创成式设计工作流程

打开一个零件模型，其设计体具有最少特征。可以打开本机 QY CAD 零件模型 (*.par)。还可以通过在 QY CAD 装配的关联中打开装配中使用的零件，来优化该零件。

可以优化 Parasolid 文件 (*x_t) 或另一 CAD 系统创建的文件，方法为首先在 QY CAD 中使用 ISO 公制或 ANSI 零件文件模板打开文件。

在功能区中，单击创成式设计选项卡可显示应用程序命令。

在包含路径查找器的选项卡集中，单击创成式设计选项卡 以显示创成式设计停靠窗格。在此处可以管理创成式研究。

使用创成式设计选项卡→材料组→材料表命令 为零件选择材料，或从列表中选择材料。

选择创成式设计选项卡→创成式研究组→创建创成式研究 。

此操作将在创成式设计窗格中新建一个创成式研究 1 节点，并使用基于打开零件模型文档的信息和必须定义的输入（保留区域、载荷和约束）的占位符来填充研究节点。

将自动选择要优化的体，且该体将显示为设计空间（已定义）。

为生成体定义一个或多个工程或生产要求：

• 标识对零件至关重要的几何体，并标识要保留的面上的附加体。为此，在无需更改的几何体中保留一个区域。

  示例:

  选择要保留的孔，如安装孔。



  示例:

  保留形状的外部面可维持原始设计意图，特别是要重新评估现有零件的设计时。



  示例:

  在此简单示例中，每个面上均定义了一个具有载荷或约束的区域。



• 指定制造设置以顾及不同的生产方法。

向零件施加至少一个载荷 — 定义物理载荷。

将至少一个约束作为边界条件应用 — 定义操作约束。

选择生成命令 可对创成式研究进行求解。使用生成研究对话框中的控件可定义优化目标 — 重量最小化，表面积最大化，或两者之间的某种折衷。

首次优化零件时使用默认设置可查看基准结果。

在结构优化的网格体上显示应力结果。

使用创成式设计窗格和路径查找器检查结果。

• 原始设计空间 (1)

• 原始设计空间和优化的网格体 (2)

• 优化的网格体 (3)

查看如何从优化结构中移除质量。

• 该结果是否适用于应用程序？

• 是否移除更多（或更少）材料？

• 是否修改原始设计体，然后再次对其进行优化？

• 是否测试另一载荷或约束，或更改值？

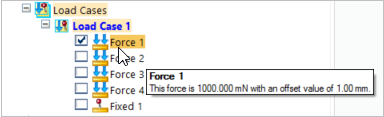

  将光标悬停在创成式设计窗格中的对象上时，可以快速查看为创成式设计研究定义的值和设置。

  示例:



  示例:



有关这些主题的信息，以及要了解如何微调结果，请参见处理创成式设计结果中的各个帮助主题。

对于增材制造，可以打印优化实体网格体。
