生成研究对话框

调整生成研究对话框处理选项来生成不同的结果。可以：

• 根据目标值或百分比减少质量。

• 根据已知安全系数标准减少质量。

• 通过提高研究品质减少质量。

研究品质

使用研究品质选项，优化器可确定降低零件重量的最佳方法。提高研究品质可以提高结果的精度和平衡性。拖动滑块可将品质从低（移除更少质量）调整至高（移除更多质量）。

可以先从较低的研究品质着手，然后使用显示应力命令 查看应力结果。如果应力结果高于需求，或如果要从零件中移除更多材料，重新打开生成研究对话框，并使用滑块提高研究品质。

示例:

研究品质 = 5、目标质量 = 75

研究品质 = 275、目标质量 = 75

注释:

定义载荷、约束或保留区域时，研究品质会影响默认偏置值。研究品质设置越高，则要求偏置空间体越小。这是因为研究结果会更准确，而且小特征被移除的可能性也较小。研究品质越低，则要求偏置空间体越大，以防过多材料在处理过程中被移除。

可以在 QY CAD 选项对话框的创成式设计页面上设置默认研究品质。

质量减少

指定所生成网格体的优化质量目标。可以选择通过求解比质量值来进行优化，或优化质量以满足所需的安全系数。

按以下百分比约化

要按原始值的百分比或通过输入已知目标值来优化质量时，选择此选项。

滑块

将滑块拖动至要减少零件重量时需要依据的百分比。

原始质量

在设计空间中显示输入体的质量。

目标质量

将特定质量值指派给输出网格体。

使用安全系数

如果要在安全系数的应力限制内减少质量，选择此选项。 从相邻列表中选择要优化的应力类型：

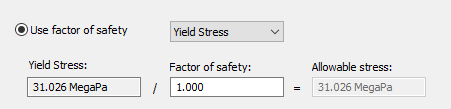

• 屈服应力 - 使形状永久变形的应力值，基于选定材料。

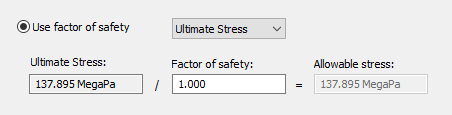

• 极限应力 - 使材料断裂的应力值。

生成研究对话框将更新以显示选定材料当前的屈服应力值或极限应力值。

在安全系数框中，输入优化期间要应用的值。

注释:

可以根据某个规范或通过咨询行业标准，获得所需的安全系数值。还可以根据零件的最大许可设计应力计算安全系数。

用来确定安全系数 (FoS) 值的公式是：

FoS = 屈服应力/最大许可应力

屈服应力/极限应力

对于此研究中当前指派给设计空间体的材料，显示该材料变形或失效时的只读值。

安全系数

输入安全系数限制值。默认值是 1.000。

示例:

如果材料是铝 1060，则材料的默认屈服应力为 27.579 兆帕。当默认屈服应力为 1.000 时，输出网格体的许可应力也设为 27.579 MegaPa。

根据所示公式，如果零件设计要求许可应力为 10 MegaPa，则输入的安全系数应为 2.758。

许可应力

根据当前屈服应力和安全系数，显示输出网格体的只读许可应力值。

结果显示

显示结果时隐藏设计空间

在结果中仅显示生成的网格体，不显示设计空间中选定的输入体。可以使用路径查找器控制设计体的显示。

生成

应用所有研究输入，开始 TO4D 软件结构优化过程。处理完成时或者存在错误时，将显示创成式设计处理信息对话框。

生成的输出是由三角形（小平面）组成的网格模型。有关如何使用生成体的信息，请参见使用创成式设计结果。
