使用创成式设计结果
有多种方法可使用创成式设计所产生的应力信息和材料移除结果。如果对生成件满意,则可以从 QY CAD 直接提交进行 3D 打印。(请参见打印优化实体网格体。)但如果要改进结果,下面是同一 QY CAD 文档中可用的一些技术。
-
修改研究,查看应用于不同面的不同边界条件会如何影响生成体。还可以使用研究品质滑块或目标质量滑块来显著更改结果。
-
比较同一个零件的多个结构优化研究,每次生成一个不同的优化网格体。
-
直接编辑原始模型,然后重新生成网格体。
-
为原始设计体创建 QY CAD 仿真研究以标识高应力区域,然后与结构优化后的结果上的应力相比较。要观看视频并了解如何操作,请参见使用仿真结果来通告创成式研究。
改进原始零件设计
根据结构优化的结果,可以决定需要先对原始零件进行小幅更改,然后执行再次优化。例如,可能需要简化或加厚原始零件、更改孔特征的直径或添加除料。对重新生成进行同步编辑与更新网格体结果之间可以顺畅切换。
要编辑模型,首先在路径查找器中选择设计体 1 条目以显示原始零件体,然后使用功能区上的任何同步建模命令修改原始零件体。
要使用相同的载荷和约束重新处理创成式研究,在构造体下显示实体网格体 1,然后再次选择生成命令。
要了解更多信息,请观看以下视频:
处理多个研究
处理研究结果时,可以选择覆盖现有结果或创建新结果。要覆盖生成的研究结果,只需更改输入值或优化参数,然后再次选定生成命令。
如果不想覆盖原始研究,可以在同一文档内创建新研究来测试备选方案。要保留原始研究输入并用作新研究的依据,可以使用复制创成式研究快捷命令,复制所有输入而非结果。如果要测试不同的边界条件,可以使用功能区的创建创成式研究命令来创建多个新研究,然后添加要应用的边界条件。
如果正在处理多个研究,确保要修改的研究处于活动状态。处于活动状态的研究以蓝色文本指示。
载荷和约束实验

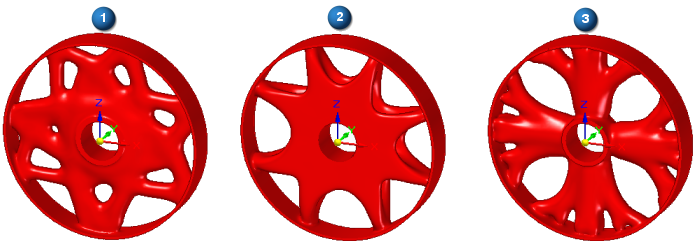

如果适用于零件和其预期操作方式,则可以用不同的载荷和约束进行实验以改进生成的网格体。在以下示例中,可以看到更改应用于面的载荷类型将如何产生差别很大的结果。
-
(1) 扭矩载荷
-
(2) 力载荷
-
(3) 压力载荷

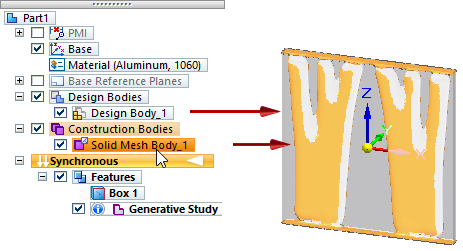

要向现有网格体新添边界条件,必须在原始设计空间上选择面。为此,可使用路径查找器复选框,此时会显示设计体→设计体 1。这就是原始设计体。还可以通过隐藏创成式研究结果的关联网格体,简化对设计体的处理。可使用构造体→实体网格体 1 复选框隐藏该结果。

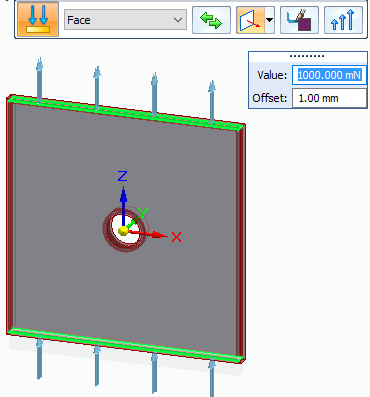

要更改实体网格体的现有载荷值,在创成式设计窗格中双击对象,例如,力 1。此时将在图形窗口中显示载荷和命令条。
通过使用抑制和取消抑制快捷命令关闭并打开载荷和约束,可以评估它们对研究几何体的效果。当您对研究求解时,不会处理被抑制的边界条件。有关更多信息,请参见抑制各个载荷来比较结果。
要在研究中对经历不同载荷条件的零件进行说明,同时不想说明全部条件,可以按照这些条件出现的功能顺序为它们分组。有关更多信息,请参见使用载荷工况。
比较结果,找出最佳解决方案
可以比较利用不同优化目标得出的解决方案。通过更改研究品质的设置,或目标质量约化,或通过在生成研究对话框中优化安全系数,可以生成不同的输出体作为结果。用肉眼快速查看每个生成形状及其关联的应力结果,即可确定符合需要的最佳结果。

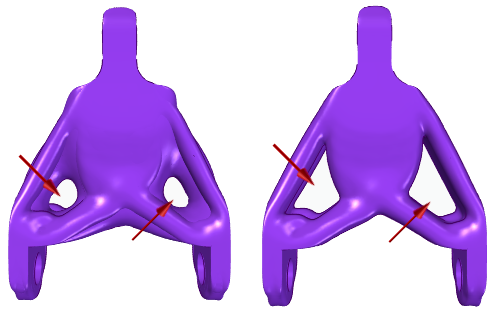

比较使用不同研究品质值优化的以下实体网格体。左侧结果使用低研究品质值生成。右侧结果使用中等研究品质生成。

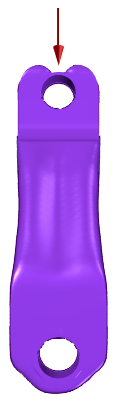

此零件视图指出,优化期间移除了过多材料。可以使用保留区域命令,保留应用了固定约束的顶部安装孔周围的附加材料。
下面是更改研究输入时需要考虑的几点事项:
-
如果应用载荷或约束,可能对结果产生显著影响。例如,可能向同一面添加固定约束和力载荷。
-
保留包括应用了载荷或约束的面的任何区域。
-
对零件施加更多力意味着需要首先对设计体使用更多材料。这样,优化器就能处理更多材料。
-
虽然默认偏置值适用于多数情况,但可以增大这些值,避免移除过多材料。
将材料添加到生成的网格体

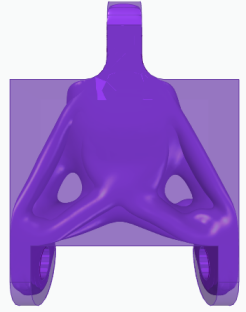

可以使用一些基本的布尔操作建模命令,通过同步 QY CAD 实体建模和曲面建模从生成的实体网格体中添加和移除材料。但是注意,尽管可以整体选定生成体,但面、边和节点之类的元素不可单独选择。因为体是三角形网格,而非 Parasolid 体。
有关如何处理网格体的信息,请参见将材料添加到生成的网格体。
