定义物理载荷条件


    使用此过程来定义创成式研究的载荷边界条件。有关特定类型载荷的详细信息,单击各个载荷帮助主题的链接。

  1. 创成式设计选项卡→载荷组中选择以下载荷命令之一:

  2. 选择几何体:

    • 仅力载荷 — 默认选择几何体是。可以使用命令条上的选择类型列表,将此选择更改为特征,这样就更容易选取一个特征中的所有面。

    • 所有载荷类型 — 使用“选择工具”、“快速选取”、拖动选择或“选择管理器”来选择要施加载荷的一个或多个面。

  3. 在动态输入框中键入合适的载荷值。按 Tab 键在字段间移动光标。如果更改单位,则值将转换为默认单位。

    示例:

    = 载荷量。

    偏置 = 创成式设计过程中面与载荷之间要保留的附加体。

    注释:

    默认显示的偏置值是推荐值,它基于在 QY CAD 选项对话框的创成式设计页面上定义的设计空间体和默认研究品质设置。

    较低研究品质设置会导致显示的默认偏置值较高。研究品质设置越高,需要保留的材料体越少,默认偏置值也越低。

  4. 定义载荷方向:

    • 压力和重力载荷 — 载荷方向可以自动确定。查看载荷符号所指的默认方向。

      • 要将方向改变 180 度,单击命令条上的翻转方向按钮 或按键盘上的 F 键。

      • 要以某角度向面施加重力载荷,使用载荷量输入框定义该角度。有关更多信息,请参见重力载荷

    • 扭矩载荷 — 使用载荷方向的方向盘,对齐方向盘环面与所选元素的旋转轴。通过原点旋钮拖动方向盘,并单击以将其固定到位。

    • 仅力载荷 — 用于定义方向的默认方法是垂直于面 ,此时该方向指向面外。此选项并非始终适合选定的几何体。可以使用命令条上的方向类型列表,选择其他方法来定义载荷方向。

      • 如果选择孔的圆柱面,可能需要将方向类型更改为沿矢量 ,然后使用载荷方向的方向盘将方向盘主轴(长轴)与圆柱轴对齐。还可以使用沿矢量选项和方向盘,按面上的某一角度对齐力的方向。下面显示了两个示例。

        目标

        操作

        使力方向与圆柱轴对齐。

        单击并拖动方向盘原点旋钮,使主轴方向如下所示。

        按照已锁定到面的角度对齐力方向。

        1. 单击并拖动方向盘原点旋钮,使主轴在面上的方向如下所示。

        2. 按住 Shift 并单击方向盘主轴顶端的主轴承,使其在面平面内旋转。

        3. 定位一个关键点,单击选择它。

        示例:

        可以在零件拐角上定位关键点。

        示例:

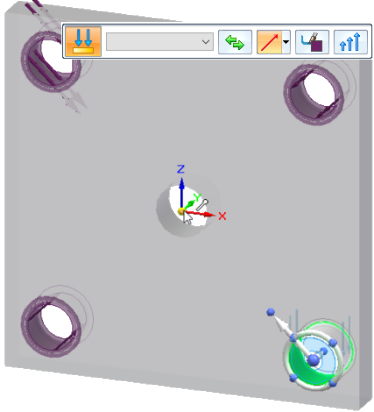

        另一个技巧是在零件中心定位基本坐标系。

        注释:

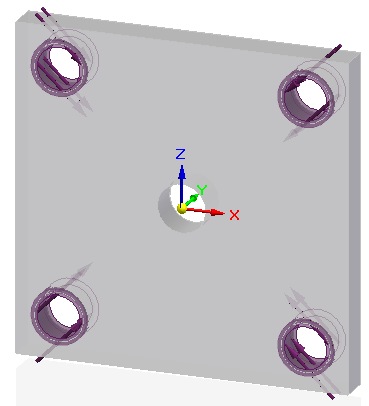

        注意零件上力方向符号的差异。右上孔和左下孔使用垂直于面选项创建,而作用于左上孔和右下孔的力使用沿矢量选项创建。

      • 当要在不使用方向盘的情况下定义一个不与面平行或垂直的角时,使用方向矢量分量。

        1. 方向类型列表中,选择分量选项

          此处为可显示设计空间当前方位的坐标系,以供参考。

        2. 在动态输入框中,键入 X、Y 和 Z 载荷方向的分量值。

  5. 右键单击或按住 Enter 以接受载荷。

  6. 单击以完成相应命令。

提示:

要编辑已创建的载荷,在创成式设计窗格中双击载荷名称,例如力 1。此时将在图形窗口中显示载荷和命令条,可用于更改输入。
