显示应力
查看结构优化的结果是创成式设计工作流程的一部分。
-
使用生成命令处理研究后，选择创成式设计选项卡→生成组→显示应力命令
可显示优化形状的应力云图。
示例:
研究品质 = 5，质量约化 = 50%
示例:

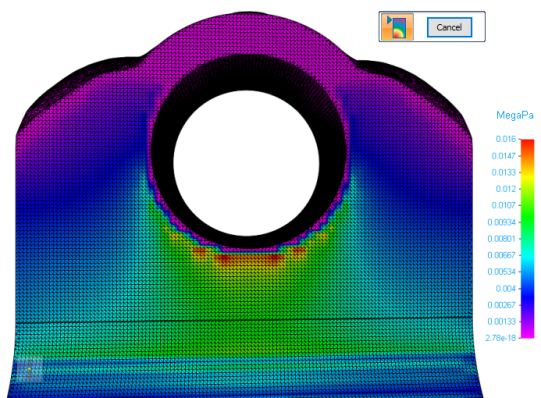

研究品质 = 275，质量约化 = 75%
注释:
小平面体是研究对象的一部分，且在零件文档中不存在这样的特征。
查看应力结果
应力结果如下：
-
原始设计空间模型以及优化小平面体模型。设计空间显示为灰色。可以通过取消选择路径查找器中的设计体复选框来打开或关闭该选项。
-
应力分量图，通过将颜色应用于结果以图形方式描绘小平面体上的应力。
-
低应力区域由绿色到紫色颜色范围表示。
-
高应力区域由黄色到红色色谱表示。
-
