绘图结果

使用主页选项卡→数据选择组中的列表选择要绘制到模型上的结果数据。

在 (A) 结果模态、(B) 结果类型和 (C) 结果分量这 3 个列表中作出的组合选择确定当前显示的输出数据以及可供选择的输出数据。在这些列表中更改选择会自动更新“仿真结果”环境。

可用的结果数据以研究定义为基础。

结果模态列表 (A) 是针对正则模态分析填充的。当选定的结果分量为载荷工况 2（模态结果）时，也会针对线性屈曲分析填充该列表。

您可以使用列表旁边的上下箭头查看每个结果模态图。

结果类型列表 (B) 中的选项由研究的结果选项下勾选的框确定。您也可以在 QY CAD 选项对话框中的仿真选项卡上设置默认选项。

• 节点结果包括：位移图、作用力图、约束图、梁端反作用以及热图。

• 单元结果包括：应力图和应变图。

在结果分量列表 (C) 中选择的分量是当前在模型上绘制的数据。

在使用梁网格类型的结构框架模型中，您可以使用主页选项卡→显示组→显示选项菜单来显示在梁结果图中的梁图和梁横截面。

除了在功能区上使用数据选择列表，您还可以在仿真窗格中显示绘制结果。

• 在仿真窗格中，通过展开结果收集器下的图节点，可查看对研究可用的所有结果数据。

  图名称的文本颜色表示以下含义：

  • 黑色文本 = 已处理的结果图。

  • 蓝色文本 = 当前显示的图。

  • 灰色文本 = 未处理的结果图。

• 可以使用所选图名称的快捷菜单上的视图命令来将其在仿真结果环境中显示。这还可以根据需要处理先前未处理的图结果。

• 您还可以双击结果图名称以显示对应的结果。

您可以动画播放模型以可视化对约束和作用载荷的响应。

要了解如何操作，请参见动画处理并保存仿真结果。

位移指的是由于作用载荷及约束而产生变形，从而导致零件几何体发生移动。可以使用以下几种方式绘制位移：

• 可以由其本身绘制变形的模型。



• 可以绘制叠加在未变形模型上的变形模型。



• 可以绘制旋转变形。旋转指的是由于施加扭矩或旋转约束而产生的零件扭曲。



有关示例，请参见位移分量图。

另一种位移图类型是作用力图。这会显示作用载荷（如力载荷）在零件几何体上的效果。

有关示例，请参见“位移分量图”帮助主题中的作用力图。

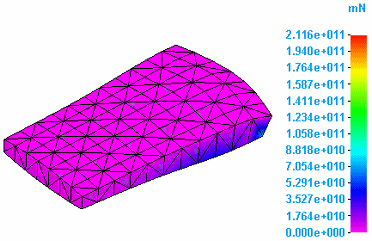

• 可以在零件几何体上绘制约束隐含的力的效果。



• 可以在零件几何体上绘制约束隐含的力矩的效果。



有关示例，请参见约束分量图。

热图由热传递和热应力分析生成，这在 QY CAD 仿真中是用热耦合研究来评估的。热应力分析生成温度和作用温度图，以及线性静态或线性屈曲图。

• 温度图

  温度图显示主模型上的单个节点的温度。



  有关示例，请参见温度图。

• 作用温度图

  作用温度图显示在变形模型、未变形模型和主模型中的梯度温度分布情况。



  要了解更多内容，请参见作用温度图。

• 热通量图

  热通量图测量热能通过一个单位面积的传递速率。



  热通量图还显示模型中各单元之间的温度梯度分布。

  有关示例，请参见热通量分量图。

在“框架”环境，您可以显示梁反作用力图、梁应力图和梁图。

• 可以在梁成员各端上绘制弯矩图形。



• 可以在梁成员各端上绘制弯曲剪切图。



• 可以在梁成员各端上绘制扭矩。



• 您可以为每个梁横截面的应力恢复点、每端的最小和最大复合应力绘制应力图：



  有关示例，请参见梁反作用力分量图、梁应力分量图和梁图。

应力是零件单位面积所承受的力。

• 可以根据作用载荷及约束在模型上绘制应力。



  有关示例，请参见应力分量图。

• 应变 是某零件相对于其原始大小和形状所经受的变形量。可以根据作用载荷及约束在模型上绘制应变。

• 在零件上完成的外部工作（导致该零件从无应力状态发生扭曲）转换为应变能。可以在模型上绘制此应变能。

有关示例，请参见应变分量图。
