约束分量图


从数据选择组的结果类型列表中选择约束力后，就可以查看以下任意约束分量图中的仿真结果：

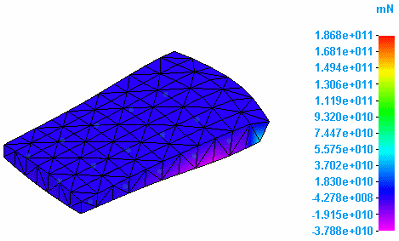

约束力数据图

约束力数据图显示约束施加的力对于零件几何体的效果。在数据选择组的结果分量列表中可以选择以下约束力数据类型：

注释:

T1、T2 和 T3 分量相当于 QY CAD 中的 X、Y 和 Z 轴。

  • 总约束力—

  • T1 约束力

  • T2 约束力

  • T3 约束力

约束力矩数据图

可以在零件几何体上绘制约束隐含的力矩的效果。在数据选择组的结果分量列表中可以选择以下约束力矩数据类型：

  • 总约束力矩

  • R1 约束力矩

  • R2 约束力矩

  • R3 约束力矩
