应变分量图
应变 是某零件相对于其原始大小和形状所经受的变形量。在零件上施加的外部作用（导致该零件从无应力状态发生扭曲）转换为应变能。
要在线性静态研究和线性屈曲研究中生成应变图，则必须选中创建研究（或“修改研究”）对话框中的应变单元结果选项。模态研究类型默认生成应变能分量图。
应变图
在线性静态、正则模态和屈曲研究中，可以使用应变图估算在施加载荷和约束时某零件相对于其原始大小和形状所经受的变形量和伸长率。
您可以从主页选项卡→数据选择组中选择以下结果选项来查看应变的仿真结果：
| 数据类型 | 数据图 |
| 结果模式 | （不适用） |
| 结果类型 | 应变 |
| 结果分量 | （下列应变图） |
- 方向应变图
-
方向应变是相对于全局坐标系绘制的。这些示例中显示的全局坐标系仅用于描述目的；在仿真结果环境中不会显示该全局坐标系。
注释:不适用的结果显示为白色网格颜色。例如，在具有如下所示的 2D 曲面网格的钣金模型上，如果所分析的面垂直于应力方向 (X)，则该方向上的法向应力 (X) 不适用。
- X 法向应变
-
对于 2D 曲面网格：
对于四面体网格：
- Y 法向应变
-
- Z 法向应变
-
- 方向剪切应变图
-
-
XY 剪切应变
-
YZ 剪切应变
-
XZ 剪切应变
-
- 主应变图
-
-

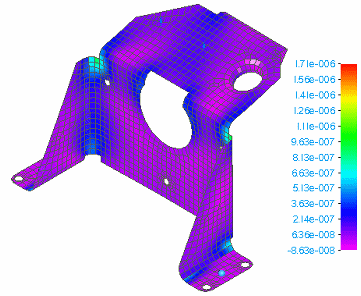

最大主应变
-
最小主应变
-
平板主应变角 — 仅为 2D 曲面网格生成。
-
平均应变
-
最大剪切应变
-
Von Mises 应变
-
应变能图
可以使用应变能图估算将模型从未变形状态转换到变形状态所需的工作量。
您可以在主页选项卡→数据选择组中选择以下数据类型选项来查看应变能的仿真结果：
| 数据类型 | 数据图 |
| 结果模式 | 模式 1、模式 2、模式 3、4 模式 |
| 结果类型 | 应变 |
| 结果分量 | （下列应变能图） |
-
-
应变能
-
应变能密度
-
应变能百分比
-
