可以使用仿真结果环境中的任一命令绘制各种分析结果。
在仿真结果环境中，显示主页选项卡→数据选择组。
该组包含用于活动研究的图数据选择选项。顶部列表只可用于正则模态研究。
| 研究类型 | 示例 |
| 正则模态 |
|
| 线性静态，屈曲，热 |
|
选择主页选项卡→显示组→显示选项
，然后选择模型显示。
| 目标 | 操作 |
| 显示模型上的所选云图类型，如动态等值云图。
| 选择云图。
请参见使用动态等值云图。 |
| 显示图中的变形零件。
| 选择变形。
|
| 显示未变形模型上叠加在的变形零件。
| 选择未变形模型和变形。
|
| 在曲面上显示板厚度。
| 选择板厚度。
|

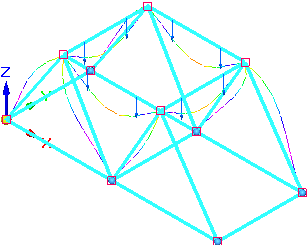

| 显示使用梁网格类型从结构框架模型的线性静态研究生成的梁图。
提示: 要显示梁图中显示的正方形节点，请使用“框架”环境中的主页选项卡→相关组→关系手柄命令。 | 选择梁图和梁横截面。
有关更多信息，请参见梁图、梁反作用力分量图，和梁应力分量图。 可以通过查看梁横截面的梁属性来了解结构框架模型分析的结果。 |
|
| 只选择梁图。 |
|
| 取消选中梁横截面和梁图复选框。 |
