分析结构框模型

打开一个框架模型。

选择工具选项卡→环境组→框架 。

此时将打开框架环境。

在路径查找器中，单击仿真选项卡 以显示仿真窗格。

选择仿真选项卡→研究组→新建研究命令 ，然后使用创建研究对话框创建研究。

对于结构框架模型：

• 选择线性静态研究类型和梁网格类型。

• （可选）在连接件选项区段的最大刚性连杆长度框中，指定针对散开的梁创建的刚性连杆连接器的最大长度。有关更多信息，请参见刚性连杆连接件。

选择模型几何体以进行分析 - 在功能区上，单击定义命令。 选择要包括在研究中的框架成员，然后单击“接受”。

定义边界条件。

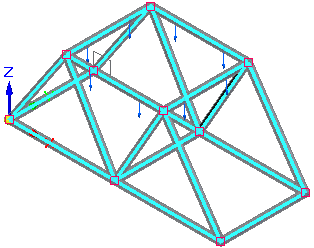

1. 定义载荷。 例如，在结构框架模型中，还可以将一个 力矩载荷添加到另一端为固定的 I 型梁的自由端。

2. 定义约束。

3. 对于结构框架模型，可以添加以下内容：

   • 定义节点以便沿梁放置补充载荷和约束。

     注释:

     使用网格组→ 节点命令可放置显式节点，以便沿框架成员添加载荷或约束。

   • 定义释放以便在框架联接上释放自由度。

     注释:

     连接梁单元后，将在每个梁端连接全部六个自由度。选择网格组→ 释放命令以指定不想连接的自由度。

对模型划分网格。

有关网格划分的更多信息，请参考网格。

选择仿真选项卡→求解组→求解命令以运行仿真。

此时显示仿真结果环境。

查看分析结果。

1. 通过选中主页选项卡→显示组→显示选项菜单上的以下复选框，可以查看梁横截面和梁图：



2. 对结果绘图.

   请参见梁图、梁反作用力分量图和梁应力分量图。

3. 检查横截面的梁属性。
