教程：模拟桥梁上的应力

打开 FE_Bridge.asm。

仿真模型在 \Program Files\UDS\QY CAD 2022\Training\Simulation 文件夹中提供。

打开“框架”环境：选择工具选项卡→环境组→框架 。

创建结构框架分析研究。

1. 选择仿真选项卡→研究组→新建研究命令。



2. 选择线性静态研究类型和梁网格类型，然后单击选项。

3. 在结果选项下，在节点部分中选择梁端反作用。

4. 单击确定以关闭创建研究对话框。

几何体组中的定义命令将变为活动状态。选择桥架。

接受该框架。

蓝色曲线代表了梁曲线。

定义顶部梁上的力。

1. 选择仿真选项卡→结构载荷组→力命令。



2. 在命令条上，将选择过滤器更改为曲线。

3. 选择框架顶部上的四根梁。

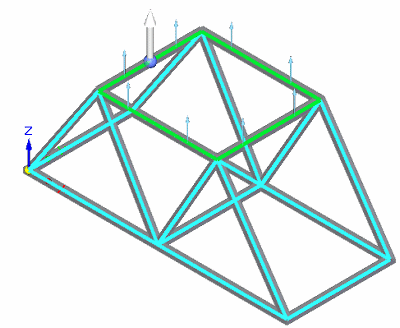

4. 默认的力方向矢量朝上。选择翻转方向按钮 以更改力的方向，使其朝下指向框架。



5. 在值框中键入 100 kN。它等于 22481 磅力载荷。

6. 右键单击以接受，然后单击以完成。

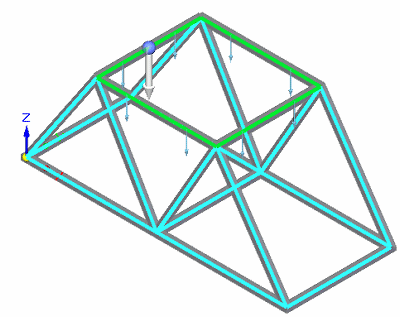

   即会放置力。



向框架基座添加固定约束。

1. 选择仿真选项卡→约束组→固定命令。

2. 在该命令条上，将选择过滤器更改为节点。

3. 选择以下所示的梁，它们位于最靠近联接的端点的附近。完成后，您应该可以看到沿着框架底座分布的六个梁接头上 的约束节点。

   使用节点过滤器时，请沿梁单击，最近的端点将被选中。



4. 右键单击以接受，然后单击以完成。

   可以使用命令条上的符号大小/间距按钮 增大约束符号的大小，使它们更易于查看。



5. 在仿真窗格中，关闭载荷和约束。

对框架划分网格。

1. 选择网格命令，然后在“网格”命令条上使用滑块将目标网格大小定义为 3 或 4。

2. 单击划分网格按钮。

   整个装配被划分网格。



对研究进行求解 — 选择仿真选项卡→求解组→求解命令。

片刻之后，结果将显示在仿真结果环境中。

显示梁横截面属性。

1. 在仿真窗格中，展开几何体节点。

2. 选择您要显示梁横截面的框架部件。

   将光标悬停在仿真窗格中的框架部件上时，各梁在图形窗口中高亮显示。

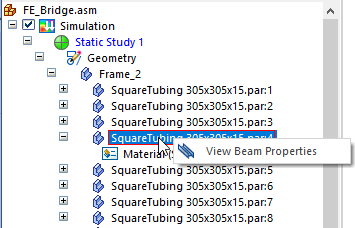

3. 右键单击并选择查看梁属性命令。

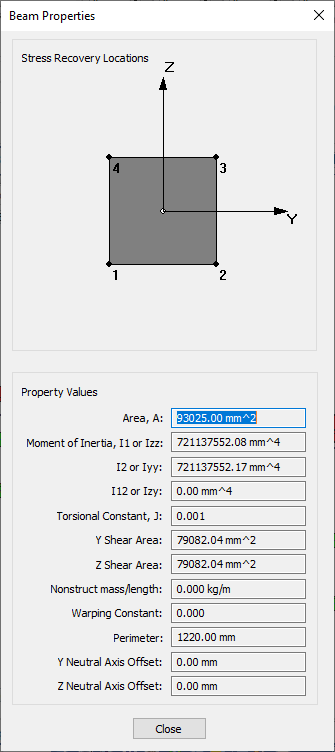

有关此面板的信息，请参见梁属性。

显示梁端反作用图。

1. 在主页选项卡→数据选择组上，选择：

   结果类型=梁端反作用

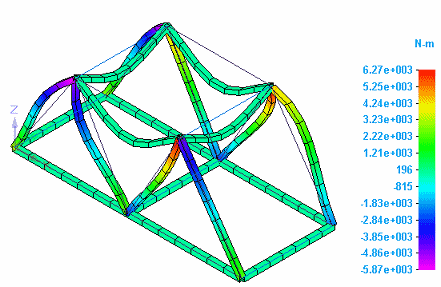

   结果分量=梁平面 1 力矩。

   • 该图像中的颜色条标题将被关闭。

   • 该图像中的力矩值单位为牛顿米。

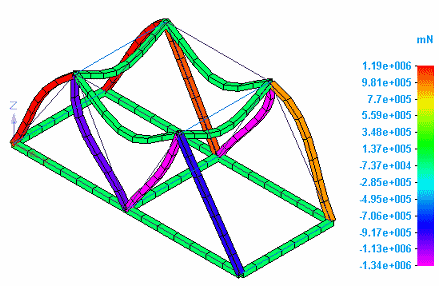

2. 将结果分量列表选择更改为梁平面 1 剪切力。

   该图像中的剪切力值单位为毫牛顿。



显示梁端反作用和应力的梁图。

1. 选择主页选项卡→显示组→显示选项命令。

2. 在“显示选项”列表中，清除梁横截面复选框，并选中梁图复选框。

   软件显示结果分量=梁平面 1 剪切力的梁图。



3. 在主页选项卡→数据选择组上，更改以下内容：

   结果类型=梁端反作用

   结果部件=梁 平面 1 力矩

   结果分量=梁平面 1 力矩的梁图显示弯矩。



4. 在主页选项卡→数据选择组上，更改以下内容：

   结果类型=应力

   结果部件=梁的安全系数



   注释:

   了解有关梁图的更多信息：

   • 梁属性

   • 梁反作用力分量图

   • 梁应力分量图

   • 梁图

关闭此文件。
