符号标注

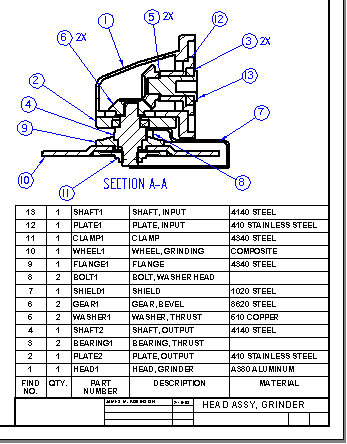

如果选择其中一个零件明细表命令并设置命令条上的自动符号标注选项，则可以根据零件明细表自动向装配的零件视图添加符号标注。

选择要进行符号标注的零件视图时，系统将自动创建零件明细表以及引用该列表的符号标注。

此外，您也可以在不放置零件明细表的情况下自动创建符号标注。要了解如何执行此操作，请参见帮助主题自动向零件视图添加符号标注。使用这种技法时，还可以使用注释对齐形状命令创建用户定义形状，帮助实现自动符号标注对齐。

使用符号标注页（零件明细表属性对话框）上的“自动符号标注”选项，可以指定不同级别的重复符号标注控制。例如，处理多个图纸视图时，可以指定：无论有多少图纸视图显示某一零件，该零件项在整个文档中都只显示一个符号标注。

可以使用“间距”选项卡（尺寸样式和尺寸属性）上的以下选项调整符号标注文本与符号标注边框之间的水平和竖直间隙：

• 文本间隙 - 指定文本和边框的水平间距。

• 竖直框间隙 - 对于无形状的符号标注，指定竖直间距。

自动生成的符号标注的外观由“符号标注”页面（“零件明细表属性”对话框）上的选项指定。在此，例如，可以通过在“文本大小”框中键入新值，在将符号标注添加到图纸中之前调整其文本大小。

可以指定装配的零件视图中的符号标注显示项号，这些项号引用零件明细表中的项号。

• 如果在创建零件明细表之前放置符号标注，则按照您选择零件的顺序按顺序指定项号。

• 如果在创建零件明细表之后放置符号标注，则符号标注中的项号将与活动的零件明细表相匹配。

  注释:

  一张图纸中可以有多个零件明细表。最近创建的零件明细表为活动的零件明细表。

  可以将其他零件明细表指定为活动零件明细表，方法是选中某个零件明细表后，在快捷菜单中单击“设为活动的”。

要指定项号，请使用符号标注命令，并在“符号标注”命令条上设置以下选项：

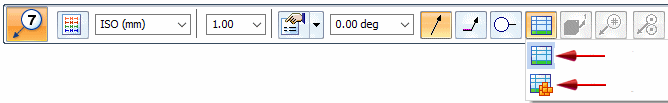

• 要自动生成符号标注，请选择零件明细表类型：链接到零件明细表或链接到装配族零件明细表，然后单击图纸上的零件明细表。



• 项号 ，可自动生成符号标注项号。如果清除“项号”选项，则可以分别将项号添加到每个符号标注。

• 项数 ，可将零件数量值添加到符号标注的下半部分。

  对于没有指定框以显示项数的下划线符号标注形状，可以使用零件明细表数量属性文本选项 将项数插入到下划线符号标注的前缀或后缀中。

可以同时修改符号标注项号和零件明细表。

• 要编辑零件明细表和符号标注中的项号值，请使用“项号”选项卡（“零件明细表属性”对话框）。

• 要更改项号格式，请使用“选项”选项卡（“零件明细表属性”对话框）。

可以创建参考源文档属性的符号标注。部分文档相关属性示例包括项目、零件文档号、材料规格和修订版本。要执行此操作，请使用符号标注属性对话框内常规选项卡中的属性文本按钮。

您还可以参考其他注释中的特定文本域。例如，在符号标注中可以从其他符号标注或从标注、基准框、基准目标或图纸视图参考文本。要执行此操作，请使用符号标注命令条中的参考文本按钮。

可以将参考文本或属性文本分配到符号标注的不同文本位置 (A)、(B)、(C) 和 (D)，方法是将属性文本字符串或参考文本字符串添加到“符号标注”命令条中的“上半部分”、“下半部分”、“前缀”和“后缀”框中。

有关何时使用属性文本及何时使用参考文本的更多信息，请参见引用属性。

要了解如何创建或修改符号标注，使其显示文档号或其他文档属性，请参见在符号标注中显示文档属性。

当多个符号标注引用同一零件明细表组中的项时，它们经常彼此重叠，从而很难看清指引线指向何处。包含紧固件组的零件（例如螺栓、垫圈、锁垫圈和螺母）很小并且相距很近。为使这些符号标注清晰可辩，可以将符号标注层叠。

可以使用“符号标注”命令或“零件明细表”命令在紧固件系统上自动放置层叠符号标注。也可以手动层叠已放置的符号标注，方法是拖动它们。

• 使用符号标注命令和命令条上的以下选项，可自动添加水平或竖直层叠的紧固件系统符号标注。

  • 紧固件系统层叠

  • 链接到零件明细表

    层叠排列和文本对齐属性均在“常规”页面（“符号标注属性”对话框）上指定。

• 可以使用零件明细表命令和命令条上的自动符号标注选项，为包含紧固件系统部件的图纸视图放置有符号标注的零件明细表。放置零件明细表之前，可以使用“符号标注”页面（“零件明细表属性”对话框）中“紧固件系统”组的选项指定自动层叠紧固件符号标注以及指定对齐和文本方位。

在任一情况下，如果零件项号发生变化，其符号标注也会更新。

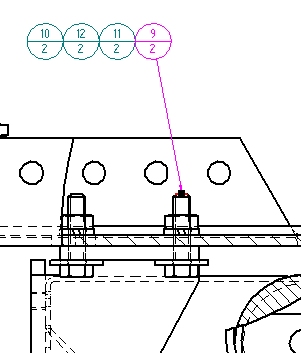

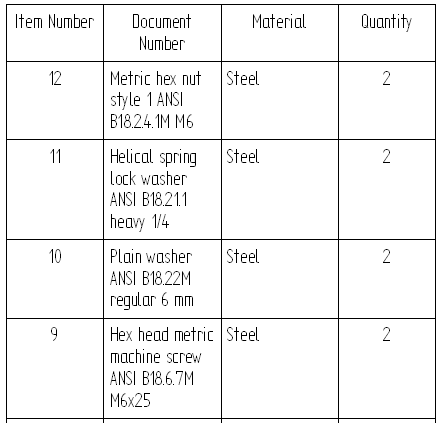

层叠符号标注时，它们将水平对齐或竖直对齐，且有一条指引线连接到层叠中的第一个符号标注。此示例显示了水平堆及其随附的零件明细表。第一个符号标注是位于右侧、带有指引线的符号标注。

要了解如何自动和手动排列层叠的符号标注，请参见帮助主题层叠符号标注。

可以编辑紧固件系统层叠中一个或多个符号标注的前缀和后缀文本。

要了解如何操作，请参见帮助主题编辑层叠的符号标注文本。
