在符号标注中显示文档属性

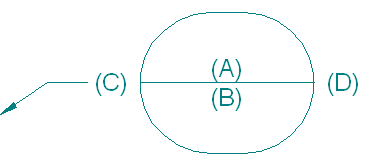

您可以在图纸中创建一个指向零件的符号标注，并在其中显示文档号、材料或其他属性。除了标准件标号的文本位置 (A) 外，还可以将属性文本添加到拆分符号标注的下半部分 (B)，也可作为前缀 (C) 和后缀 (D) 添加。

1. 选择 PMI 选项卡→“注释”组→“符号标注”命令 。

2. 在“符号标注”命令条上，单击“形状”。

3. 从“符号标注形状”列表中，选择要使用的形状。

   提示:

   如果选择“长椭圆形” 或“矩形”，符号标注将拉伸以适应文本。

4. 在“符号标注”命令条中，单击与您希望属性文本显示的文本位置相对应的框。

   • 要在 (A) 中显示文本，请单击“上半部”框。

     提示:

     如果“上半部”框不可用，则清除命令条上的“项号”选项。

   • 要在 (B) 中显示文本，请单击“下半部”框。

   • 要在 (C) 中显示文本，请单击“前缀”框。

   • 要在 (D) 中显示文本，请单击“后缀”框。

5. 在“符号标注”命令条中，单击“属性文本”。

6. 在选择属性文本对话框中，选择属性文本的来源。

7. 从“属性”列表中，选择要使用的属性，然后单击“选择”按钮。

   所选属性的正确语法显示在对话框底部的“属性文本”框中。

   示例:

   如果要在符号标注中显示零件文档号，请在第 6 步中单击“从图形连接到零件”，然后在第 7 步中从“属性”列表中选择“文档号”。

   在此示例中，属性文本字符串为 % {文档号|GP}。

8. 单击“确定”保存选择，并关闭“选择属性文本”对话框。

   该属性文本将显示在您在命令条上单击的框中。

9. 要向符号标注的其他文本位置添加属性文本，请重复第 4 步至第 8 步。

10. 在图纸视图中，单击要将符号标注附加到的零件边，然后单击要将符号标注放置在的自由空间。

---
