符号标注选项卡
在为模型的零件视图创建零件明细表或从块创建块表时，可使用“符号标注”选项卡上的选项。某些选项仅可用于零件明细表，而部分选项仅可用于块表。
- 文本大小
-
在符号标注中设置文本的大小。
- 高度
-
将符号标注高度指定为符号标注文本大小的比率。符号标注的实际高度为您输入的值乘以符号标注文本大小。
- 形状
-
指定要使用的符号标注形状。
注释:如果选择“鼓形”
或“矩形”
，则符号标注将会拉伸以适应文本。 - 边数
-
设置多边形符号标注形状的边数。必须在“符号标注形状”列表中选择了“多边形”才能使用此选项。然后可键入边数的所需值。
- 项号用作上部文本
-
指定是否在符号标注的上部显示自动分配的项号。
- 项数用作下部文本
-
指定您想将零件数量值添加到符号标注的下半部分。
- 上半部分
-
指定符号标注上半部分的文本。
您可在此框中键入数字字母信息，无须通过“项号用作上部文本”选项来自动插入项号。
- 下半部分
-
指定符号标注下半部分的文本。
在“下半部”框中键入文本时，会自动在符号标注中添加一条水平分割线。此选项在“项数用作下部文本”被选中时不可用。
- 前缀
-
指定要在符号标注前显示的前缀信息。
- 后缀
-
指定要在符号标注后显示的后缀信息。
零件明细表数量属性文本-
此选项仅可用于零件明细表。
插入 %{零件明细表数量|G} 以将零件明细表数量提取到符号标注文本中。它插入到“上部”、“下部”、“前缀”或“后缀”框中的当前光标位置。
对于没有指派框以显示项数的下划线符号标注形状，可以使用“零件明细表数量属性文本”选项将项数插入到下划线符号标注的“前缀”或“后缀”中。
属性文本-
打开选择属性文本对话框。
要了解如何为符号标注标签指派属性文本，请参见帮助主题在符号标注中显示文档属性。
- 自动符号标注
-
您可以选择此类选项之一，对“自动符号标注”
创建的重复符号标注数量提供某一层的控制。- 所有事例
-
在图纸视图中显示每个项事例的符号标注，或者在选定的一组块中显示每个项事例的符号标注。
此选项可能会产生多个重复的符号标注。
- 一个事例
-
可使用此选项来减少复杂图纸中或重复利用零件的模型中重复的符号标注数量。
对于零件明细表，在出现项的图纸视图中，为各项号显示一个符号标注。每个图纸视图中均不会多次显示同一符号标注。
对于块零件表，将在选定的一组块中的项的第一个事例上显示一个符号标注。这将为每个项号显示一个符号标注。
- 此文档中的一个事例
-
对于零件明细表，无论出现项的图纸视图数量如何，都将在模型中的各个项上显示一个符号标注。
使用此选项可清除重复的符号标注。
此选项仅可用于零件明细表。
- 创建对齐形状
-
此选项仅适用于使用命令条上的“自动符号标注”选项时自动生成的符号标注。此选项指定，您想要根据从“样式”列表选择的形状类型来创建对齐形状。自动符号标注将参考该形状进行自动排列。
- 样式
-
指定要创建的形状类型。您应选择最符合自动符号标注排列方式的对齐样式。
“轮廓”模型形状是默认选项。
形状类型
示例
轮廓

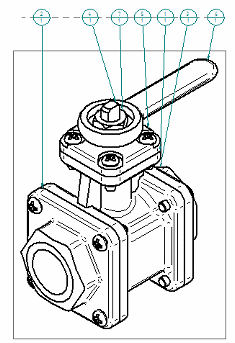

顶部

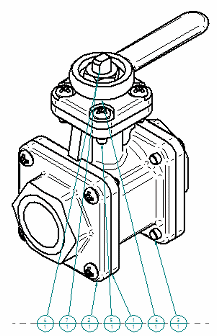

底部
左
右
矩形
- 顺序
-
可使用选定的对齐形状指定项符号标注的排列顺序。第一个项符号标注的开始位置位于左上方。
- 无
-
这是默认选项。
- 顺时针
-
可指定项符号标注按顺时针顺序排列在对齐形状周围。
- 逆时针
-
可指定项符号标注按逆时针顺序排列在对齐形状周围。
注释:如果您同时选择了“选项”选项卡（“零件明细表属性”对话框）的下列任一选项，则无法使用“顺序”选项。
-
使用装配生成的项号
-
根据排序顺序对项/符号标注重编号
- 紧固件系统
-
对于显示紧固件系统部件的自动标注符号的零件明细表以及图纸视图，有以下选项可用。
- 自动堆叠选定图纸视图中的符号标注
-
按“层叠对齐”列表中指定的方向自动层叠紧固件系统的符号标注。紧固件系统层叠中的符号标注可对单个实体的编辑作出反应。指引线的默认附加点是层叠中的最小项号。
取消选中后，紧固件组件符号标注将以单个符号标注的形式显示并分别进行操作。
- 方位
-
指定自动为紧固件系统部件创建的符号标注层叠的竖直或水平排列方式。对于竖直层叠，可选择从顶部到底部或从底部到顶部排列符号标注。对于水平层叠，可选择从左到右或从右到左排列符号标注。
注释:可拖动某个符号标注层叠编辑手柄，交互地更改对齐方式。
- 文本对齐
-
为使用下划线符号标注形状和竖直层叠对齐显示的文本指定文本居中、靠右或靠左对齐。
要了解如何自动和手动以层叠形式排列符号标注，请参见帮助主题层叠符号标注。
