层叠符号标注

可通过水平或竖直层叠的方式自动排列紧固件系统符号标注。放置标注了符号的零件明细表时或用“符号标注”命令手动添加符号标注时，可执行此操作。

1. 选择零件明细表命令，然后单击包含使用紧固件系统命令添加的紧固件组件的图纸视图。

2. 在“零件明细表”命令条上，执行以下操作：

   1. 单击“自动符号标注”。

   2. 单击“属性”。

3. 在“符号标注”页面（“零件明细表属性”对话框）上，执行以下操作：

   1. 在选中的图纸视图复选框中，选择自动层叠符号标注。

   2. 在“方向”列表中，选择要使用的竖直或水平堆排列。

4. 单击即可放置零件明细表并显示符号标注。

   如果紧固件系统符号标注无法自动层叠，则单击符号标注，然后选择命令条上的“显示紧固件系统层叠”。

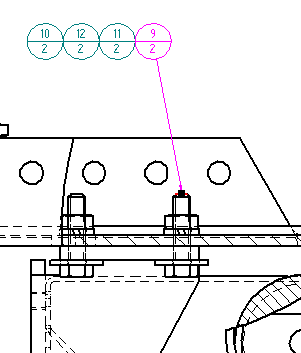

您可以将使用零件明细表自动生成的符号标注重新进行排列，使所有符号标注均可见。还可以从手动放置的符号标注创建堆栈。

1. 如果要创建层叠，请选择一个符号标注并将它拖到另一个符号标注上。

   释放符号标注时，它将与第一个符号标注水平对齐或竖直对齐。

   提示:

   您可以在释放第二个符号标注时对其进行定位，从而控制是创建竖直层叠还是水平层叠。

   • 竖直层叠 - 拖动第二个符号标注，使它稍微重叠在第一个符号标注的上方或下方。

   • 水平层叠 - 拖动第二个符号标注，使它稍微重叠在第一个符号标注的左侧或右侧。

2. 通过将更多符号标注拖到层叠中，可添加更多符号标注。

   因为符号标注始终会添加到层叠的末尾，所以，在层叠中的何处释放符号标注并没有关系。
