第四十四期|青翼CAD特征操作——扫掠和实体扫掠

浏览次数:831发布时间:2022-07-18

字体大小: 【小】 【中】 【大】

在构建规律实体时,通过曲线或者实体,根据移动路径的引导,创建设计工程师需要的实体特征。

青翼CAD中提供了便利的扫掠操作,包括普通的曲线扫掠和实体扫掠,不仅仅对于创建实体,还帮助设计师对于已创建实体的形状修改,通过扫掠体作为工具的布尔减去操作。接下来就由我们一起了解青翼CAD的扫掠功能。

接下来让我们一起以实例来看看,青翼CAD中的扫掠和实体扫掠操作。

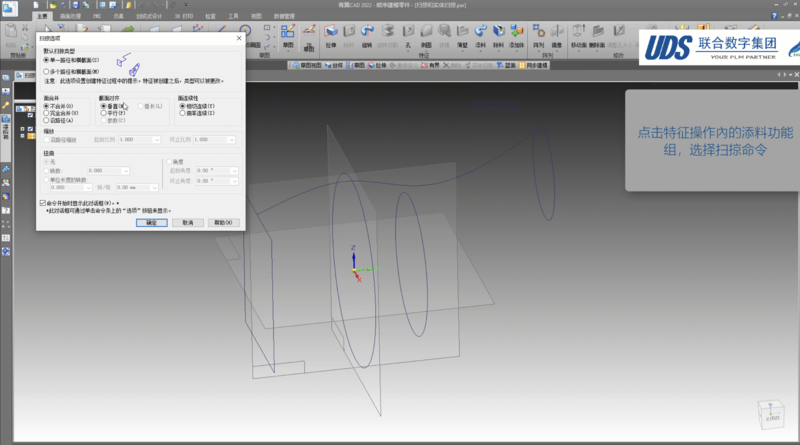

1  进行曲线扫掠,首先打开特征-添料-扫掠功能,选择扫掠类型和扫掠设置

图1 选择扫掠类型和设置

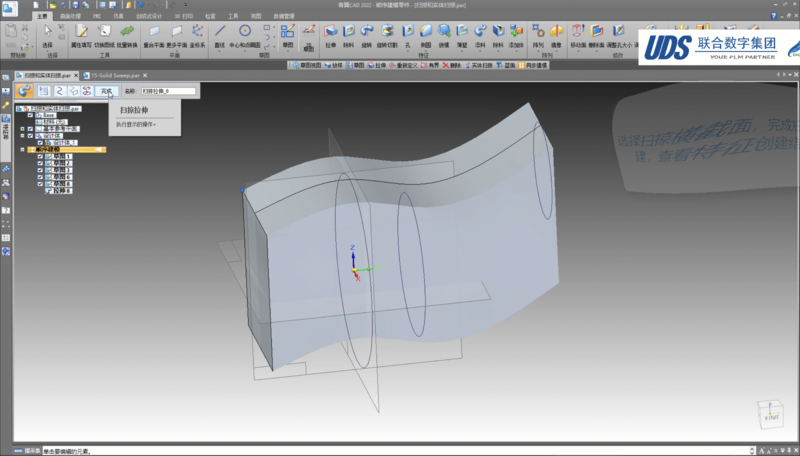

2  选择扫掠路径和扫掠横截面

图2 选择路径和横截面

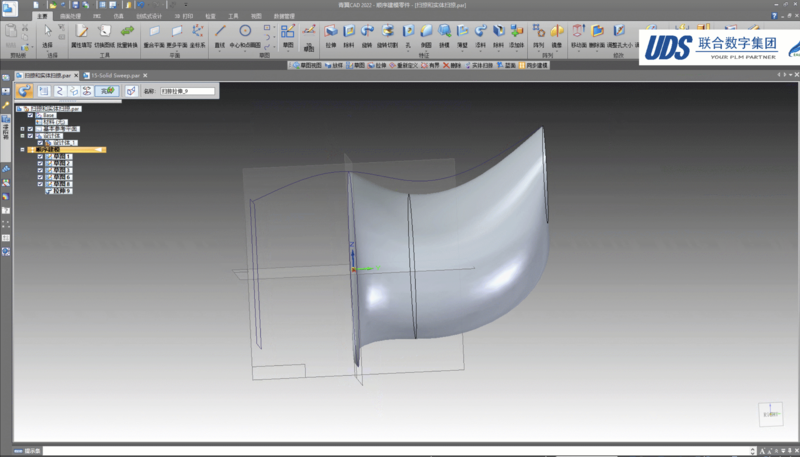

3  如创建多横截面扫掠则可以设置夹紧截面约束扫掠形状

图3 多横截面创建扫掠并夹紧

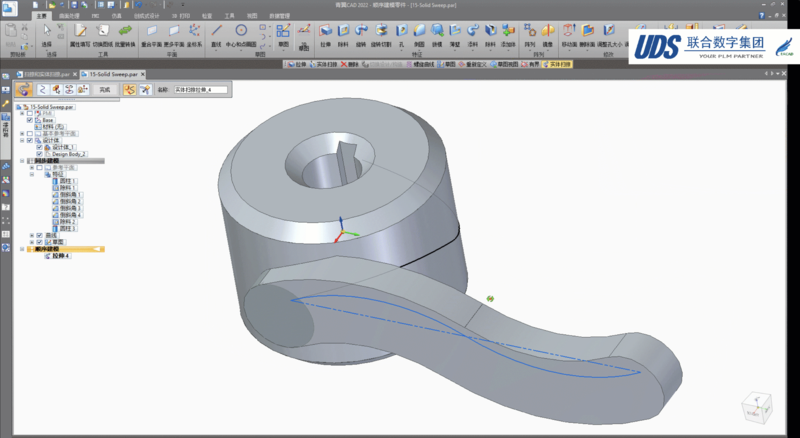

4  进行实体扫掠,选择扫掠路径,并选择扫掠实体(如需要实体扫掠除料则需要将目标体设置为工作体)

图4 创建实体扫掠

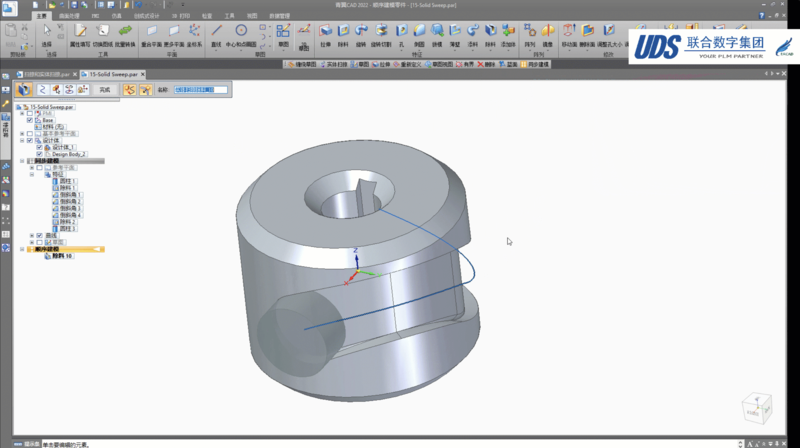

5  设置轴步骤和锁定方向步骤

图5 轴步骤和锁定方向步骤

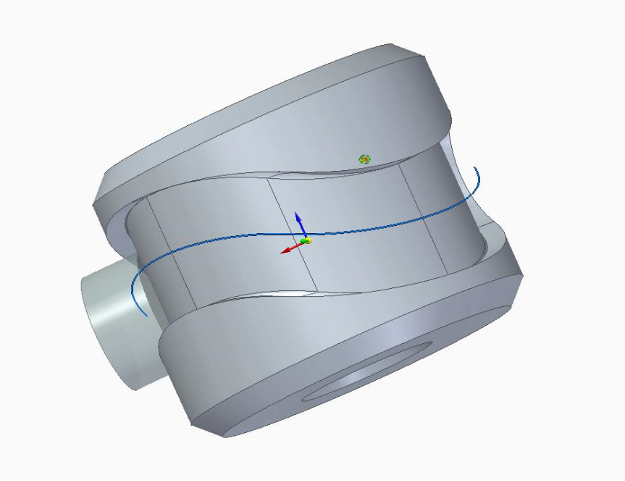

6  完成除料实体扫掠

图6 完成除料实体扫掠
