在机械行业中，一般来说，对于一套完整的产品，都需要有相应的装配图纸和零件加工图纸。在加工车间按零件图进行零部件的单件加工，而后在装配车间中，按照装配图纸，对零部件进行产品组装。然而，在一些特殊的设备行业中，图纸通常至少是组件级的，考虑到单个零件大多是简单的钢板，因此往往对于这些零件，采取的是“无物料码、无图纸”，将这些简单零件的设计信息在组件装配图中进行体现，是一种特殊的设计考量。

那对于这类特殊的设计需求，青翼CAD有无高效的解决方案呢？答案自然是有的。在青翼CAD2022中，使用“内部部件”功能，即可轻松实现。

接下来让我们一起以实例来看看，如何在青翼CAD中使用“内部部件”功能。

1  在青翼装配环境中，使用“创建内部部件”命令，生成新的内部部件（装配树下紫色方块图标），并可定义设计模板、名称、材料、结构层级

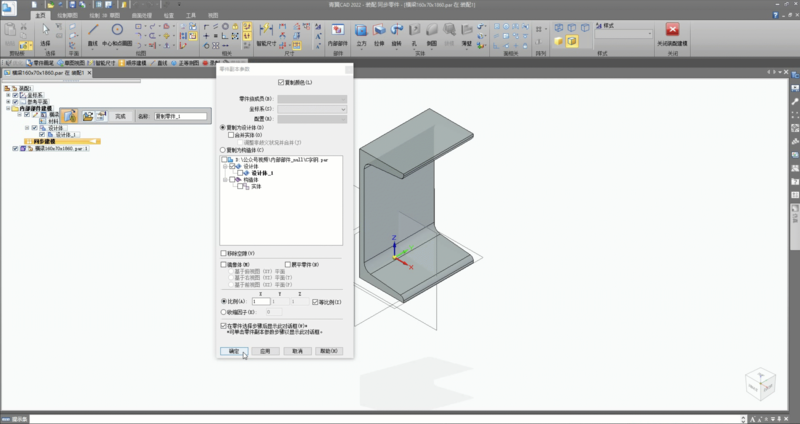

2  内部部件支持零件副本的导入功能，使用同步建模对导入型材进行快速编辑

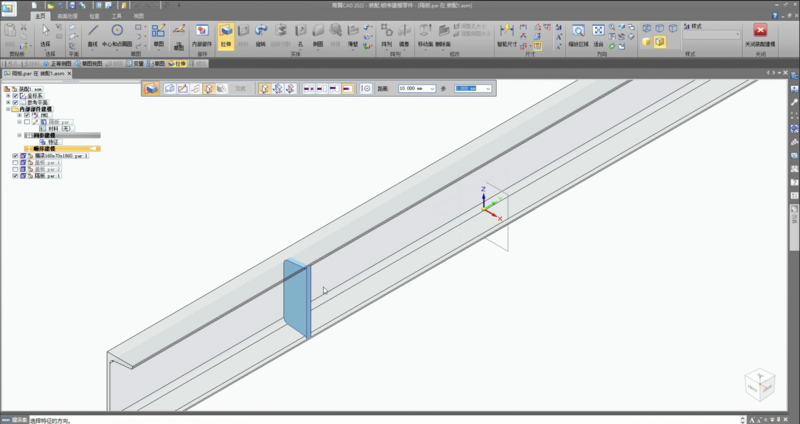

3  继续使用创建内部部件，和常规部件一样，内部部件的轮廓可作为定位边

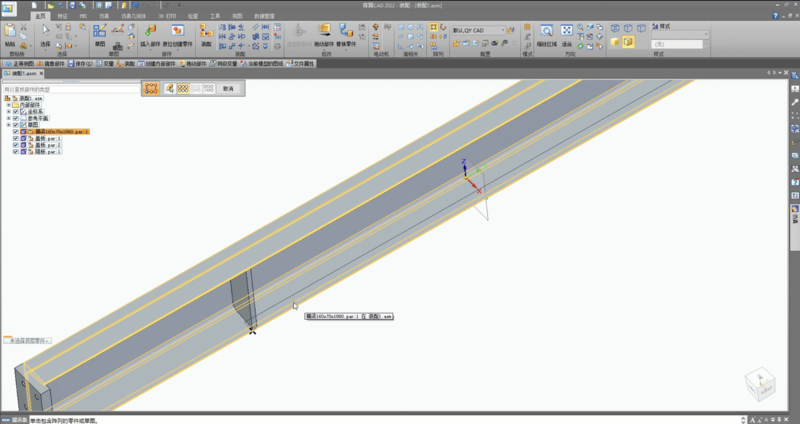

4  内部部件同样支持装配使用，可用装配约束进行定位

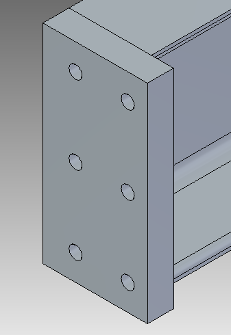

5  对内部部件使用阵列

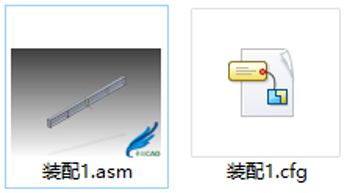

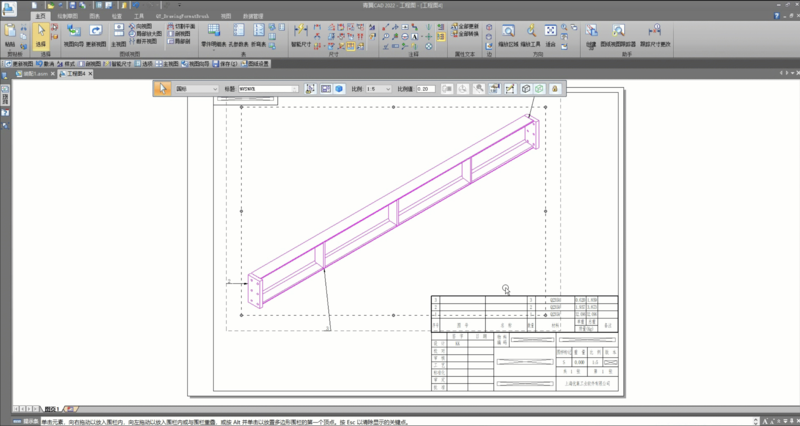

6  在图纸中，可统计内部部件的明细信息，文件夹中仅生成装配文件
