第四十三期|青翼CAD系列化模型快速设计——草图复制

浏览次数:679发布时间:2022-07-11

字体大小: 【小】 【中】 【大】

在产品设计过程中,有时会遇到产品的概念设计由项目经理、设计主任等角色完成,然后再分派至具体工程师进行产品详细设计,满足概念设计调整后,直接驱动下层组件的更新。

青翼CAD提供了一种自顶向下的设计方式:草图复制,从而提升产品设计的效率。

接下来让我们一起来看看,青翼CAD草图复制如何操作吧。



1  创建装配文件,使用装配草图命令,进行总体概念设计

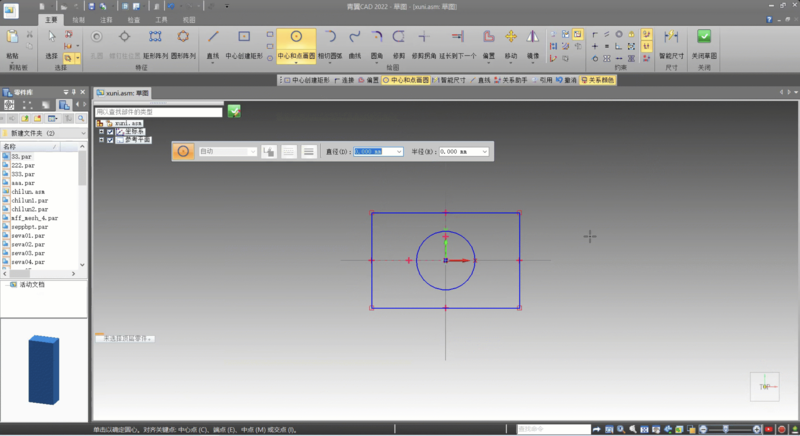

图1 草图概念设计



2  使用虚拟部件机构编辑器,创建虚拟部件,构建虚拟装配

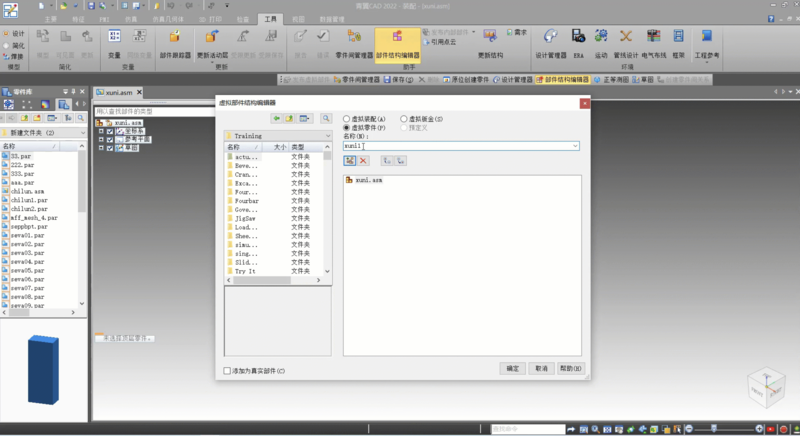

图2 虚拟部件创建



3  发布虚拟部件,生成真实装配结构

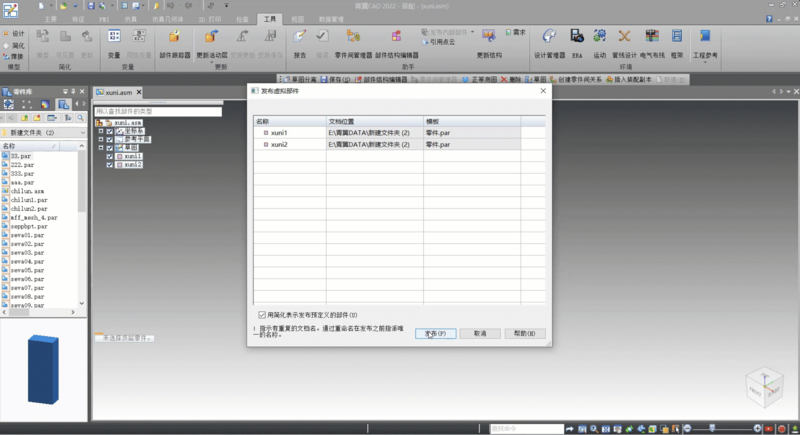

图3 发布虚拟部件



4  使用草图分离命令,拆分装配草图为多个独立草图

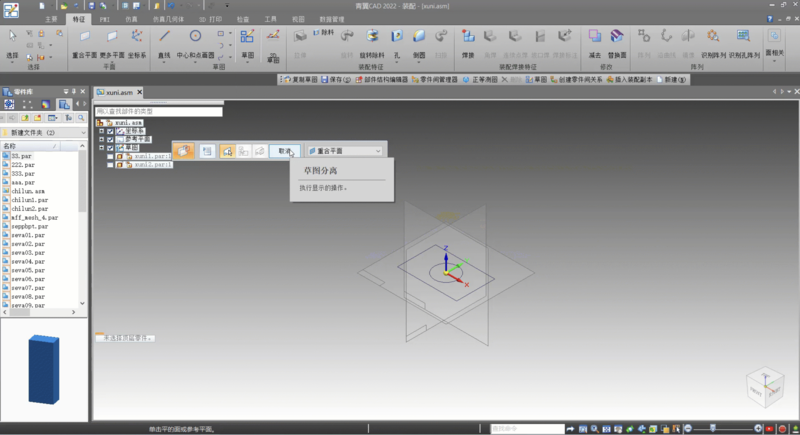

图4 草图分离



5  复制拆分草图至指定部件,在指定部件创建关联草图

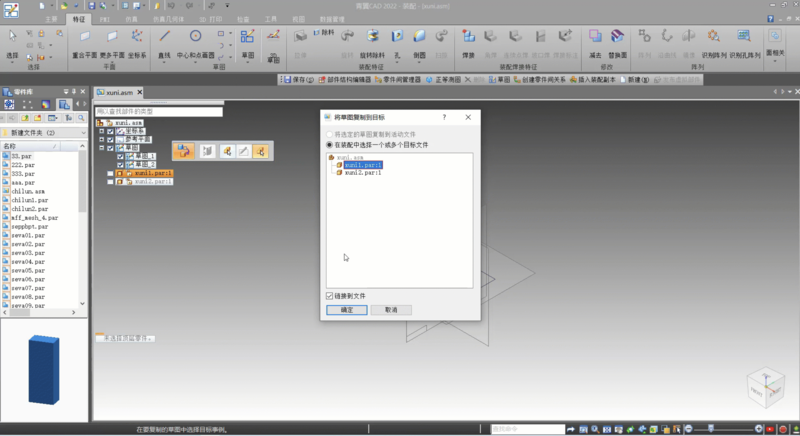

图5 创建关联草图



6  对链接草图的部件进行建模设计

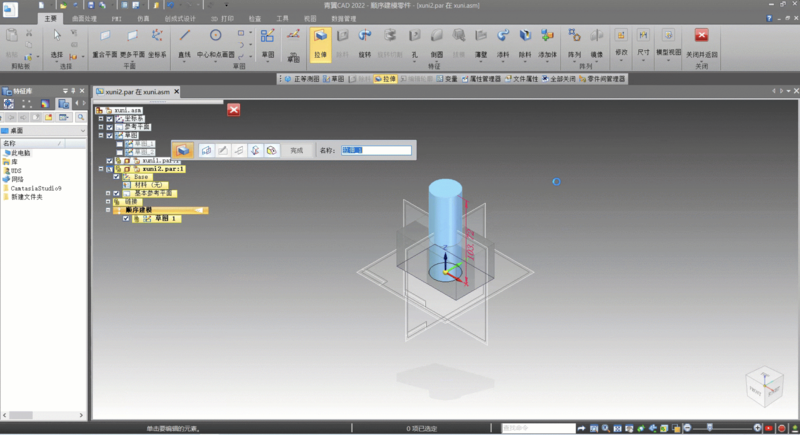

图6 关联设计



7  更改草图、关联性验证

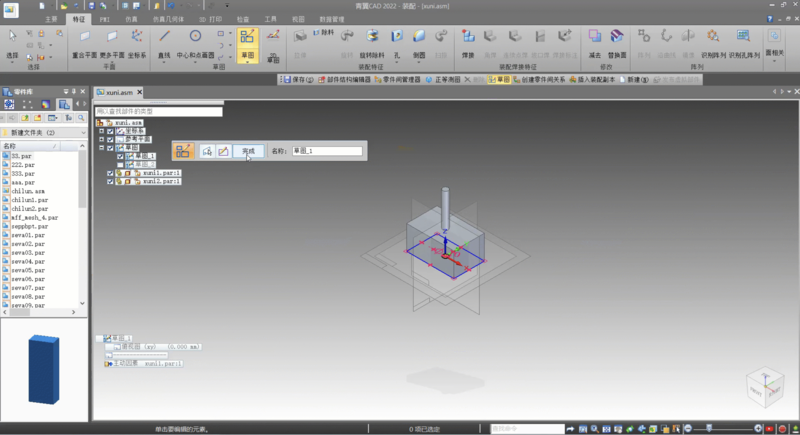

图7 关联性验证
