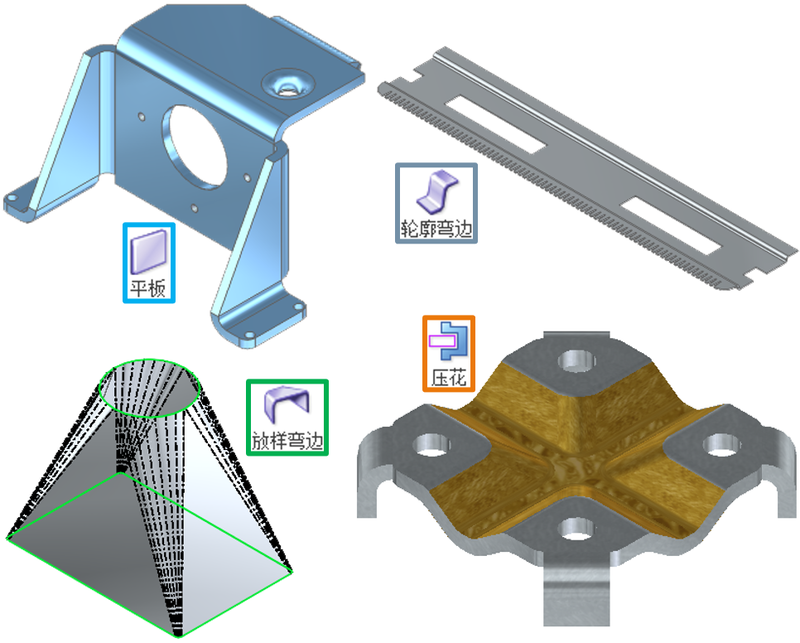

青翼CAD提供四种典型钣金零件成型方式：板材（平板）、型材（轮廓弯边）、过渡（放样弯边）、压花（压花）。

图1 钣金成型方式



钣金是指厚度均一的金属薄板，通过折/卷、冲/切、剪等冷工艺方法，加工成符合要求的特殊零件。钣金具备重量轻、强度高、材料利用率高、成本低、大规模量产性能佳的优点，目前钣金的应用越来越广泛。



本文将介绍平板成型建模方式。

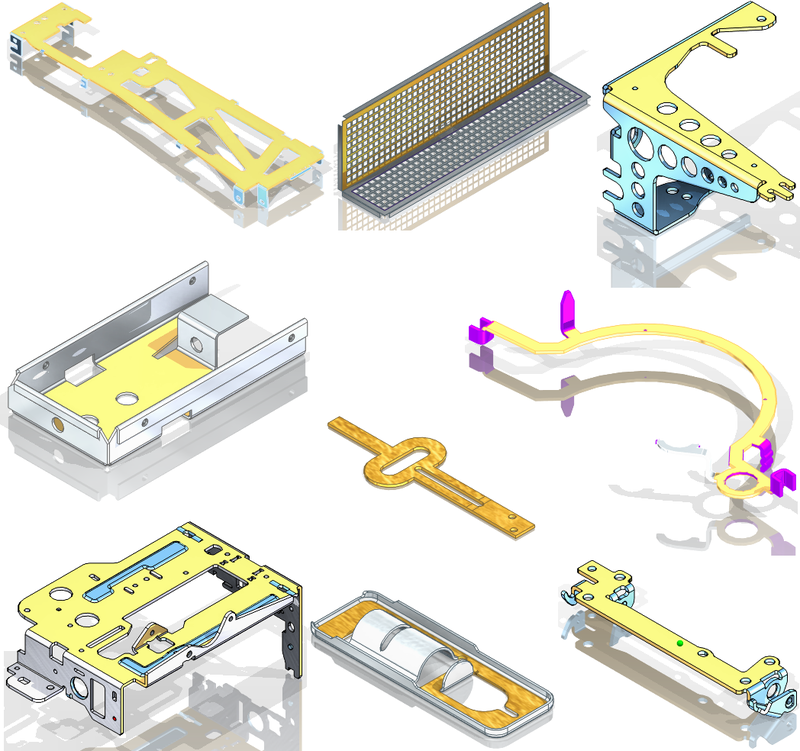

图2 基于平板设计的产品

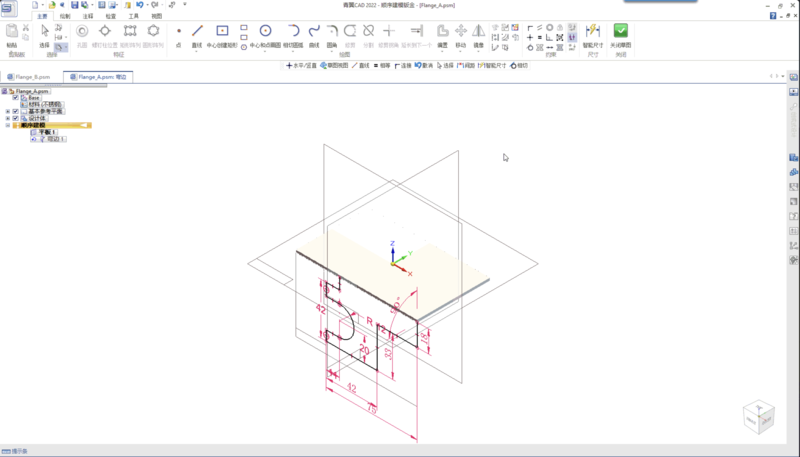

1  平板：最基本的钣金特征，通过后续的折弯、冲压、卷曲、切割特征创建模型

设计前期的平板轮廓需要封闭；后期的平板轮廓支持不封闭。

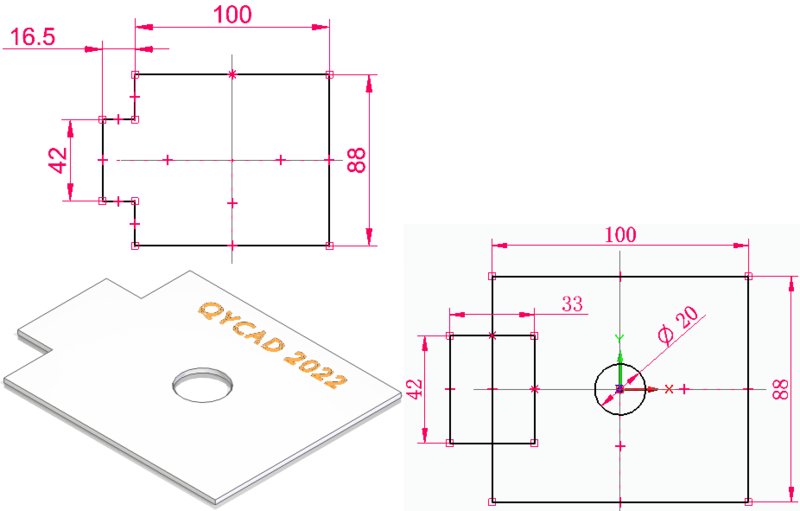

图3 封闭的平板轮廓

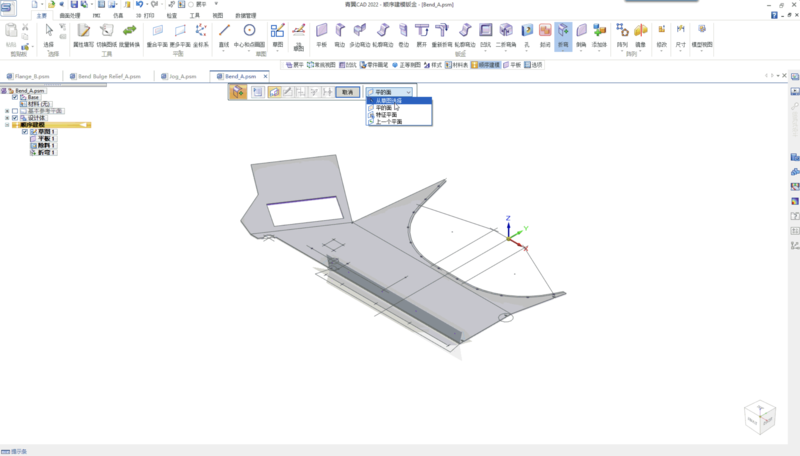

图4 不封闭的平板轮廓



钣金模型展平后，考虑工装夹具的设计需求，可以追加平板特征。

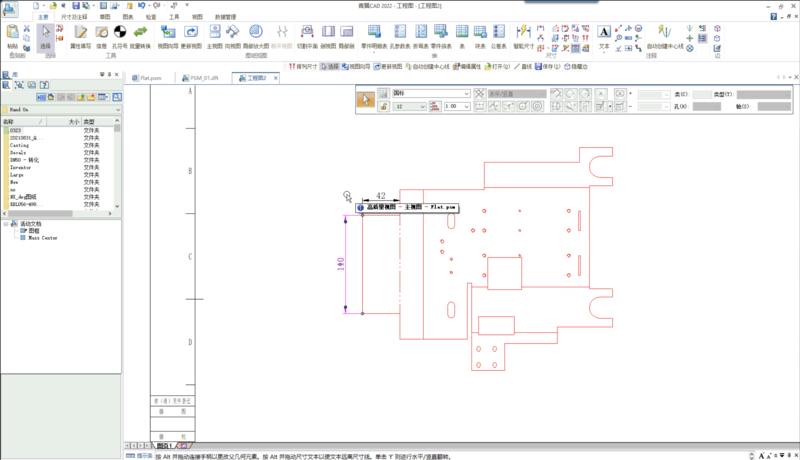

模型展平后的工艺板



2  青翼CAD提供三种折弯特征命令：弯边、多边弯边、轮廓弯边；都能够展平

1. 弯边：在一根直线边缘上添加折弯

图5 弯边

弯边



2. 多边弯边：在多根直线边缘上添加折弯

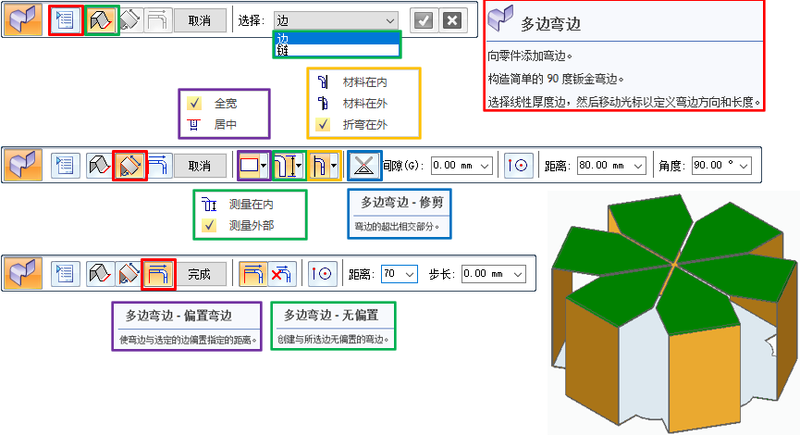

图6 多边弯边

特点：

·  一次完成多边折弯

·  相同参数应用到所有折弯

·  可以选择非相连边

·  能够创建单个折弯

·  支持全宽和居中定位折弯

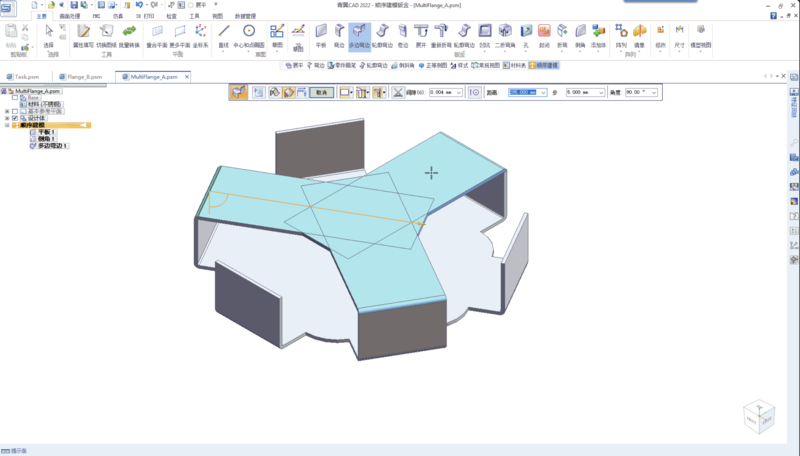

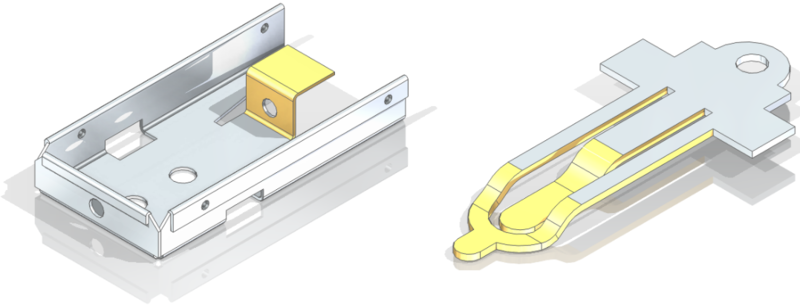

多边弯边

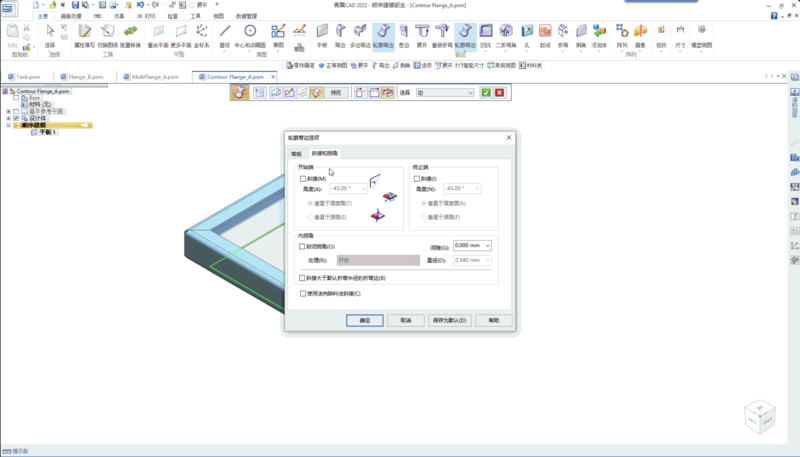

3. 轮廓弯边：在选择的边缘上添加折弯

特点：

·  使用法向平面定位轮廓

·  轮廓需光滑过渡

·  范围：局部、整段、链

·  基于线/圆弧、圆

·  设置选项：折弯止裂口、封闭折弯角

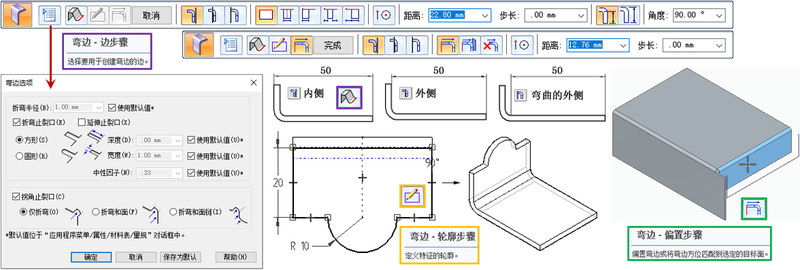

图7 轮廓弯边

轮廓弯边



3  卷边：工艺设计命令，用于快速、简捷地创建多种效果的卷曲特征；能够展平

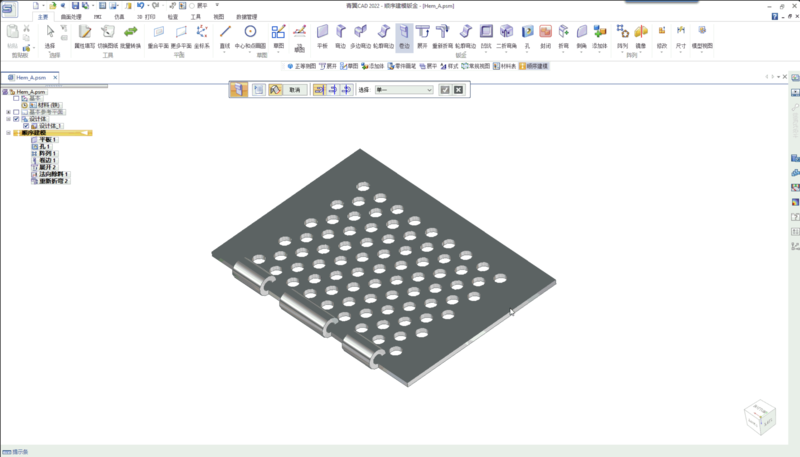

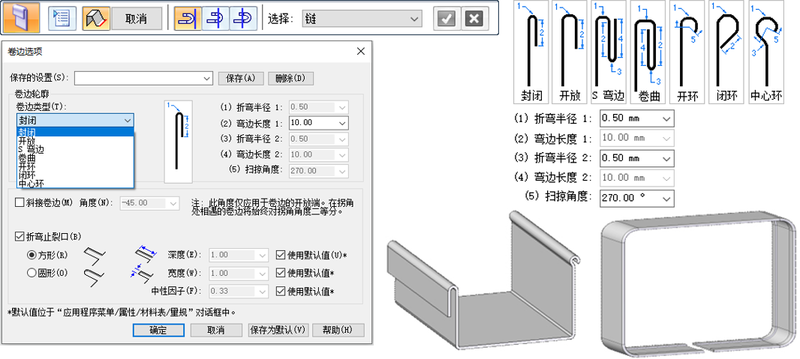

图8 卷边

卷边

可将常用的卷边工艺方式保存，方便于后续设计的快速调用。



4  法向除料：作为青翼CAD提供的四种除料方法之一，沿着材料的矢量方向除料

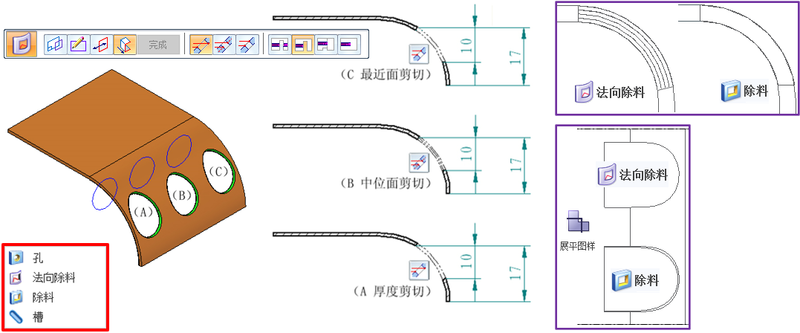

图9 法向除料

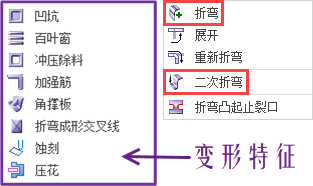

5  青翼CAD中提供多种冲压效果的设计特征，除了有关变形特征的内容会在其它篇章中详细介绍外，还包括折弯和二次折弯命令

图10 冲压特征



1. 折弯：利用单一线性元素，添加冲压折弯特征，可以展平

图11 折弯设计的钣金产品



2. 二次折弯：利用单一线性元素，添加二次冲压折弯特征，可以展平

图12 二次折弯设计的钣金产品



3. 折弯凸起止裂口：在折弯位置产生圆形、U 形、V 形止裂口

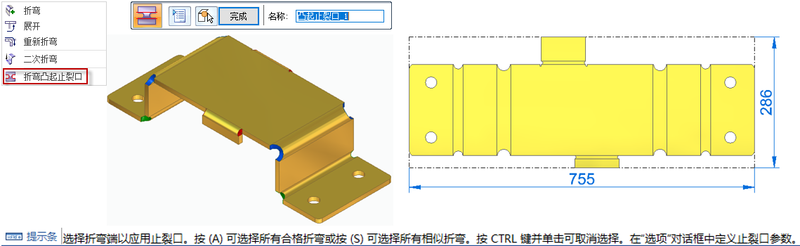

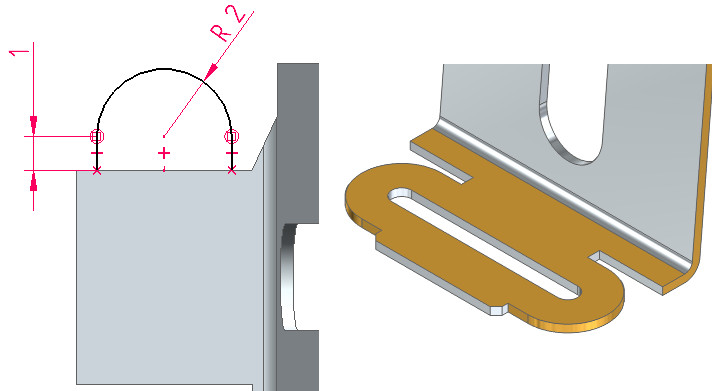

图13 折弯凸起止裂口

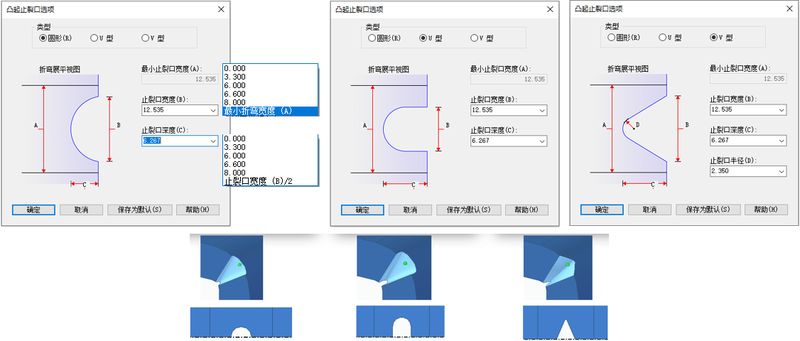

图14 折弯凸起止裂口选项

折弯、二次折弯、折弯凸起止裂口



---
