第三十二期｜青翼CAD钣金设计——型材成型
浏览次数：899发布时间：2022-04-27
字体大小： 【小】 【中】 【大】
青翼CAD提供四种典型钣金零件成型方式：板材（平板）、型材（轮廓弯边）、过渡（放样弯边）、压花（压花）。

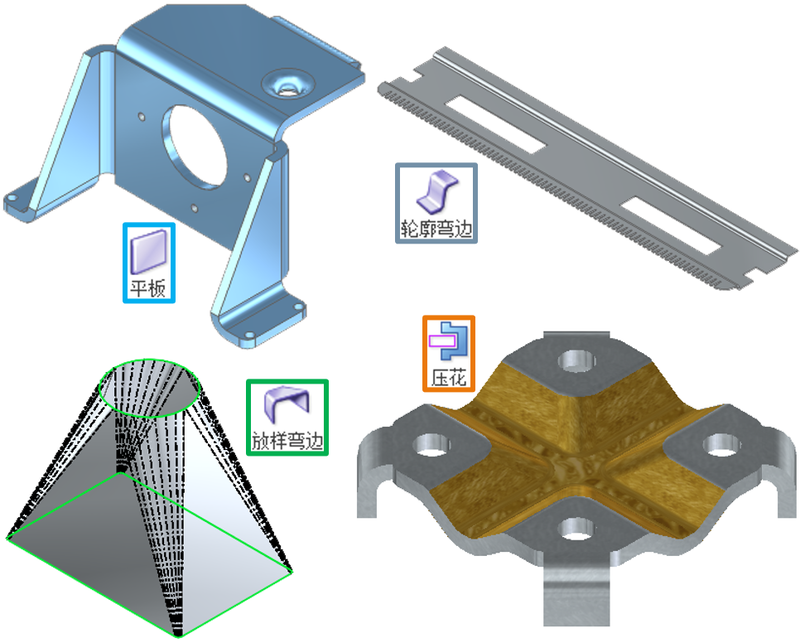

图一 钣金成型方式
本文将介绍型材成型建模方式。
1 轮廓弯边：用于生成型材类的模型；能够展平

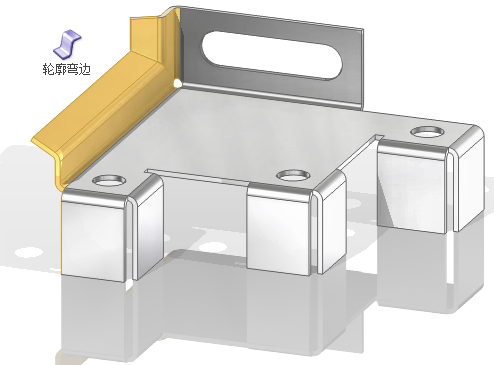

图二 轮廓弯边设计的产品

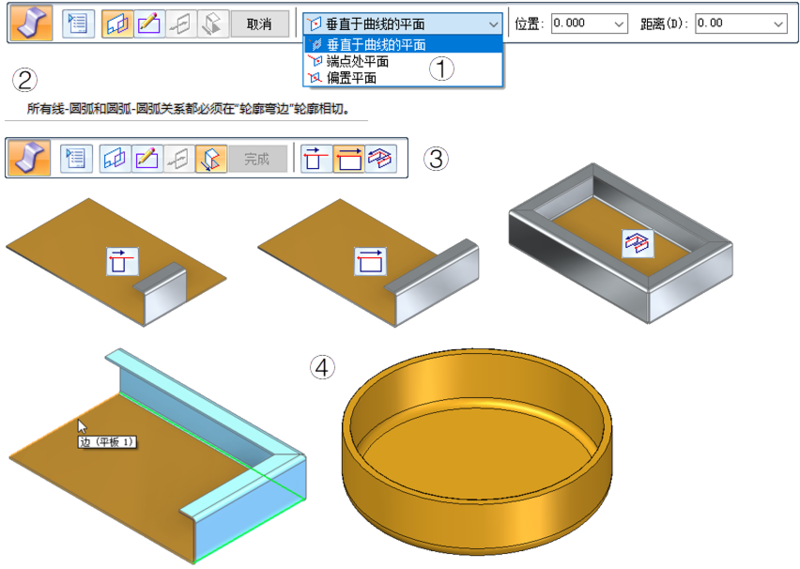

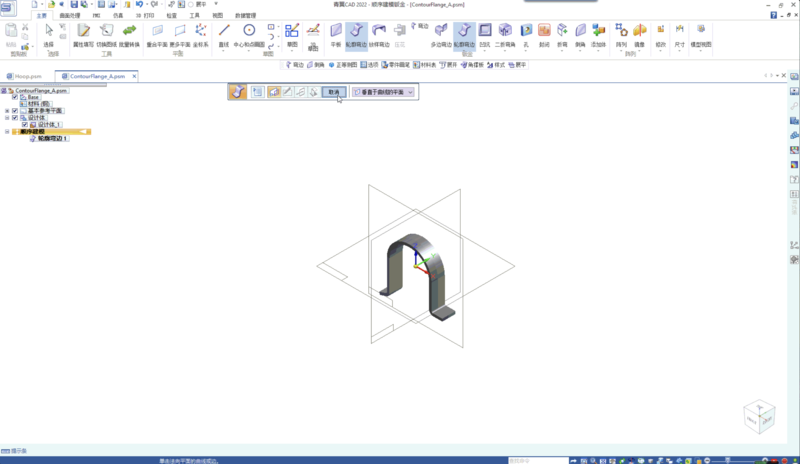

2 常规设计步骤：绘制截面轮廓，定义厚度方向，型材长度（优选双向拉伸方式）

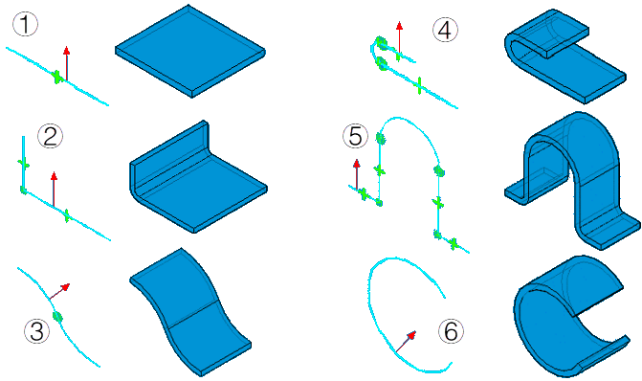

图三 截面轮廓
截面轮廓的特点：
· 由不封闭图形组成；
· 线段连接处，自动折弯过渡；
· 所有线-圆弧、圆弧-圆弧需要相切；
· 有圆弧位置，以圆弧数值优先，不追加折弯；
· 需要指定厚度生成方向；
· 设置间隙接近于零，模拟封闭图形。
常规型材

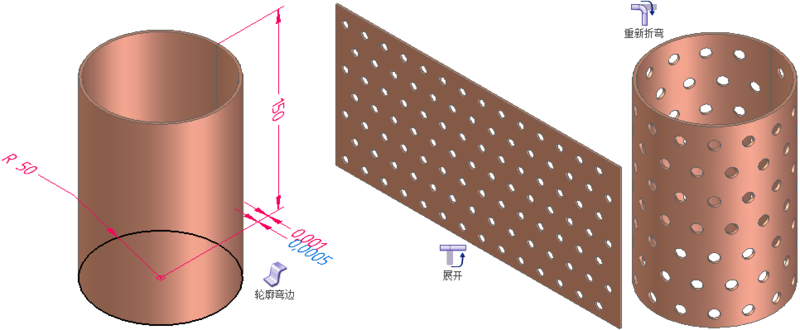

3 轮廓弯边设计的模型，可以通过展开命令，根据钣金工艺需要，将折弯位置展平，追加后续特征，再使用重新折弯命令，恢复已经展开的折弯
图四 模型展开
模型展开

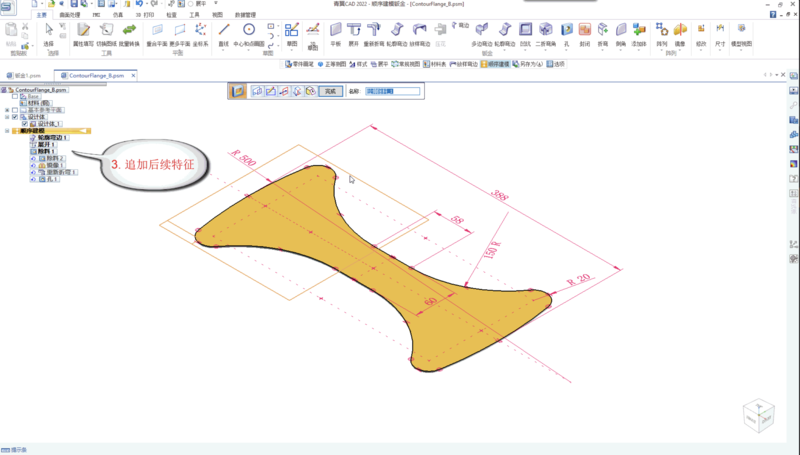

4 在已有模型的前提下，使用轮廓弯边命令还可以追加光顺截面的拉伸
图五 轮廓弯边命令追加特征
图六 轮廓弯边特点
轮廓弯边的特点：
· 使用法向平面定位轮廓；
· 轮廓光滑过渡；
· 范围方式：距离、整边、链；
· 基于线和圆/圆弧；
· 选项：折弯止裂口、封闭折弯角。

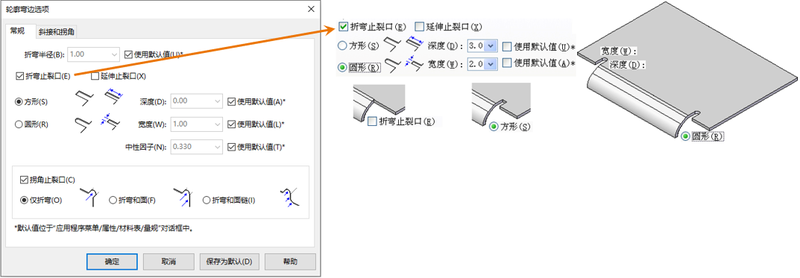

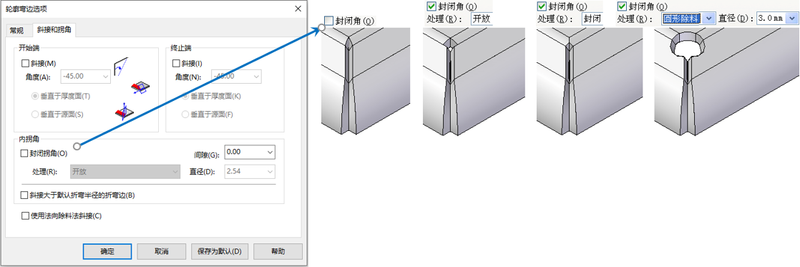

图七 轮廓弯边选项设置
轮廓弯边命令追加特征
