第三十四期｜青翼CAD快速切换零件显示状态
浏览次数：859发布时间：2022-05-18
字体大小： 【小】 【中】 【大】
在产品设计过程中，为了装配方便或者为了展示部分产品结构，我们需要对零件进行隐藏处理，同时，这样的操作可能会重复多次。
青翼CAD作为设计、仿真、制造一体化的高端3D软件，提供产品设计、产品仿真、产品加工等解决方案。青翼CAD可以将装配的显示状态保留，便于下次引用。
那就让我们来感受下青翼CAD的切换零件显示功能。
1 在零件树或者操作界面中，选择需要仅显示的零部件，右键鼠标，选择“仅显示”
图1 选择零件
2 在青翼CAD中选择【主页】选项卡，并且点选【配置】命令， 此时已经有默认的配置，选择【新建】，输入配置名称，点击【确认】，即可将现有的显示状态设置为一个新的显示配置

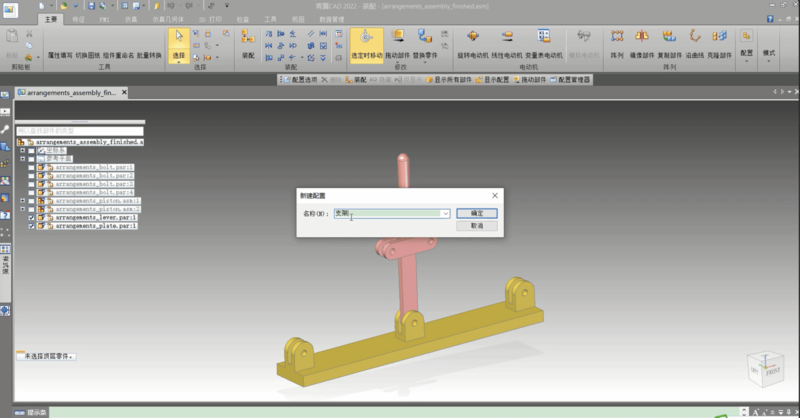

图2 新建配置
3 有了配置之后，就可以在操作过程中使用该配置状态了
在主页菜单的配置命令栏中，选择你需要的配置名称，即可将装配的显示状态切换到指定状态，在选择配置显示中，青翼CAD支持复选方式，同时选中 多个配置名称，则将各个配置中显示的零件作合并显示。

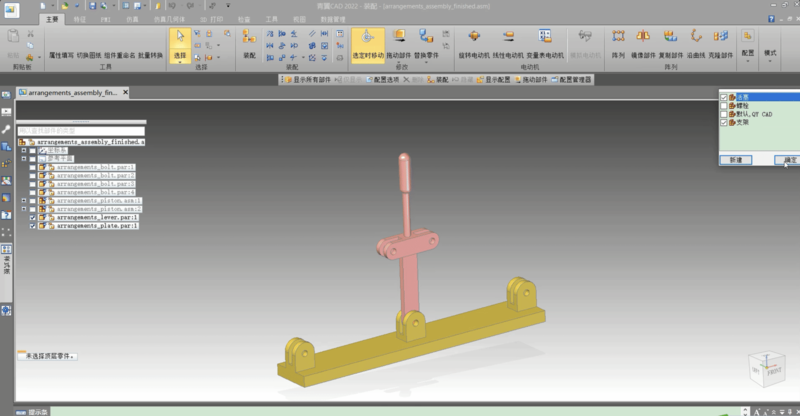

图3 切换配置
青翼CAD的配置显示在设计过程中可以有效的管理零件的显示隐藏状态，提高工程师对装配模型的处理，提高设计效率。
