第七十九期｜青翼CAD——螺纹和滚花设计
浏览次数：303发布时间：2023-04-23
字体大小： 【小】 【中】 【大】
螺纹和滚花是制造行业中非常重要的设计元素，它们在机械、汽车和船舶等领域中都有广泛的应用。
螺纹通常用于连接两个部件，例如螺钉、螺栓和螺母等。螺纹的优点在于其能够提供高强度的连接，而且连接和拆卸都很容易。
滚花是一种表面处理技术，可以在机械表面上形成一系列齿形。滚花可以改善机械表面的摩擦和磨损性能，提高机械零部件的工作寿命。
下面来看看如何用青翼CAD快速设计出螺纹和滚花。

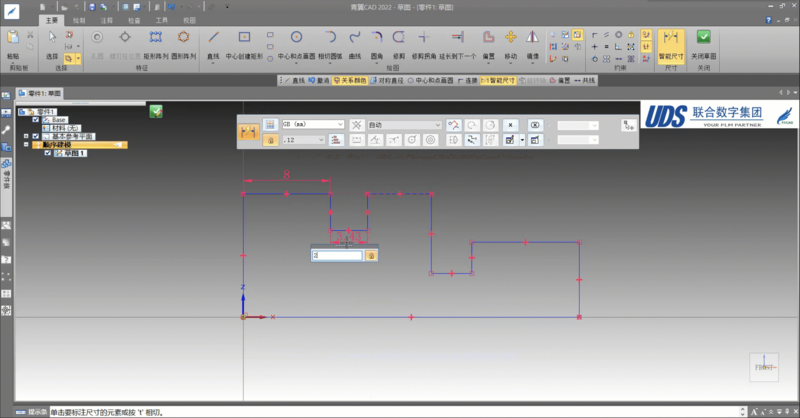

1 绘制草图轮廓，对其进行旋转拉伸处理
2 创建螺纹设计，使用“螺纹”命令进行设计

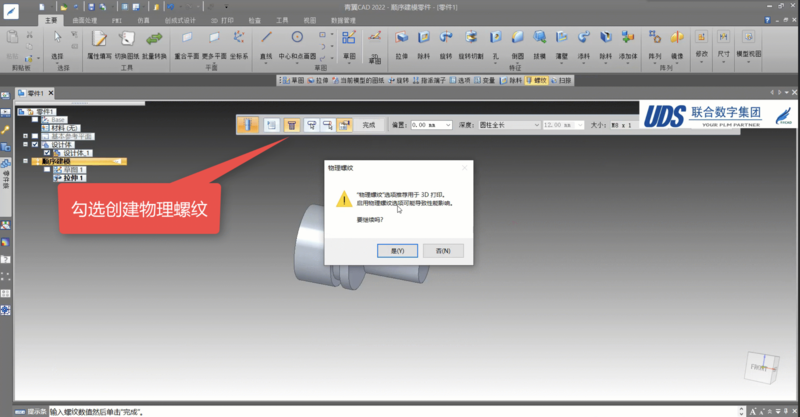

在“螺纹”命令对话框中，要点击“物理螺纹”选项。
3 绘制用于滚花的横截面

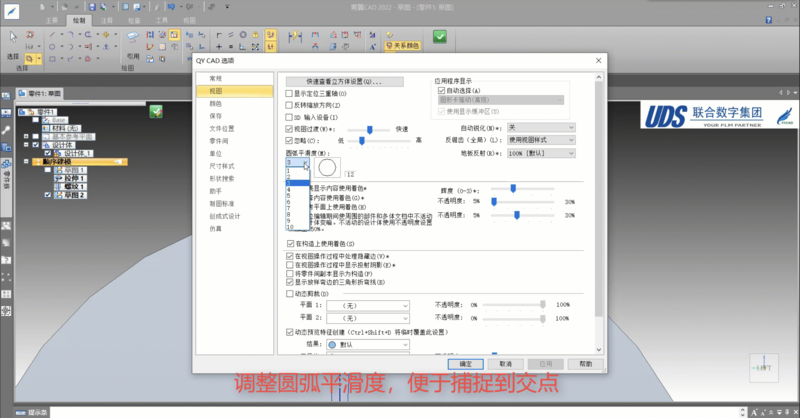

通过设置-选项-视图，调整圆弧平滑度，便于捕捉交点。
4 绘制用于除料的路径

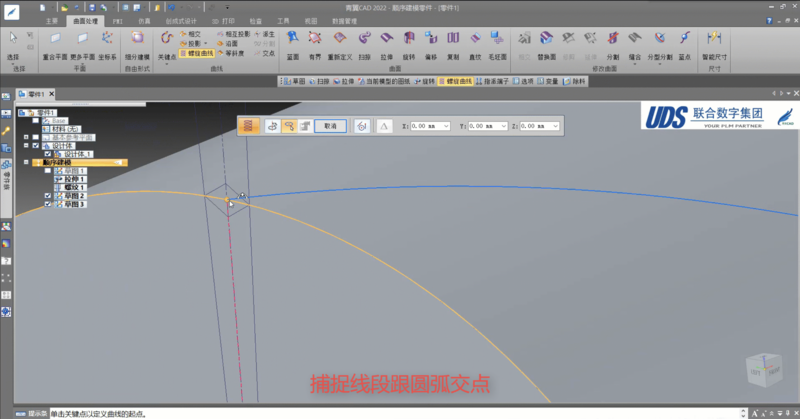

使用“螺旋曲线”命名创建出两条用于创建滚花的路径。

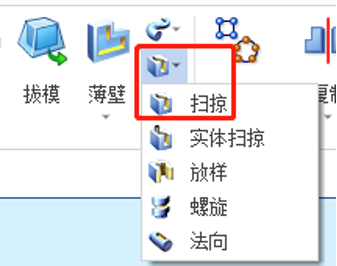

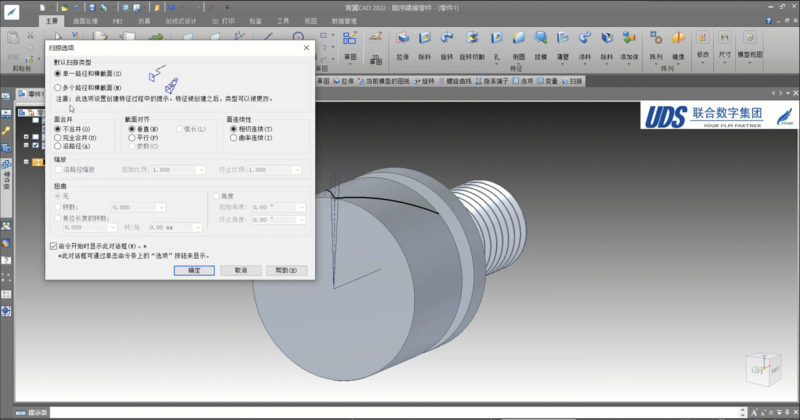

5 使用“除料”中“扫掠”命令，生成特征
6 分别使用“圆形阵列”对两个特征进行阵列，生成滚花特征
进行阵列时，由于阵列特征过多，需要耐心等待一会。
