第八十期｜青翼CAD技巧——内部部件使用案例
浏览次数：289发布时间：2023-05-07
字体大小： 【小】 【中】 【大】
在实际设计中，常常会出现部分部件需要外购情况，但不同的供应商所提供的产品通常都会有一些差异。为了确定选取哪一家供应商的产品，有时需要将不同供应商的产品装配到数模中进行对比分析。而供应商所提供的数模往往都是中间格式。如果每个都先转成青翼数据，再一个个装配到数模中不仅效率低下，而且会让BOM变得臃肿。对此青翼CAD提供“内部部件”功能，不仅可以将所有的外部数据都放到一个装配文件中管理，并且无需多次装配。
对于多种外购件数模需要比较的情况，青翼CAD提供“内部部件”功能，通过将不同的外购件分别导入装配的不同内部部件中，实现一个装配包含全部外购件且可以自由切换的效果。
下面以一个阀体的不同手柄为例说明具体用法。

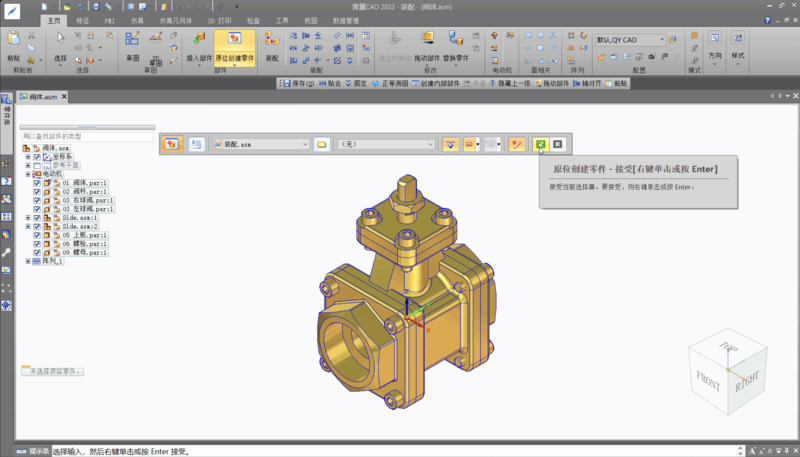

1 打开阀体模型，通过“原位创建零件”功能创建手柄装配数模

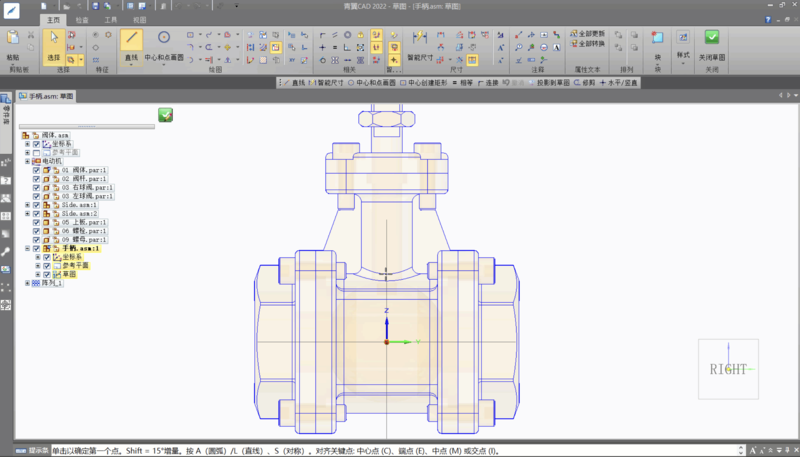

2 建立草图和辅助坐标系以辅助手柄定位

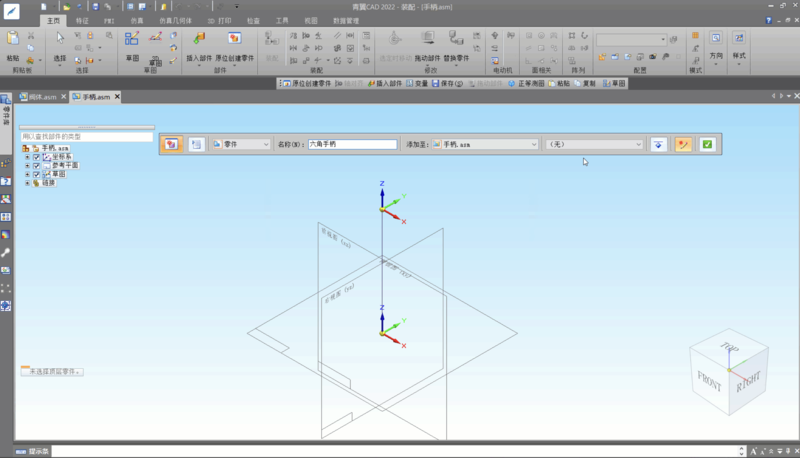

3 右键打开手柄装配，通过“创建内部部件”功能将六角手柄和直杆手柄导入手柄装配中

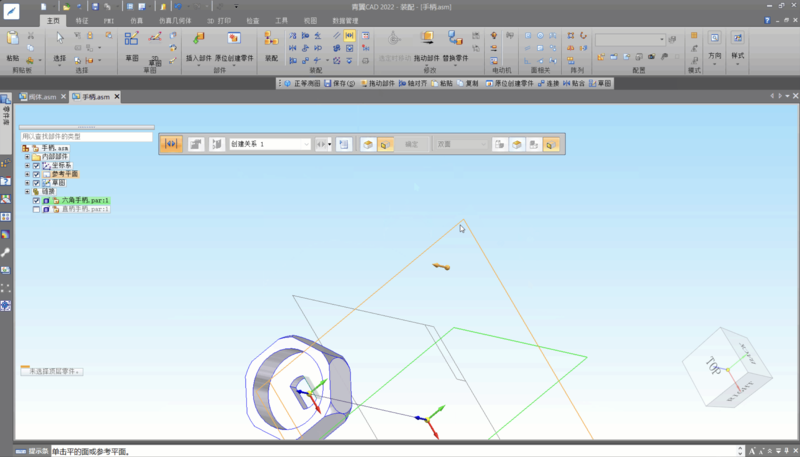

4 通过第二步建立的辅助草图和坐标系将导入的手柄定位

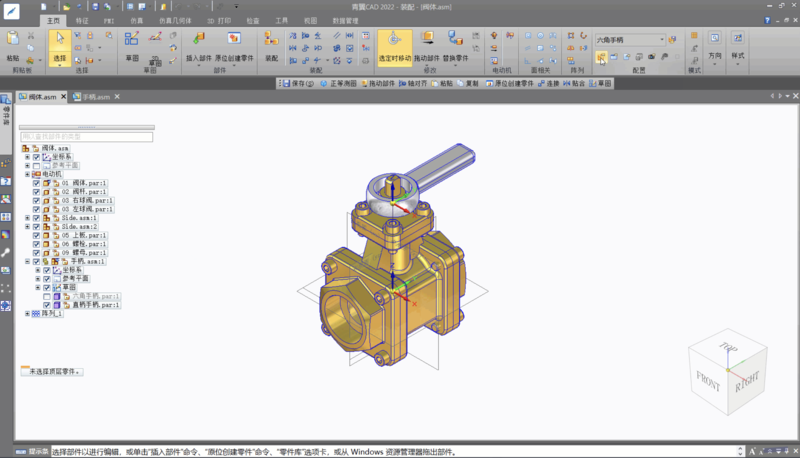

5 回到阀体装配
通过建立不同显示配置，可以自由切换不同外购件状态，同时由于所有的外购件都在同一个装配文件中，后期在其他产品上的复用也十分的方便。
