青翼CAD工程图提供的多种标注方式，可以轻松完成工程图标注，大大提高我们的工作效率。

可以看到，这张工程图中除了常规的尺寸标注，还有公差带、孔标注、基准、形位公差、表面粗糙度、等等；本次实例主要介绍如何使用工程图中的命令快速标注。

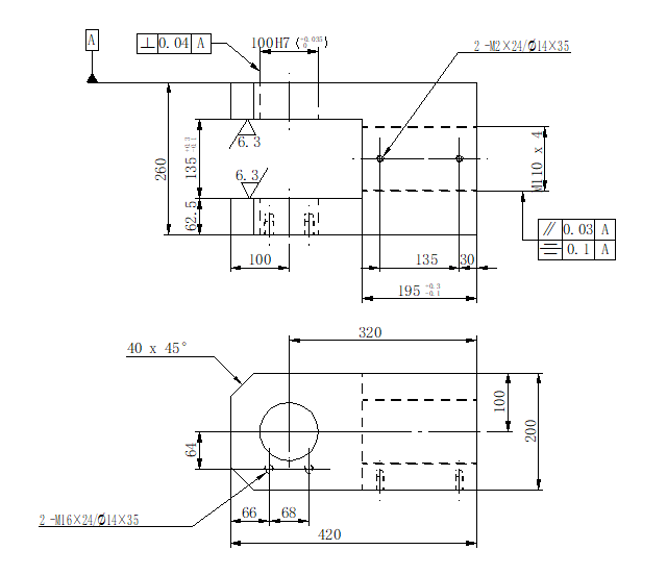

图1 工程图

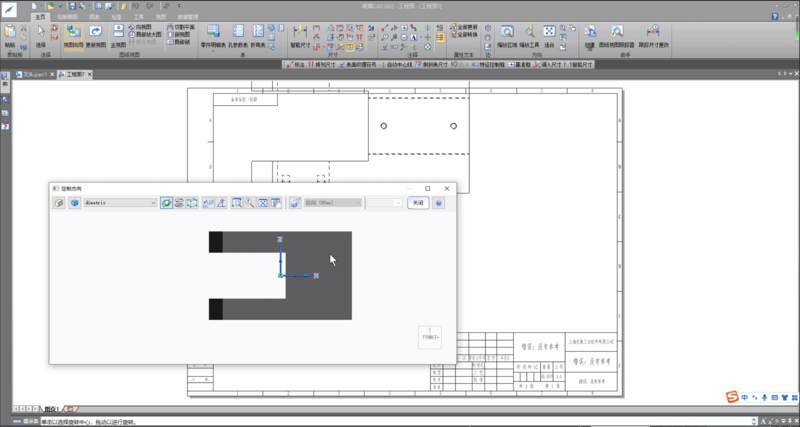

2  点击“当前模型的图纸”，选择图纸模版，点击“视图向导”，定制主视图，选择视图比例或输入比例值

图2 新建视图

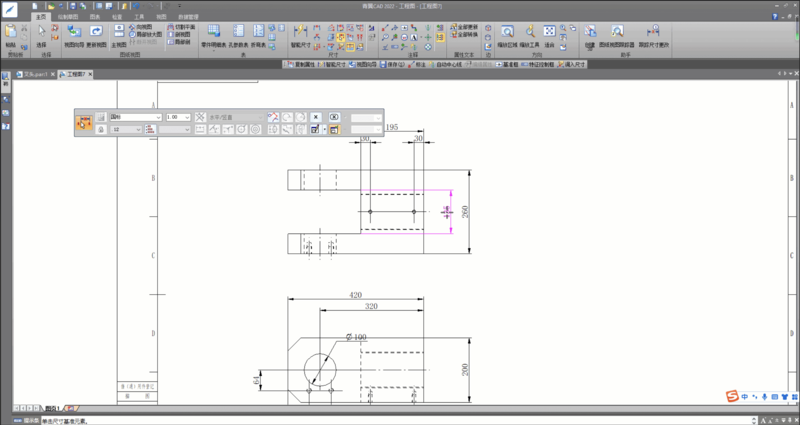

3  调入尺寸

使用“自动中心线”在选定视图上自动创建中心线和中心标记；

使用“调入尺寸”将建模尺寸复制到选定视图（注意：“调入尺寸”复制的尺寸，不能直接修改尺寸类型）；

使用“附加尺寸”修改尺寸类型；

使用“复制属性”将一个尺寸类型复制到另一个尺寸；

使用“alt+鼠标左键”拖动尺寸。

图3 调入尺寸

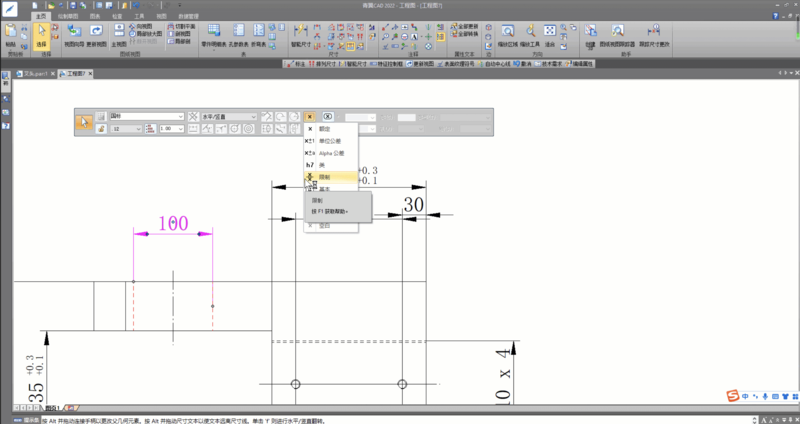

4  智能尺寸标注

使用智能尺寸标注缺失尺寸（尺寸类型可直接修改），标注孔时，尺寸类型选择“特征标注”；

使用“倒斜角尺寸”标注倒角。

图4 智能尺寸标注

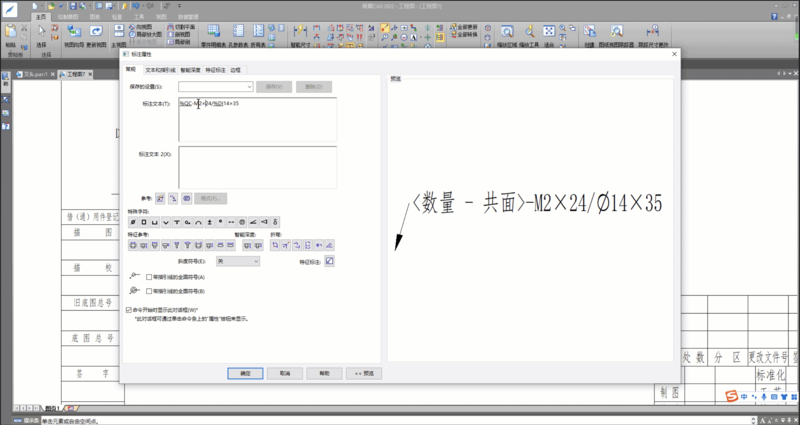

5  点击“标注”，定义标注文本，通过添加直径、深度等特殊字符标注孔信息

孔注释信息前输入“%QC”，系统会自动统计共面孔数量。

图5 标注注释

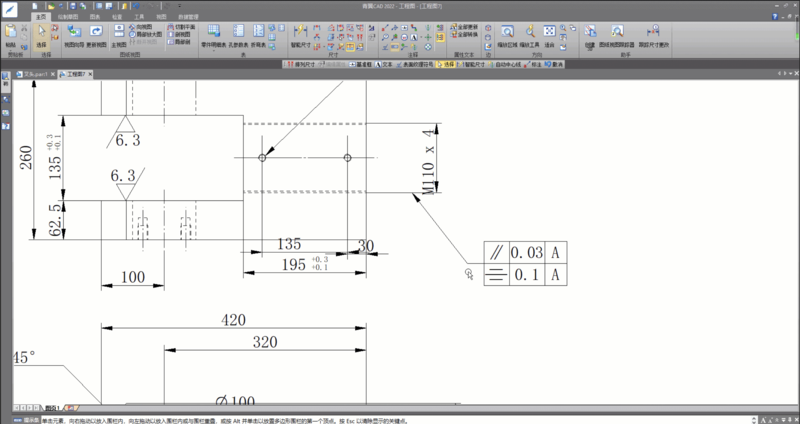

6  尺寸标注完成后，标注加工信息

点击“表面纹理符号”，选择符号类型“机加工”，标注加工花；

点击“基准框”，点击“属性”，将端符类型改为“锚点（实心）”，标注基准A和基准B；

点击“特征控制框”，标注形位公差，添加基准A和基准B的属性映射，添加完成后，修改基准名称，对应形位公差中的基准名称随之改变。

图6 加工信息标注

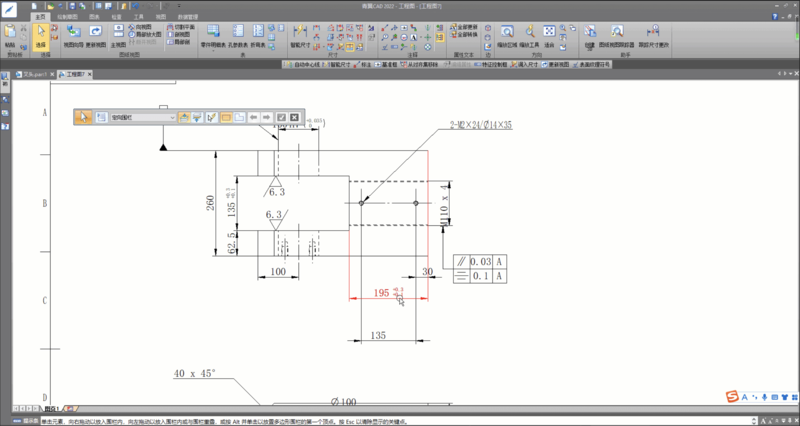

7  点击“排列尺寸”，框选尺寸，点击“确定”，系统自动排列尺寸、创建对齐；右键尺寸，点击“拆分对齐集”，可取消尺寸对齐关系

图7 排列尺寸

通过以上实例不难看出，青翼CAD工程图中的“调入尺寸”功能能够将建模尺寸复制到所选视图，减少工作量；使用“排列尺寸”功能，系统自动排列标注尺寸，创建对齐，改善工程图美观性。青翼CAD提供的多种标注方式，能够轻松完成工程图标注，大大提高工作效率。
