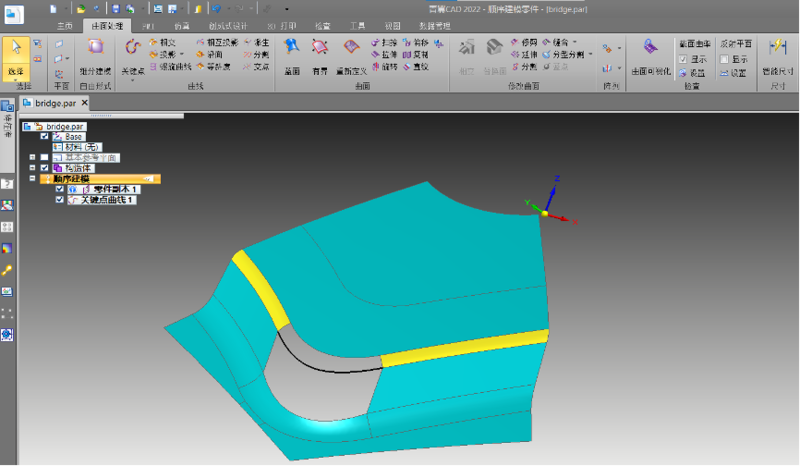

青翼CAD软件虽然没有直接的桥接命令，但可以使用 关键点曲线命令方便地桥接空间两任意的曲线。如下图所示，先选择曲线1和曲线2的端点作为关键点，再分别设置两端点的相切约束条件，并通过红色手柄不断调整相切幅度值，就可以获得所需的过渡曲线形状3，辅助以后曲面的构建。

下面就让我们看看青翼CAD如何使用关键点曲线快速构建桥接曲线，并应用生成的辅助线更好地进行曲面造型。

1  图示的曲面模型中间有个大的缺口需要修补，以构成完整的片体

2  在曲面处理菜单中曲线组中选择关键点曲线命令

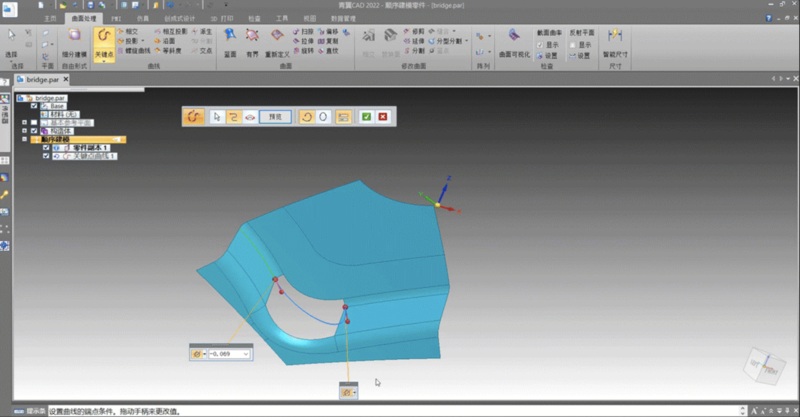

选择两圆角曲面边上的对应两点并√选，图形显示生成两点直接连接直线，鼠标点击设置端点条件，界面显示端点相切控制手柄和调整框，切换自然条件到相切连续，如需要重选两端点相联的需要桥接曲线，以及拖曳调整相切幅度值，直至获得满意的形状。

3  使用已生成的桥接曲线通过有界曲面构建修补曲面

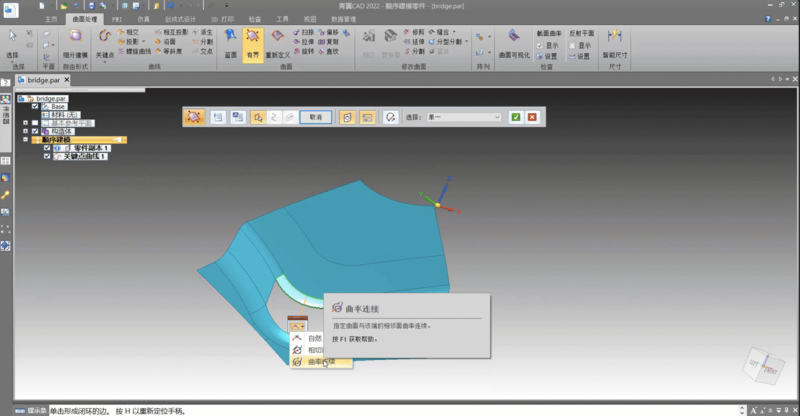

先联接两圆角面，选择包括桥接线在内的四边曲线，切换邻面相切条件到曲率连续，从而保证有界曲面和相邻曲面之间光顺连接，圆角面得以很好桥接。

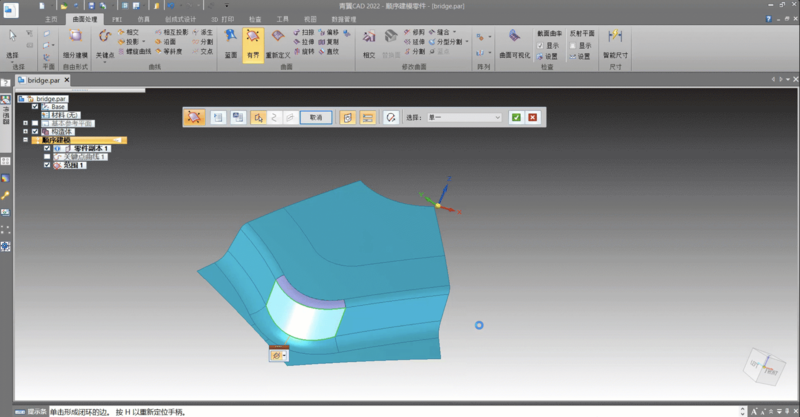

4  构建余下的开口区域

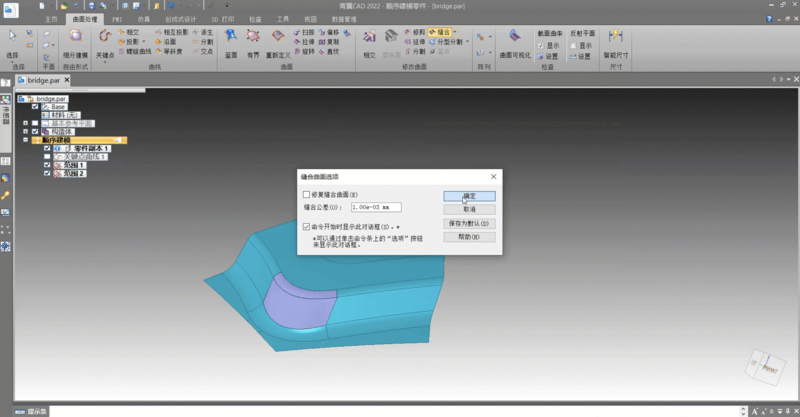

5  通过曲面缝合命令，把原有的曲面和新构的修补曲面组合成完整的封闭片体，并保证缺口补面和相邻曲面光滑联接

从以上实例可以看出，使用青翼CAD关键点曲线命令可以快速桥接空间两边缘曲线，然后使用桥接线就可更好地构建过渡曲面。
