第三十期|青翼CAD钣金设计——变形特征

浏览次数:1060发布时间:2022-04-07

字体大小: 【小】 【中】 【大】

青翼CAD的钣金设计模块不仅提供一个专业、高效、便捷的功能环境,而且提供从产品设计、分析优化、工艺指导、加工制造的完整解决方案。

图一 钣金设计模块



软件提供的变形特征命令更是业界公认更先进、更具效率的钣金设计工具,功能强大而操作简单,能大幅度减少设计时间,提高生产效率。

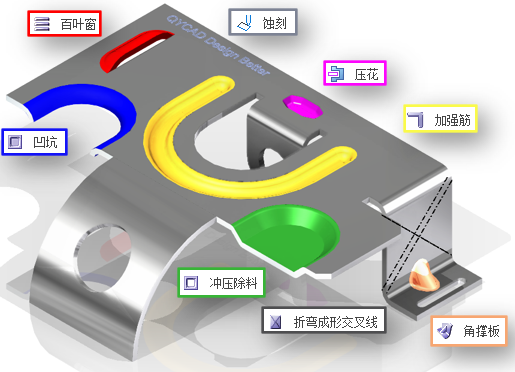

图二 变形特征命令

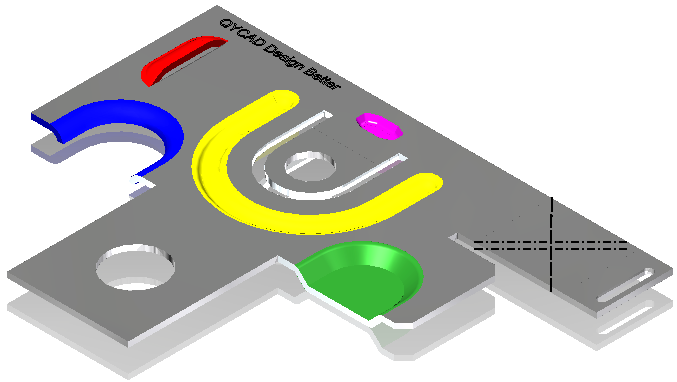

图三 展平变形特征



下面就让我们看看青翼CAD钣金设计针对变形特征的实例操作。



1  凹坑:一种特殊的模压成型特征,产生凸起或者凹坑效果;不能展平

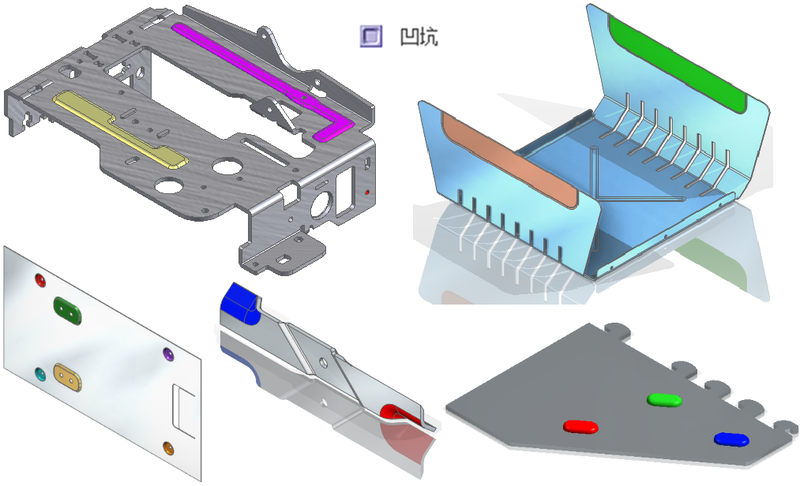

图四 凹坑设计的钣金产品

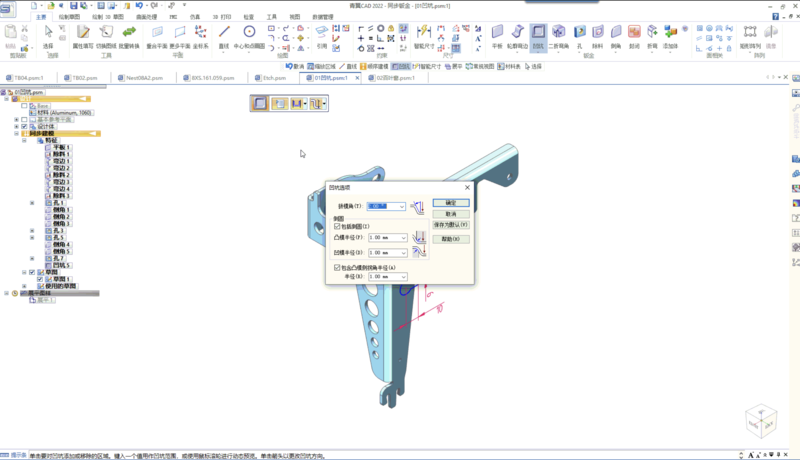

凹坑



变形特征常规设计方法说明:定义选项参数,设置定位方式,绘制轮廓图形。

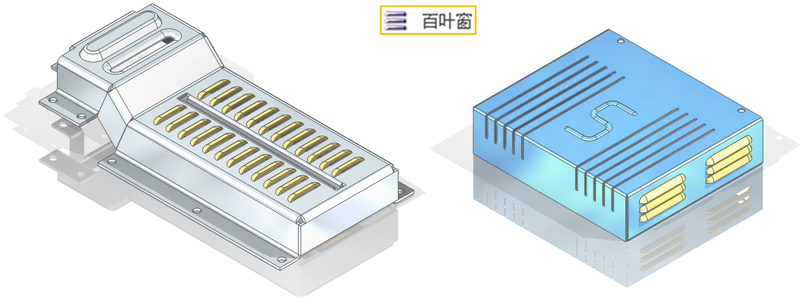

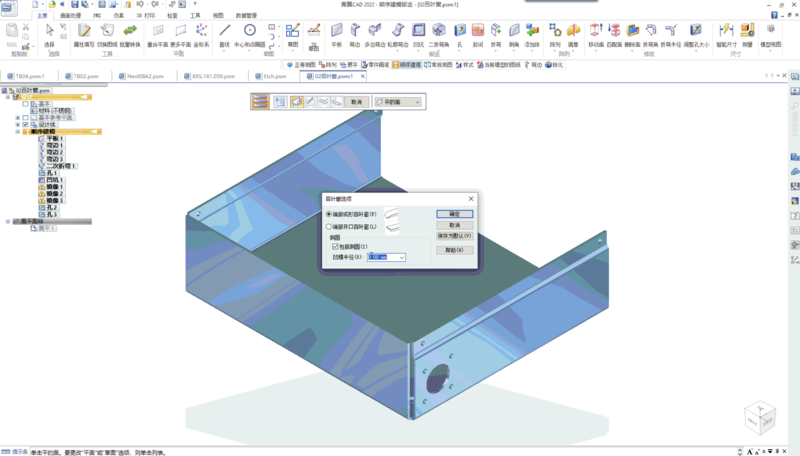

2  百叶窗:常用于通风散热;不能展平

图五 百叶窗设计的钣金产品

百叶窗

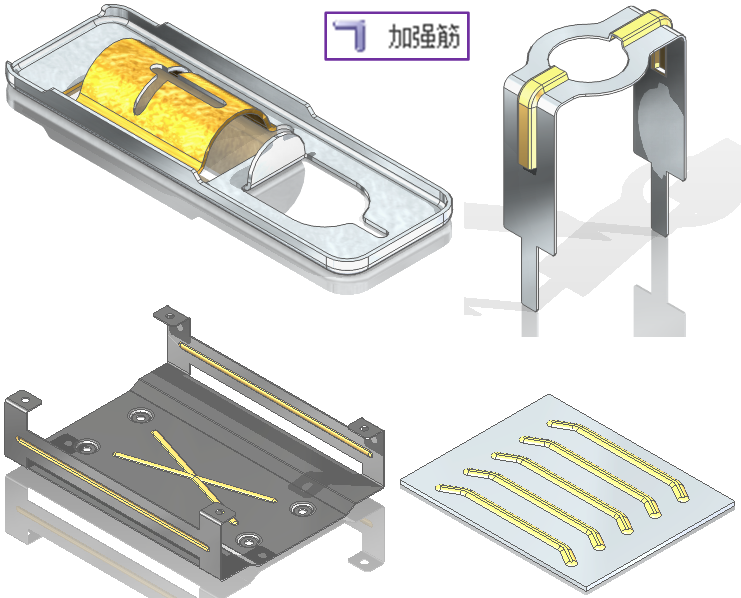

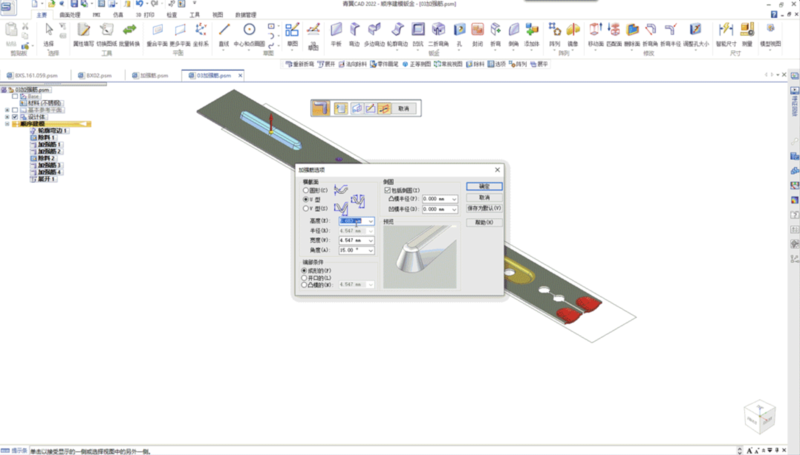

3  加强筋:用于加强钣金件的刚性,也可以起到装饰作用;不能展平

图六 加强筋设计的钣金产品

加强筋

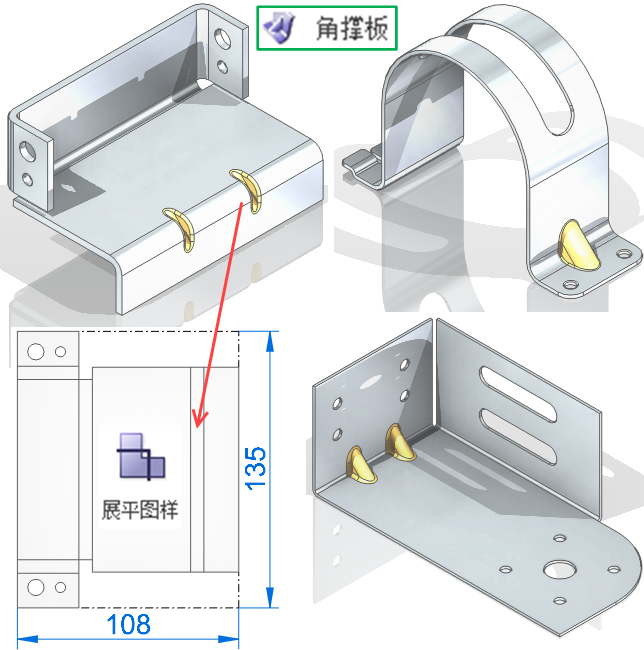

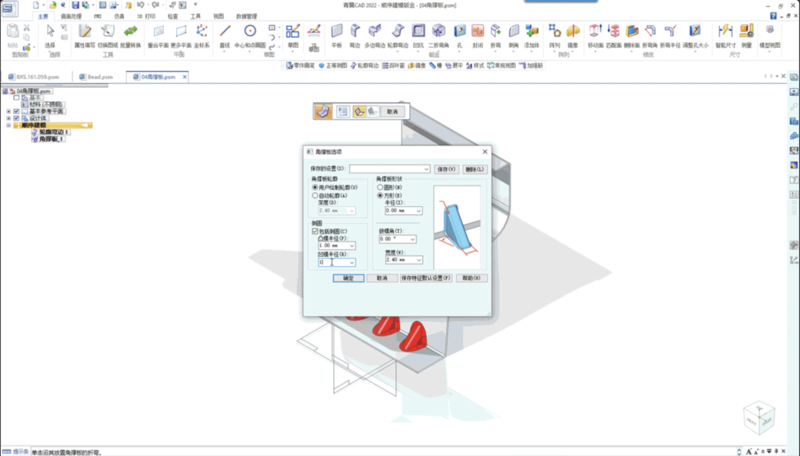

4  角撑板:在折弯处添加冲压效果的角撑板,增加产品强度;能够展平

图七 角撑板设计的钣金产品

角撑板

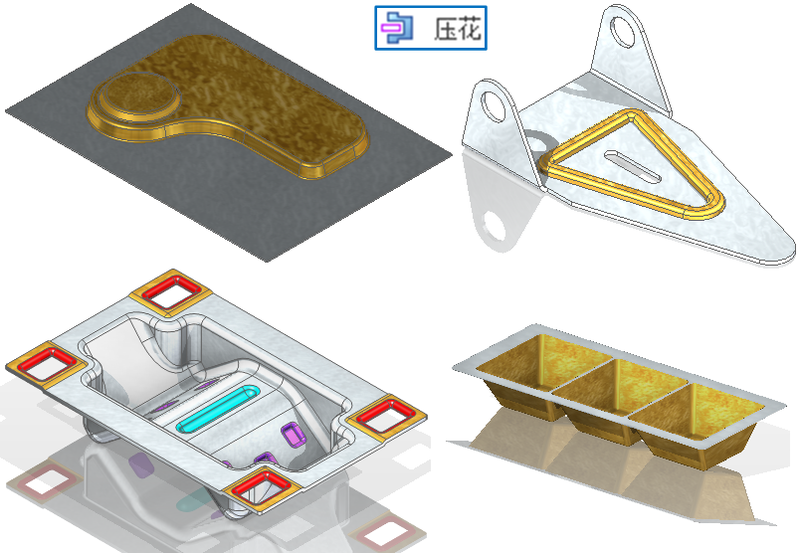

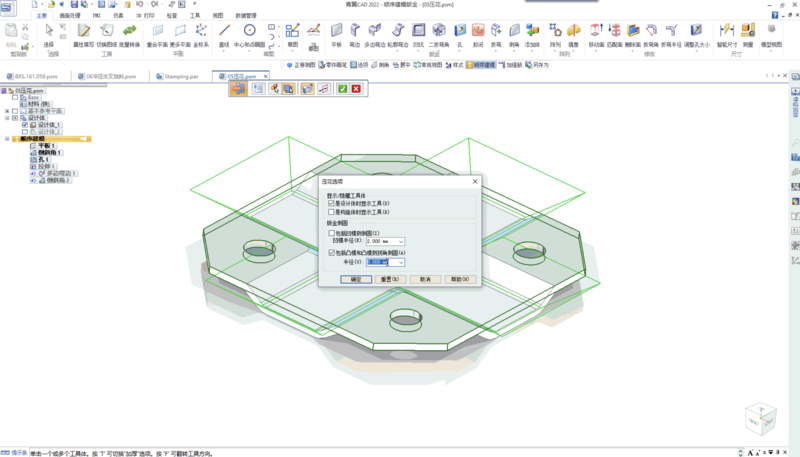

5  压花:通过多实体的布尔操作,设置间隙和厚度参数,在钣金件中创建的冲压特征

图八 压花设计的钣金产品

压花

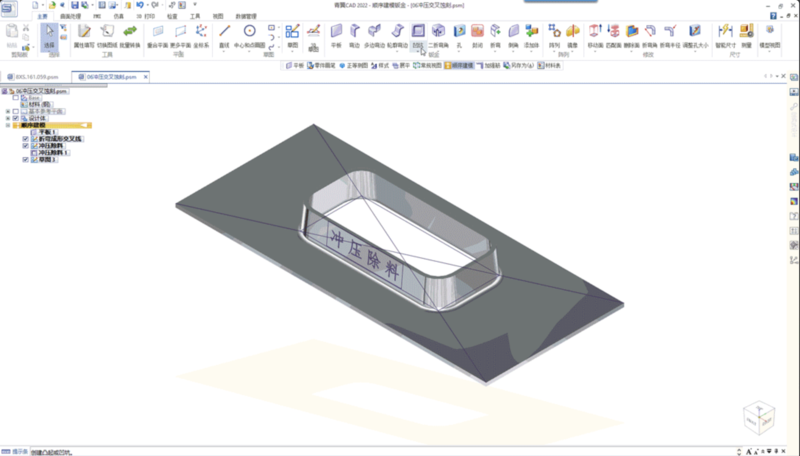

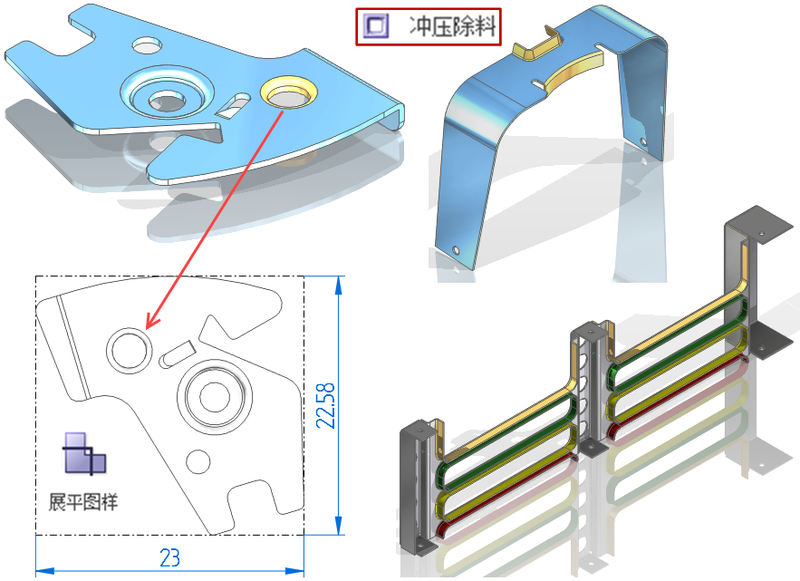

6  冲压除料:应用广泛的成型手段之一;不能展平

图九 冲压除料设计的钣金产品

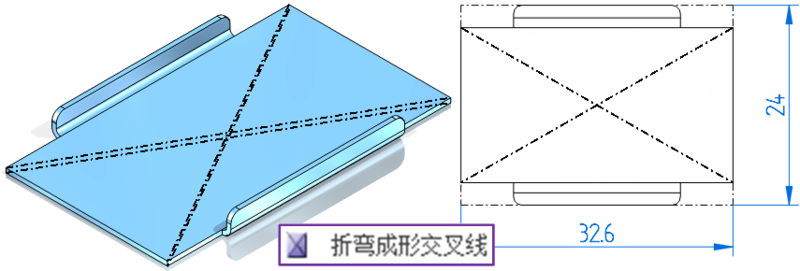

7  折弯成形交叉线:几何图形仅用于显示

  1. 提高大型钣金面板强度
  2. 指示板材对角要用折弯机压一下,防止弯曲变形
  3. 在激光切割的时候作为划线处理
  4. 焊接的时候零件可以按照折线来放置,不用测量尺寸

图十 折弯成形交叉线设计的钣金产品

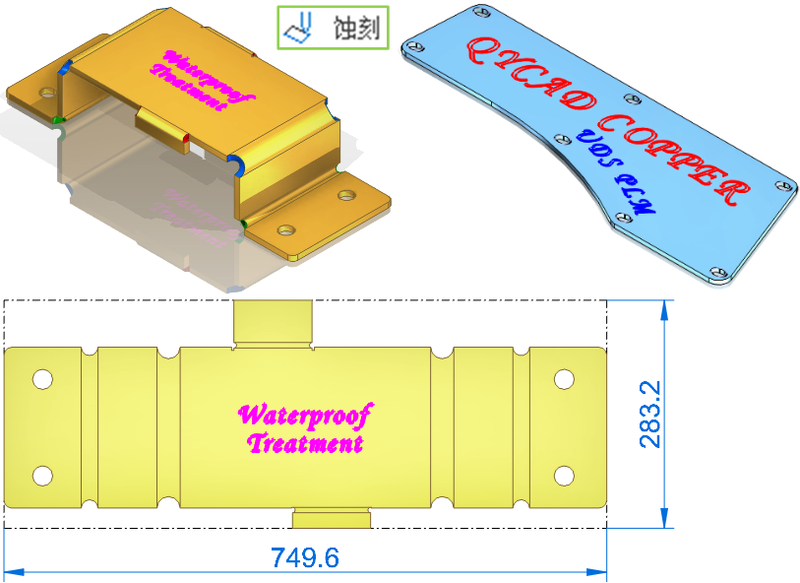

8  蚀刻:根据草图元素或者文本轮廓创建特征

图十一 蚀刻设计的钣金产品

冲压&交叉&蚀刻
