第二十八期|青翼CAD比较模型

浏览次数:962发布时间:2022-03-23

字体大小: 【小】 【中】 【大】

在产品设计过程中,设计方案会经历很多次的修改。而由此产生的多版本3D模型数据,工程师虽然可以凭借肉眼、记忆、经验等人工辨别方式分辨出不同模型的材质区别,但对于尺寸、特征、属性等细节参数却很难通过人工进行精确区分和全面分析。

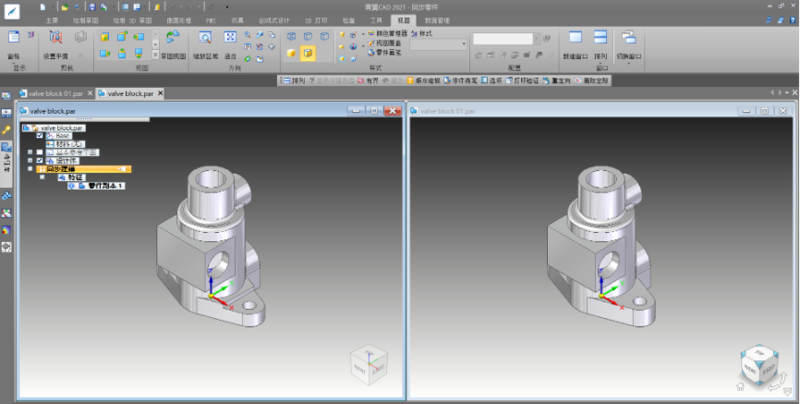

图1 3D模型



青翼CAD作为设计、仿真、制造一体化的高端3D软件,提供产品设计、产品仿真、产品加工等解决方案。而青翼CAD软件的【比较模型】功能,可以快速分析两个模型尺寸、特征、属性的差异。

那就让我们来感受下青翼CAD的【比较模型】功能。



1  在青翼CAD开始菜单中,选择【工具】选项卡,并且点选【比较模型】命令,输入参考模型和工作模型

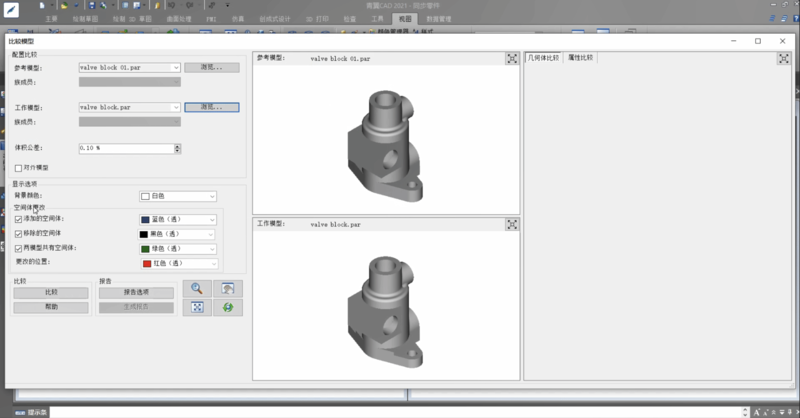

图2 打开模型



2  选择完成后,点击左下方的【比较】按钮进行比较,在视窗中可以快速查看几何体和属性的差异

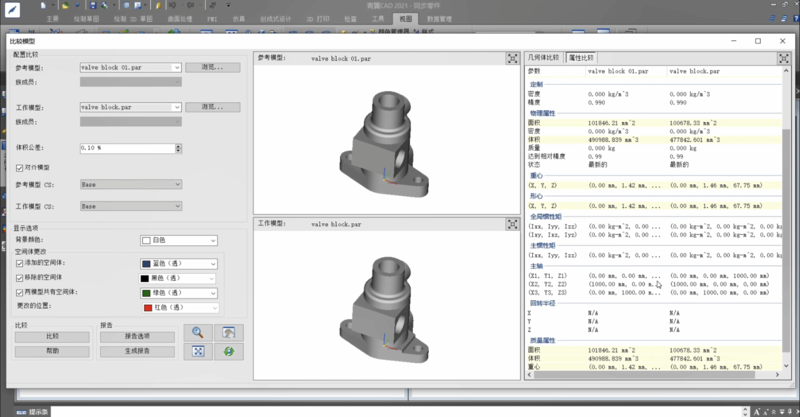

图3 进行比较



3  青翼CAD可以直接将比较结果导出成PDF、word、html这三种最为主流的文档浏览格式,便于后续查看

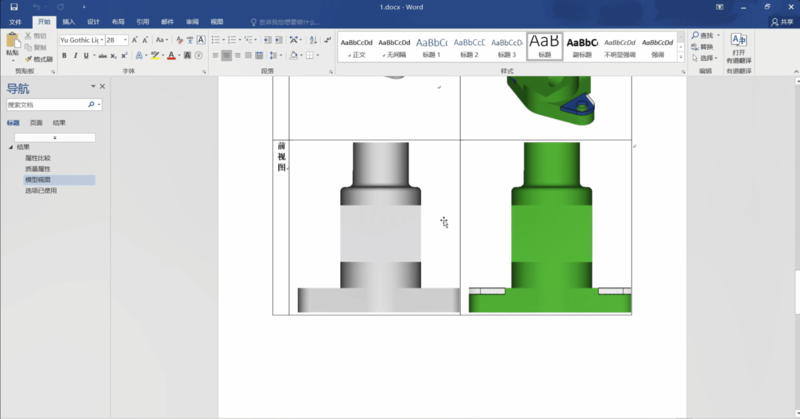

图4 导出报告



通过青翼CAD的【比较模型】功能,可以快速且高效地对不同版本的3D模型进行比较,并且输出相应地结果分析报告,提升设计效率,减少设计错误。
