建模只能让我们看到一些零件的外观，而对于设计的一些简单或者复杂的产品，它们是需要运动的，只是建模看外表是无法理解它的运动状态，这时候就需要用到运动模拟，它可以帮助我们分析设计结构的干涉，研究各个零件在运动的时候会不会相撞。这样在运行完以后，我们可以对其中不合适的零件尺寸进行修改；最重要的是我们可以把运动状态生成视频，这样方便在产品设计完成后与客户进行交流，让客户更直观的看到我们的产品。

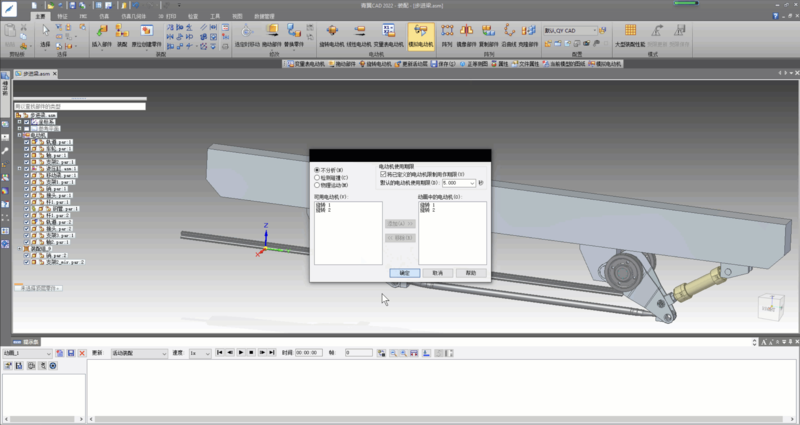

1  使用旋转电动机，输入速度，指定方向，模拟车轮运动

图1 车轮运动模拟

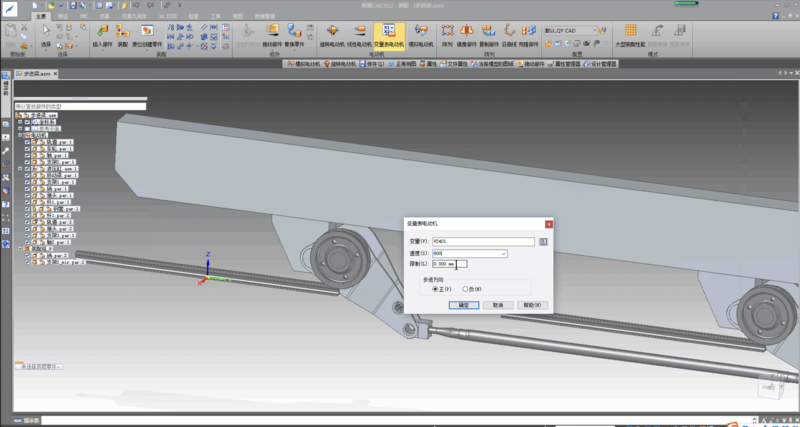

2  使用变量表电动机，关联Y方向的可驱动变量，输入速度和移动距离，选择移动方向，模拟运动状态

图2 Y方向运动模拟

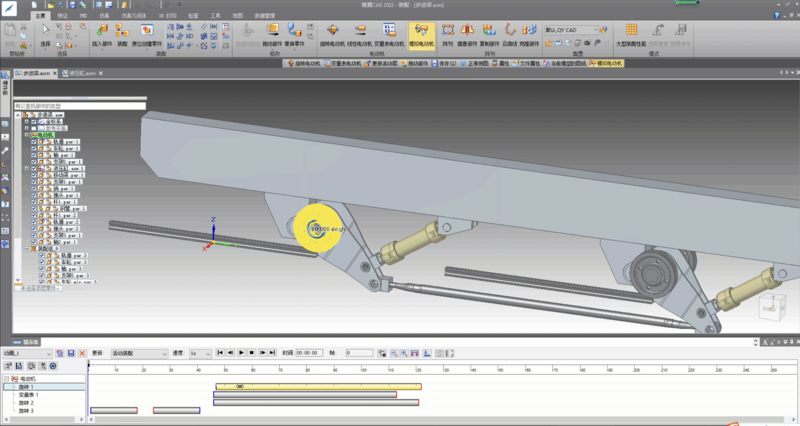

3  将液压缸设置为“可调装配”，使用旋转电动机，模拟液压缸运动

图3 液压缸运动模拟

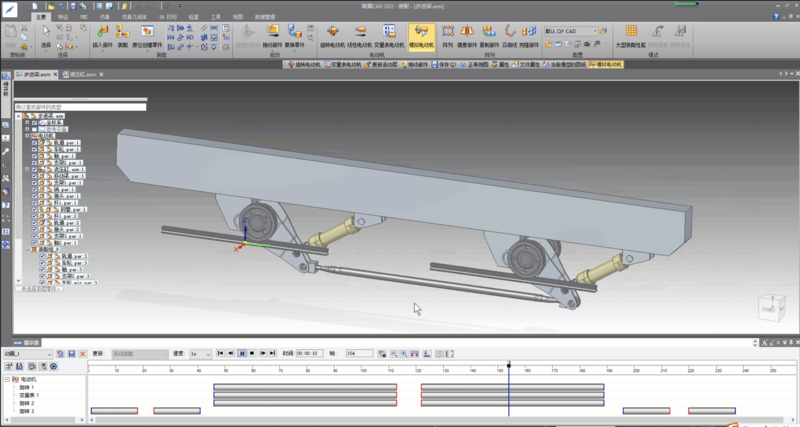

4  使用复制、粘贴、镜像调整时间线上的电动机，模拟步进梁运动

图4 模拟步进梁运动
