第七十六期｜青翼CAD技巧——青翼CAD链轮装配的技术
浏览次数：463发布时间：2023-04-09
字体大小： 【小】 【中】 【大】
在自动化行业，链轮是最常用的传动部件之一。链轮齿形、节距等链条相关尺寸加工是否正确，将直接关系到链条的使用寿命。
我们可以对链条进行装配，之后进行动画模拟运动，这样可以判断主要参数尺寸是否正确。青翼CAD可以快速实现链轮的装配，并且可以进行动画模拟。
下面来看一下具体操作步骤。

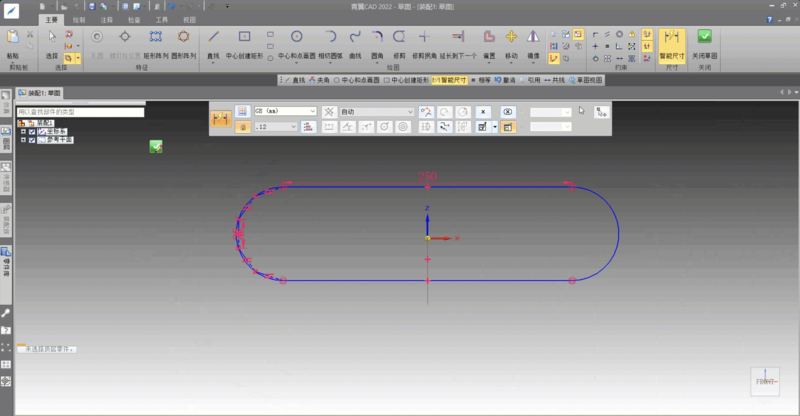

1 在装配体环境下完成链轮运动草图的创建
草图中的尺寸是根据链轮间距决定的。

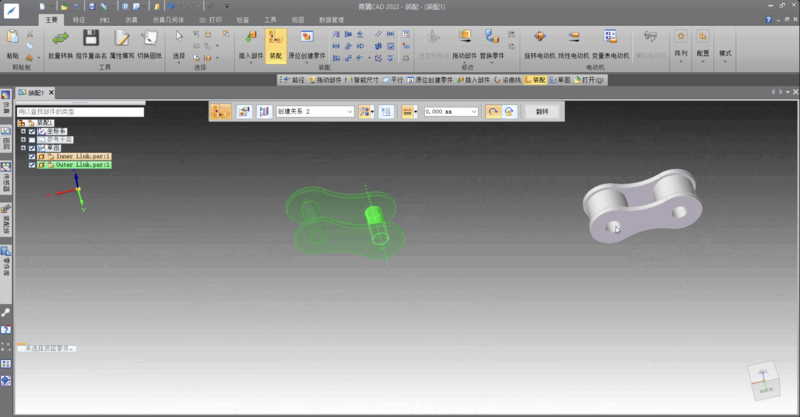

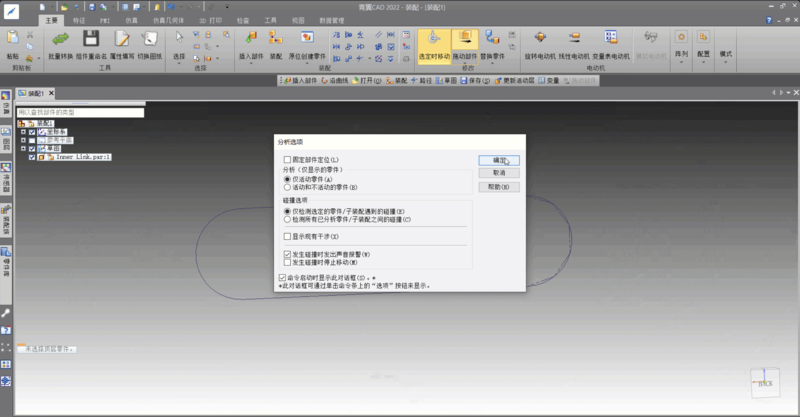

2 插入零件内链节，对其进行装配
3 插入零件外链节，对其进行装配

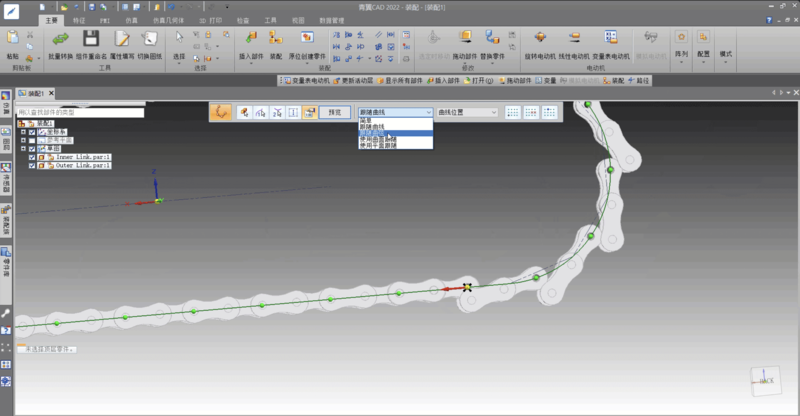

4 使用“沿曲线”阵列，对内链节和外链节进行阵列
5 把内链节约束条件中的“浮动”改为“固定”

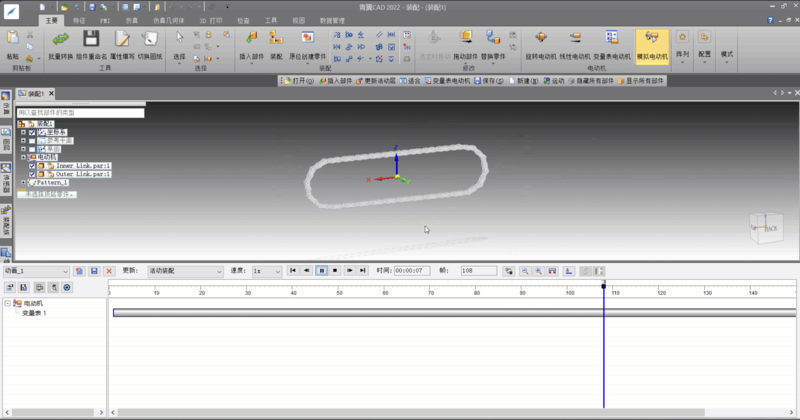

变量电机表中的“变量”选择“固定值”，“速度”修改为“25mm/s”，点击“模拟电动机”。
