今天我们介绍青翼CAD在注塑模设计中，帮助我们提高设计效率的命令。此部分内容分为两篇，第一篇已经介绍过了基础模具设计命令。第二篇主要介绍应用在模具设计中的常用命令，包括加强筋、凸台、通风窗和止口的设计命令。

青翼CAD在模具设计领域中也同样能满足用户需求，不仅包含基础快速设计，同时也为模具设计提供专业快速设计命令，帮助提升工作效率，从而达到降本增效的目的。

下面介绍帮助提升模具设计效率的几个命令。

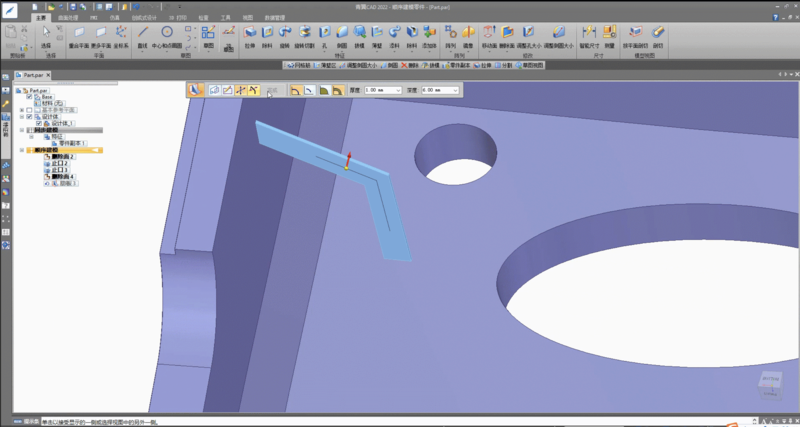

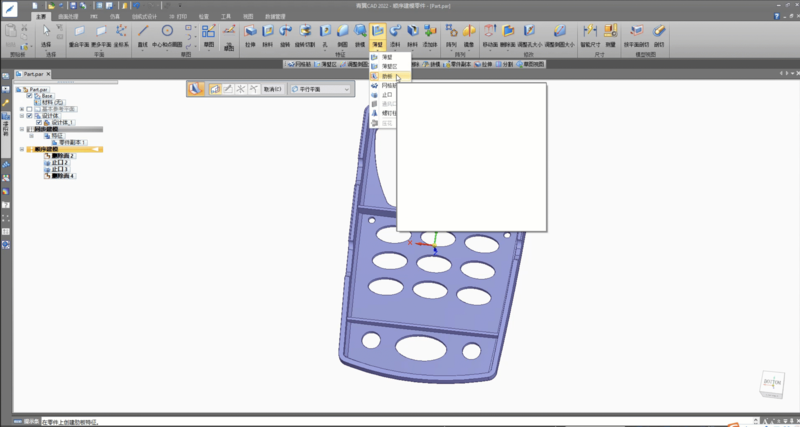

1  在模具设计中，常常会增加材料来使产品结构更加牢固，青翼中可以使用肋板命令，通过简单的草图和方向的控制，即可完成肋板设计，非常简单便捷

同时可以通过可视化工具条，回溯前面步骤进行参数的调整，以及不同的形状的修改，直到设计完成。



2  网格筋板设计

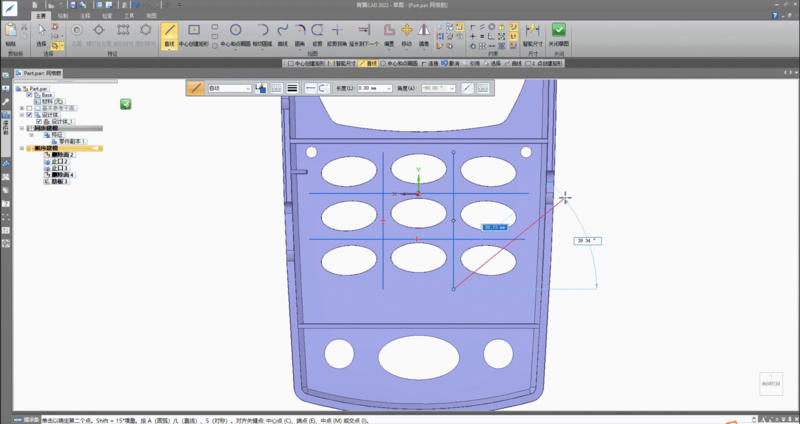

在青翼CAD中可以使用“网络筋”命令实现，在草图中绘制出筋板的俯视排版，就能快速完成网格筋结构排布。

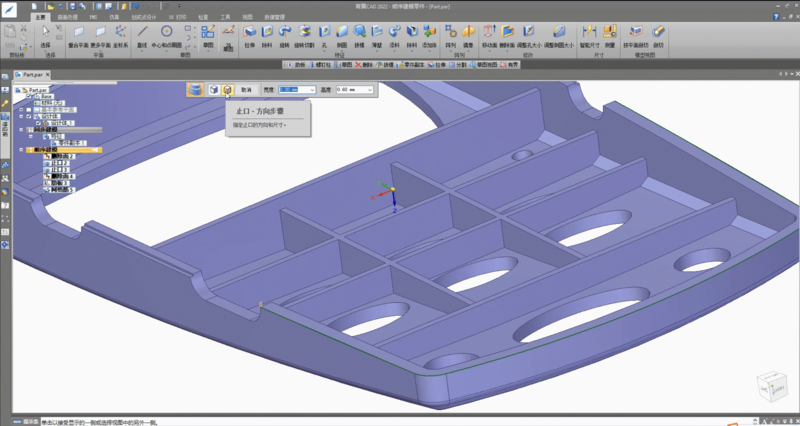

3  “止口”命令

止口的设计，可以起到产品装配限位和密封的作用，在青翼CAD中，只需要选择路径线和指派参数即可完成设计。



4  “通风口”设计

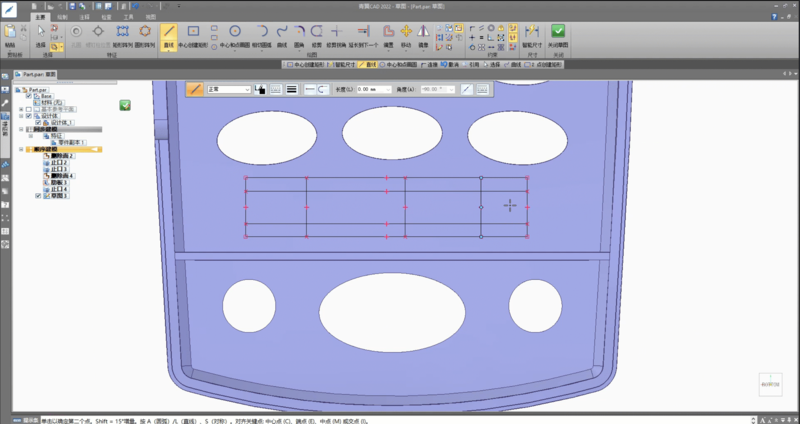

该命令首先需要绘制一个封闭的草图，在封闭的草图中可以增加纵线和横线。

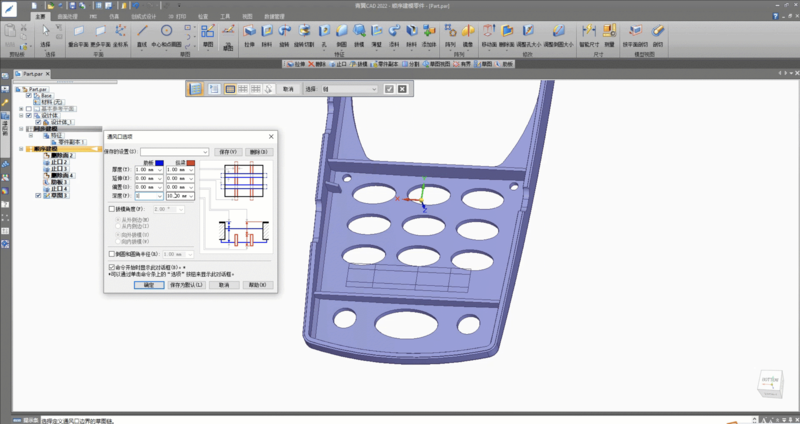

然后点击“通风口”命令，选择草图，识别区域，然后手动指派横纵梁和参数，就可以快速生成窗口。

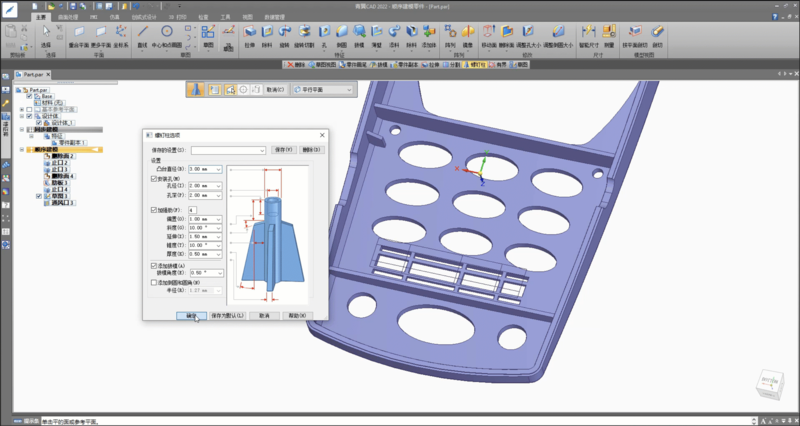

5  螺钉柱的设计

青翼提供螺钉柱的快捷设计方法，只需要把常用的参数填入，并记录在软件中，之后就可以反复调用此螺钉柱来总结。



上一节中介绍了在青翼CAD中关于模具设计的基本使用场景命令，这一节我们补充了青翼CAD中为提高工作效率，优化设计体验，提供的包括肋板、网格筋、止口、通风口和螺钉柱在内的命令。希望能帮助设计用户，在保证质量的情况下，同时提升设计速度，最终达成任务的交付。





---
