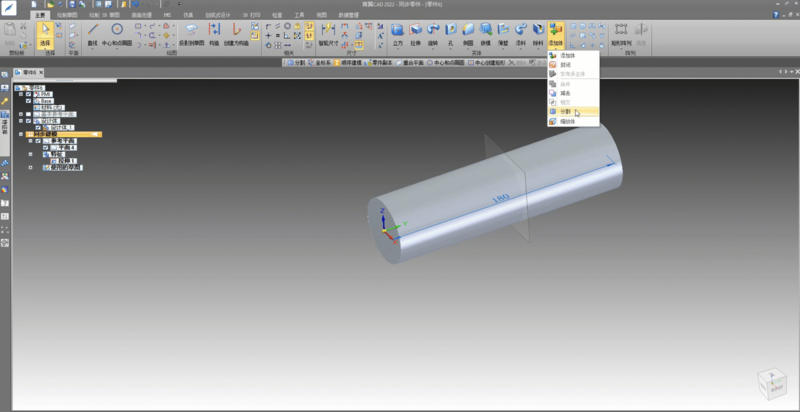

1  新建一个圆柱零件，使用“分割”命令，形成多体零件

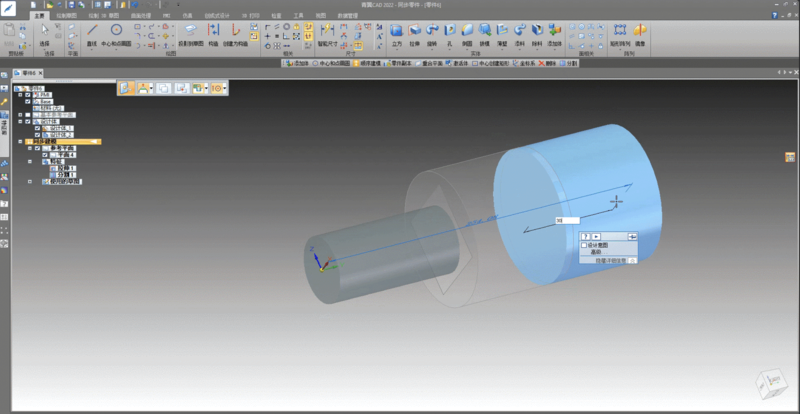

2  使用同步建模命令，快速修改一个体

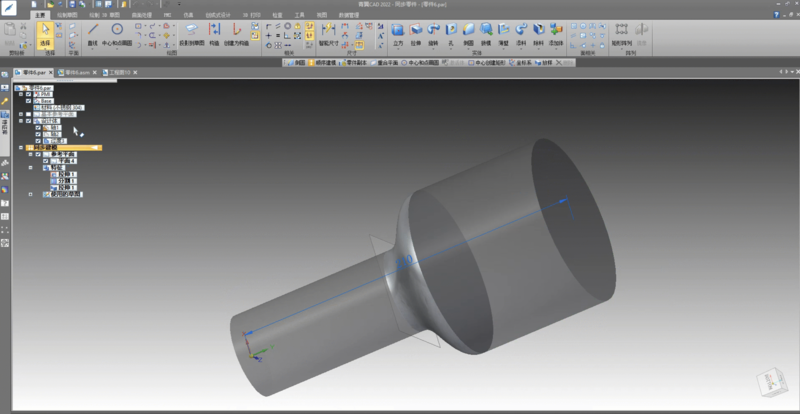

3  使用“添加体”，新增一个设计体，并使用“放样”命令，快速生成过度体

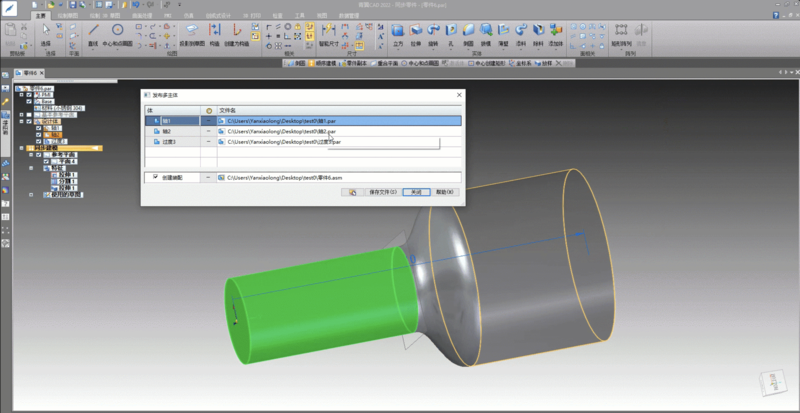

4  最后通过“发布”命令，将多体的零件，按照每一个设计体作为一个零件，生成一套实际装配，并保持关联

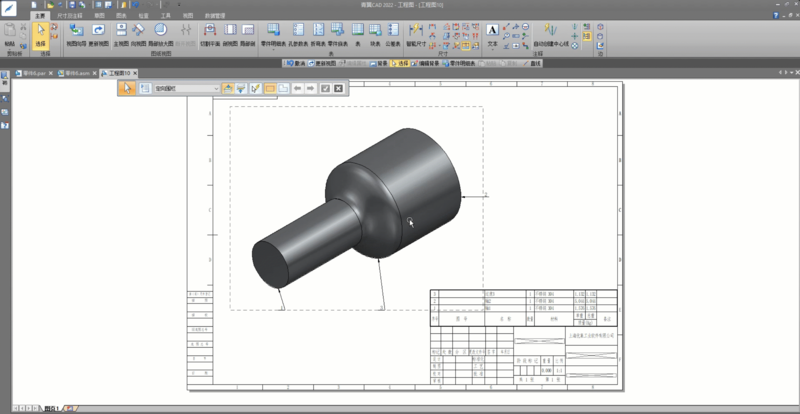

5  对实体装配创建工程图，并生成自动零件明细表，查看零件的材料和重量

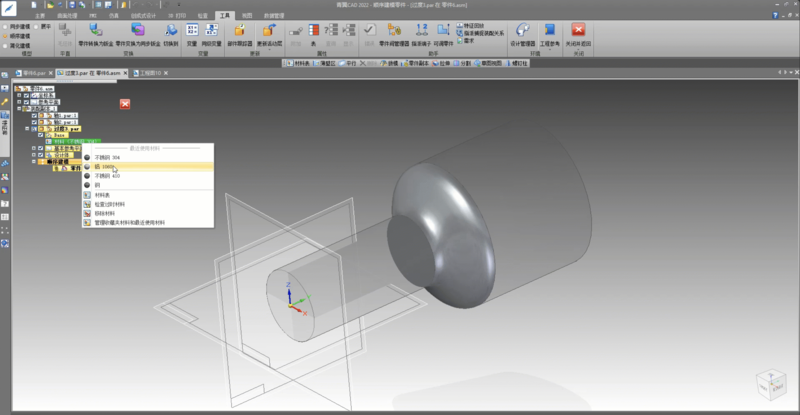

6  重新定义其中一个零件的材料，可以快速跟新到图纸中的材料和重量

7  在多体设计的零件中，修改其中一个设计体的特征，可以通过关联关系，影响到对应的零件，自动更新

在自顶向下设计时，也可以用到多体设计：比如在零件中进行多体设计时，只考虑零件间大概的定位和形状，生成的实体装配后，再对零件进行详细设计。之后零件间定位有变化，可以在多体设计的零件中进行修改，来影响后面的实体装配，达到总体控制在多体设计中，零件设计在实体装配中，同时保持关联关系。总之，多体设计，能帮助我们进行快速的总体装配设计，同时避免了复杂的装配操作，极大地提高了设计效率。
