第四十二期|青翼CAD技术——装配打包工具

浏览次数:863发布时间:2022-07-08

字体大小: 【小】 【中】 【大】

近代,随着制造业发展,工业设计从二维逐步迈入三维时代。精密零部件的设计,尤其在传统制造业、船舶、汽车、高铁等领域,无疑都离不开工业软件的支持。可以说,没有工业软件就没有高端制造。

同时,一个让人无法回避的现实是,我国制造业领域所使用的工业软件基本被国外垄断,随着贸易战的升级,工业软件已经成为一个卡脖子问题。发展完全自主可控的国产工业软件尤其计算机辅助设计软件CAD已经是迫在眉睫,更是国家的战略。

装配打包功能,是将整个产品的零组件,包括各个文件夹的子组件,引用的标准件还有他们的图纸,都打包复制出来,放置到选择的文件夹中,并且可以按原文件层级结构放置,或者都统一放到一个文件夹下,这个功能,主要应用与数据的分享,能帮助客户提升工作效率。

接下来让我们一起以实例来看看,如何进行操作吧。

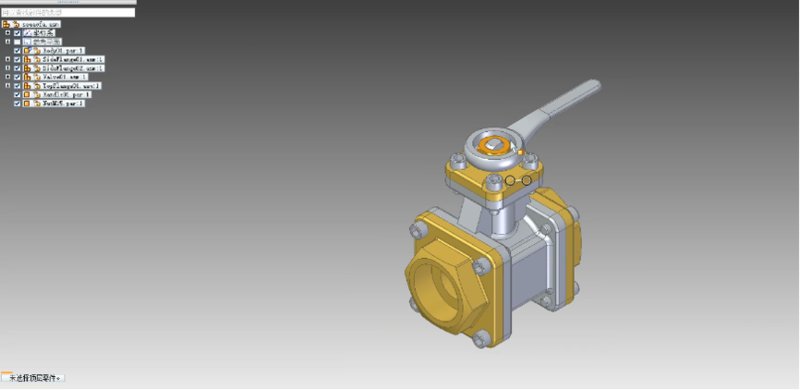

1  启动青翼CAD,打开一套装配

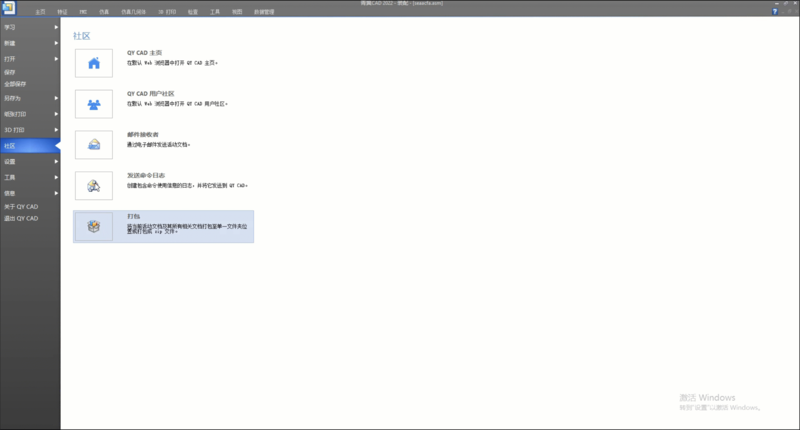

2  在菜单中,找到社区,然后点击打包



3  选择是否包含图纸和仿真

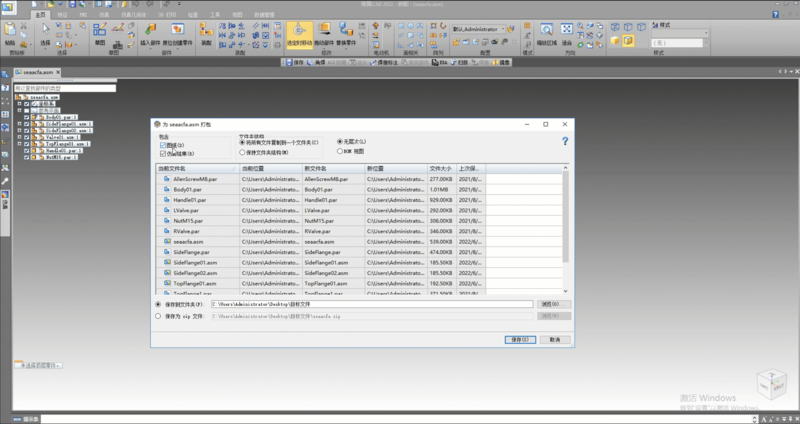

4  然后选择是否将装配按原文件夹层级进行放置还是放到一个文件夹下

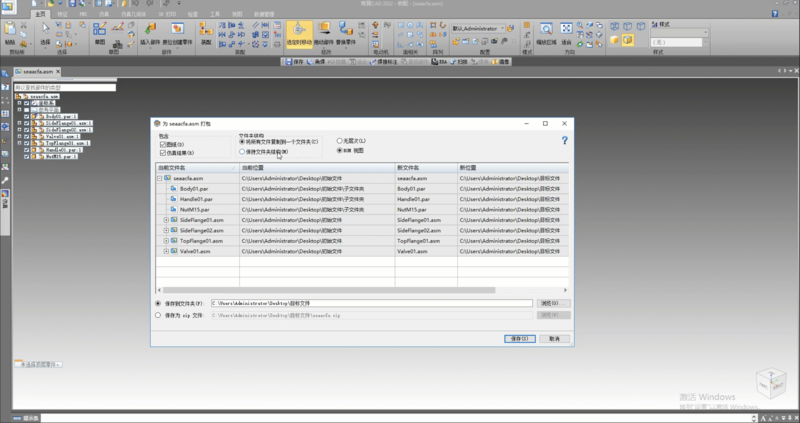

5  然后可以切换是否按照BOM结构来进行排列查看装配

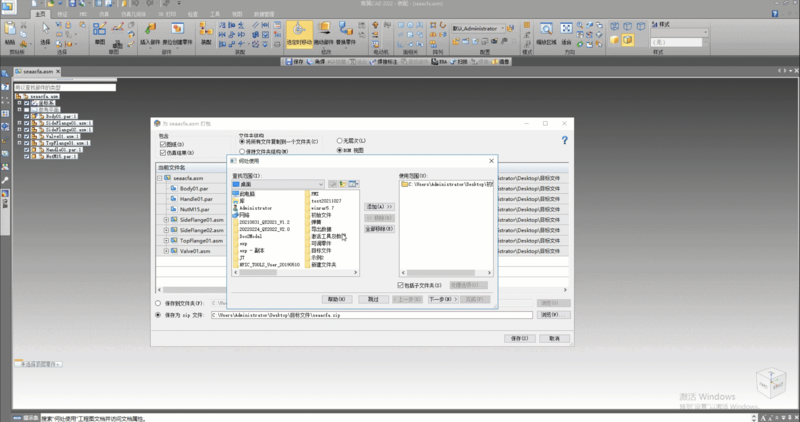

6  最后点击是否压缩打包,点击完成
