第六十七期｜青翼CAD装配技巧——捕捉装配关系
浏览次数：480发布时间：2023-01-30
字体大小： 【小】 【中】 【大】
在做产品设计时，我们经常会重用一个零件进行装配，比如一个螺栓，需要装配到不同的位置，这些目标零件的装配关系往往又是相同的。如果我们一个个添加相同的装配关系，不仅枯燥而且需要耗费大量时间，降低了我们的工作效率。这时候我们就会想到，是否能够只装配一次，系统可以记录该零件的装配过程，再进行重用，节省很多步骤及时间。
在青翼CAD中，可以使用“捕捉装配关系”命令，捕捉用于定位已放置到装配中的零件或子装配的装配关系和面，以后再次放置零件或子装配时，需要的步骤就少了，极大地提高我们的工作效率。但是需要注意的是，“捕捉装配关系”命令，不能捕捉角度关系。
那就以一个实例来看看在青翼CAD中是怎么做的。

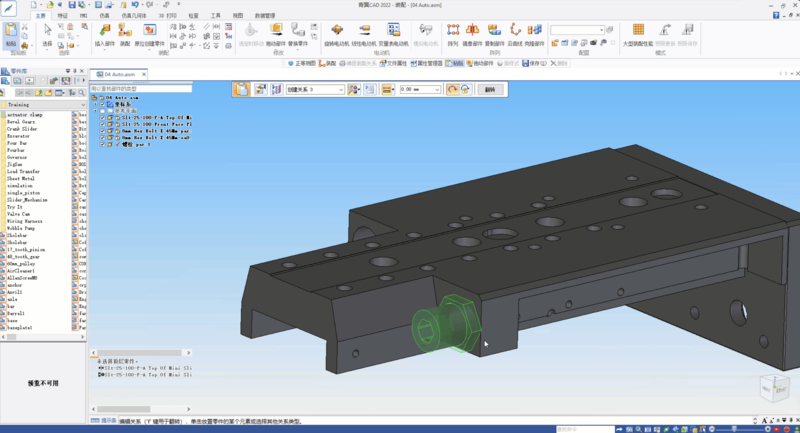

1 打开一个装配，从标准件库中调用一个螺栓，先按照传统的方式装配第一个零件

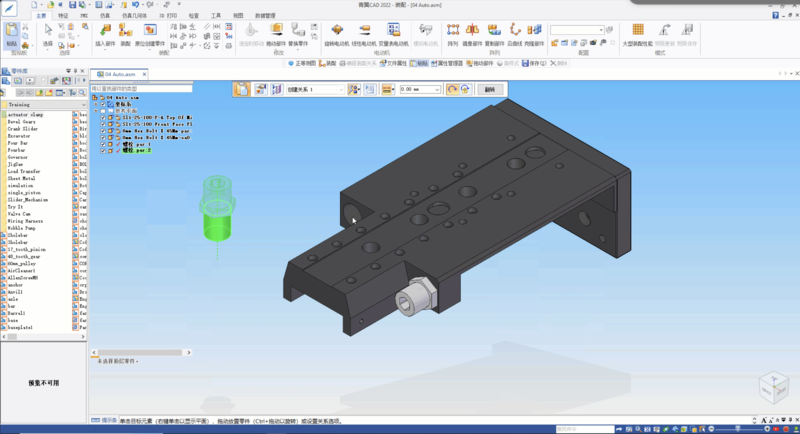

2 当我们重用该零件时，按照传统的方式，我们需要重复装配过程

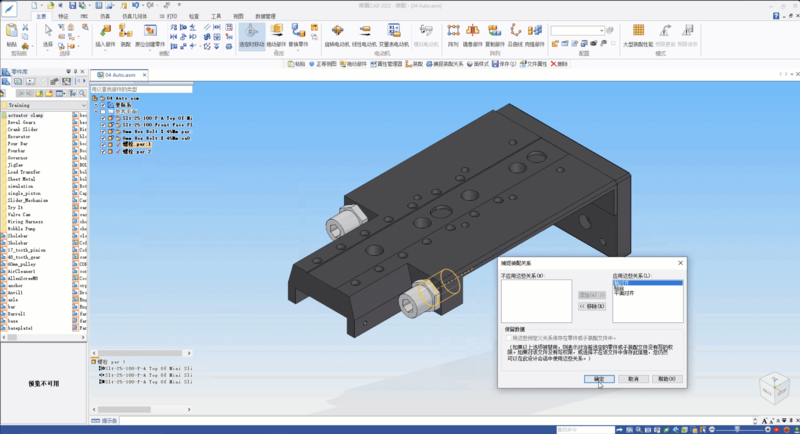

3 选择需要重用的零件，选择“捕捉装配关系”，系统会自动捕捉零件的装配关系

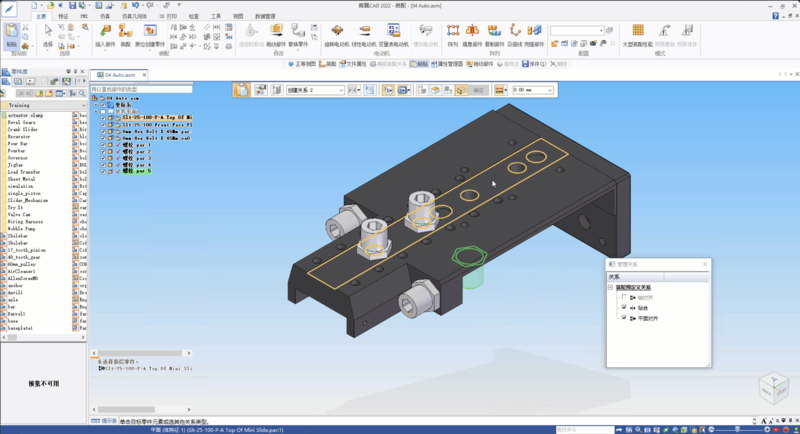

4 重用该零件时，系统会自动弹出捕捉的装配关系，根据捕捉的装配关系，选择目标面即可，完成装配
