第六十六期｜青翼CAD装配技巧——复制部件实例
浏览次数：549发布时间：2023-01-09
字体大小： 【小】 【中】 【大】

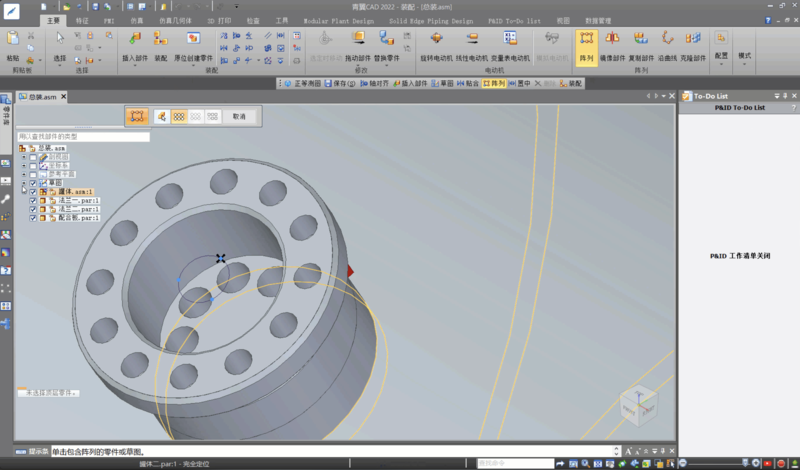

在装配的过程中，为了操作的简便性我们有时会阵列一些零部件，但是由于“阵列”命令的特性，其在阵列零件时不会创建装配关系。而随着装配的继续进行，当我们想用“克隆”命令快速重复装配这些阵列零件时就会发现，由于“克隆”命令是基于原始零件的装配关系来生成克隆零件的装配关系的，所以对于阵列出来的零件将无法自动生成装配关系，无法满足要求。
对此青翼CAD提供了名为“复制部件”的命令，能通过目标零件或目标坐标系定向装配部件，所以即使是对阵列生成的零件进行操作也可以保持配合关系。通过将“克隆”和“复制部件”的结合使用既可以快速完成重复装配，又可以保持配合关系。
下面通过一个实例来具体演示。

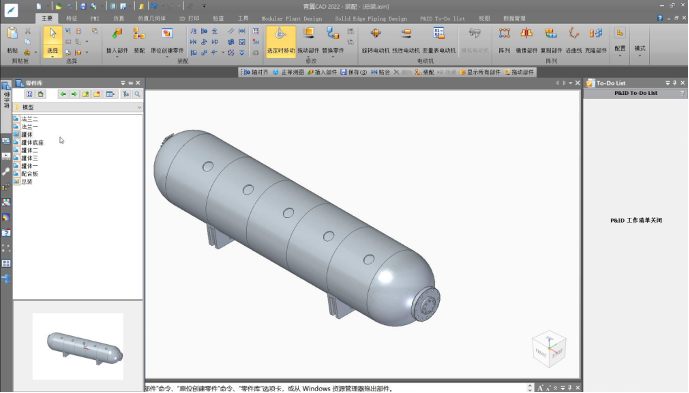

1 建立装配，并安装罐体模型

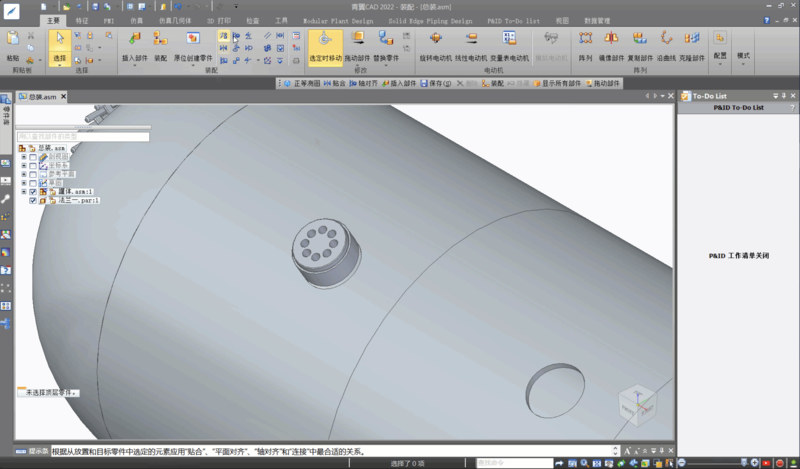

2 先按传统方式安装首个法兰模型及配合板模型

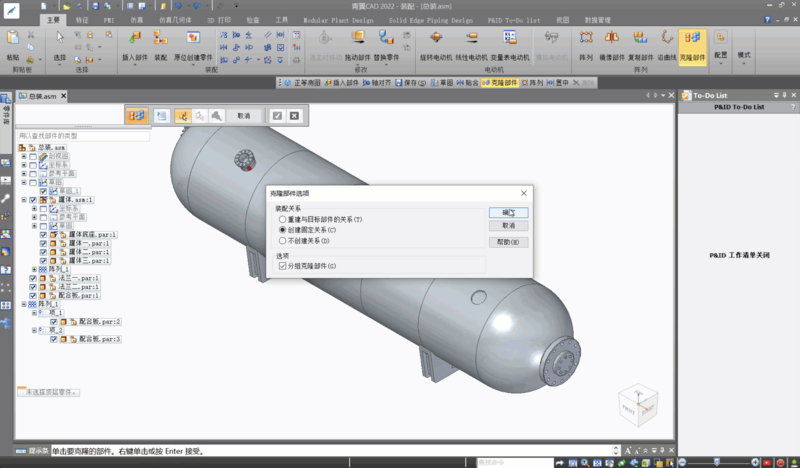

3 如果直接使用“克隆”命令进行装配，生成配合板模型将是欠约束的，即使通过修改“克隆”命令的设置也只能生成固定的装配关系，无法达到我们需要的效果

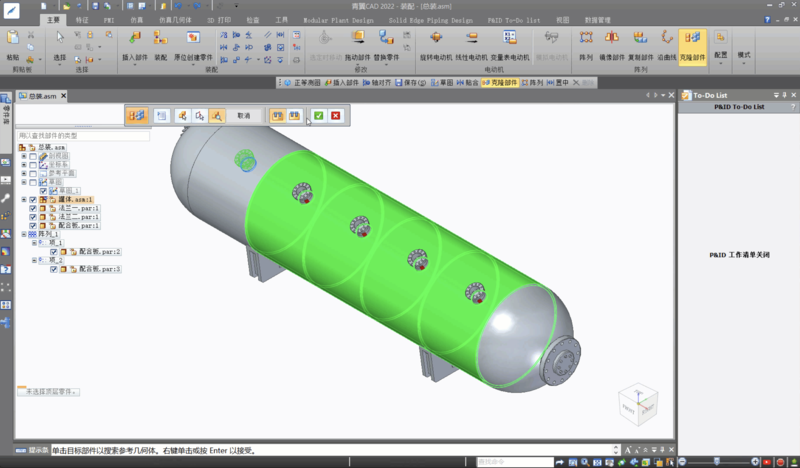

4 将“克隆”命令和“复制部件”结合使用的话便可以达到一个比较理想的效果

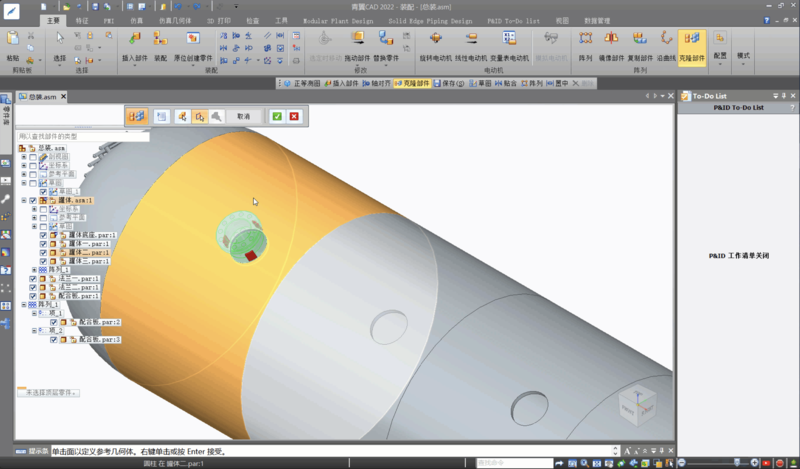

首先将法兰单独进行克隆。

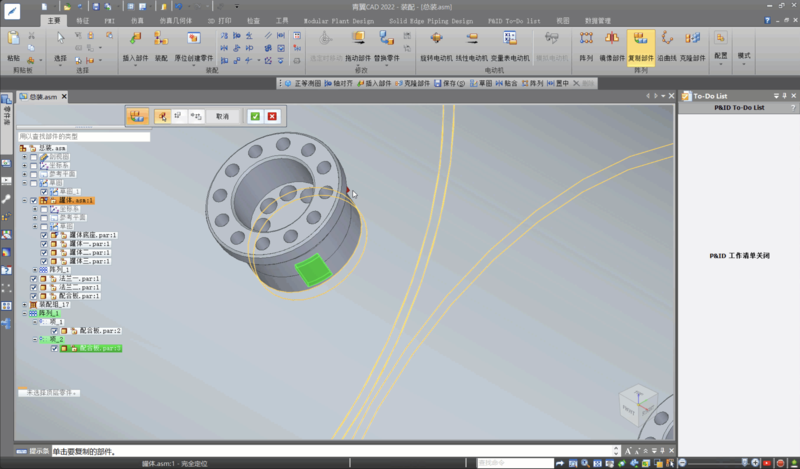

再将配合板通过“复制部件”功能进行装配。

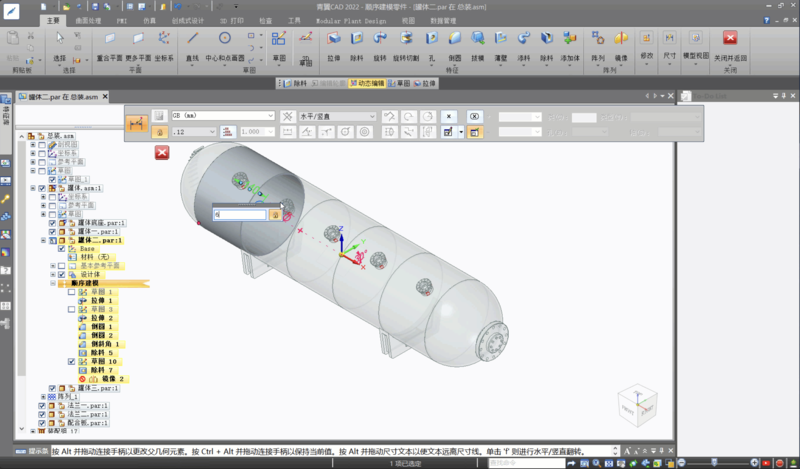

装配完成后修改罐体上安装孔的位置，更新后可以看到法兰和配合板自动更新装配位置。
