今天我们介绍青翼CAD在注塑模设计中常用的命令。此部分内容分为两篇，第一篇主要介绍在注塑模设计时，缩水率的调整，分模的方法和拔模斜度的设置。第二篇主要介绍在青翼CAD中提供快速设计模具的命令，包括加强筋、凸台、通风窗和止口的设计命令。

1  注塑模设计，常常会设置模具的缩水率，在青翼CAD中，我们使用“缩放体”命令，来调整模型的放大和缩小，也可以在添加“零件副本”时，设置收缩率

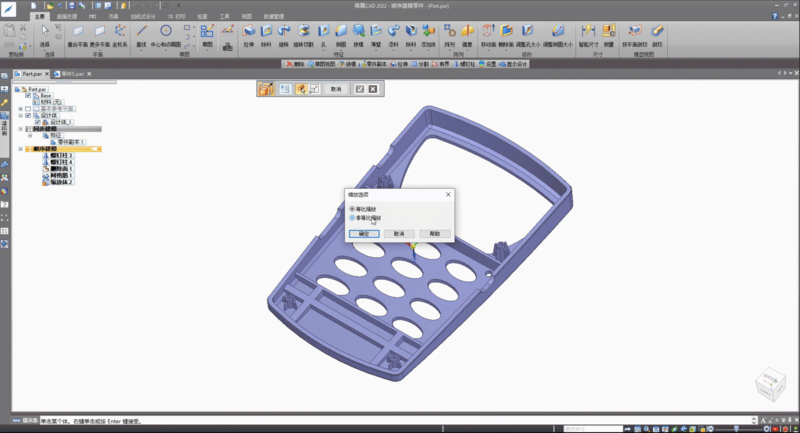

缩放体命令，调整放大缩小

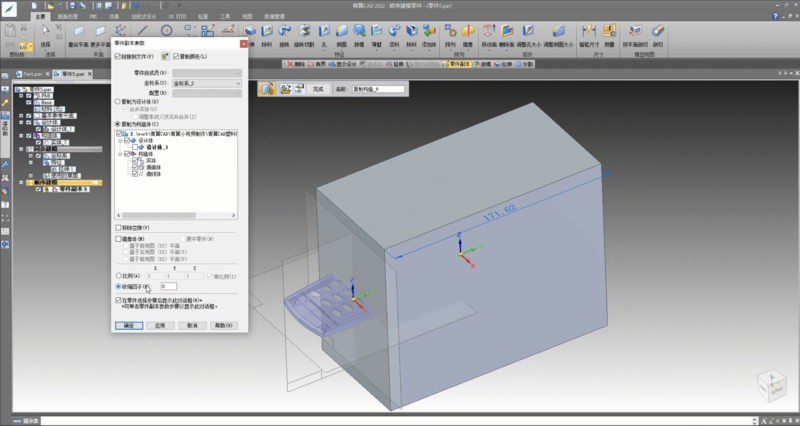

添加“零件副本”时，设置收缩率

2  接着是分模，简单的可以通过基准平面进行分模，复杂的可以通过绘制草图曲线来拉伸分模面

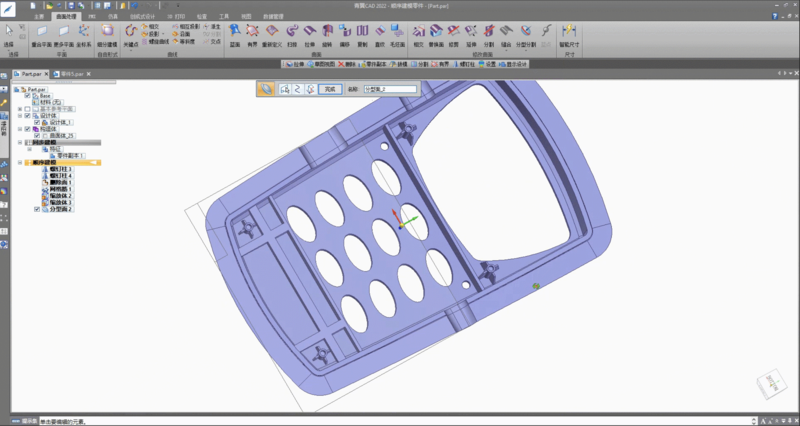

使用“分型面”功能，快速构件分型面

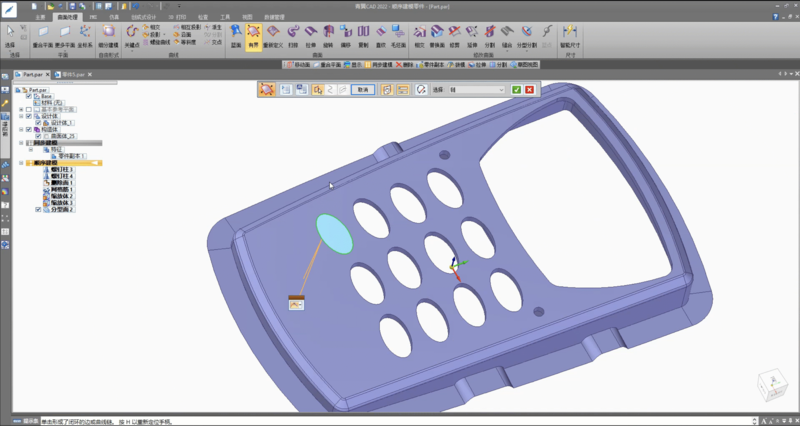

使用“有界”命令，绘制封闭曲面

3  最后在注塑模设计中，比较重要的就是拔模斜度，方便模型顺利出模，在青翼CAD中，使用“拔模”命令，就可以快速进行拔模了

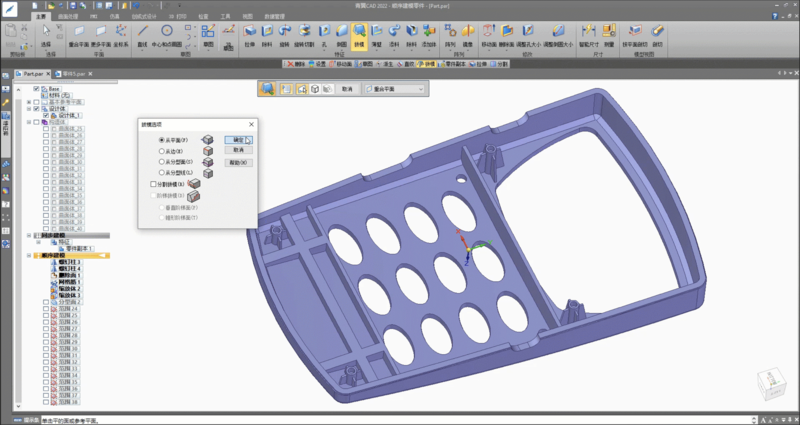

使用拔模命令中“从平面”进行拔模

使用拔模命令中“从分型面”进行拔模

通过“拔模面分析”，查看拔模情况
