在产品设计过程中，我们经常会碰到一些面需要修改成特殊的颜色，用于产品的渲染或者满足企业内部对于颜色的一些相关定义。

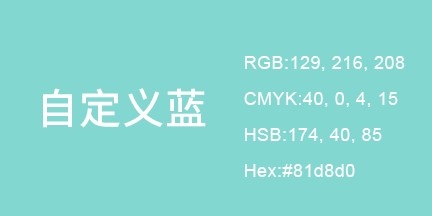

1  首先找到自定义颜色的RGB值，以该蓝色为例，转换为青翼CAD的RGB值

图1 找到自定义颜色的RGB值

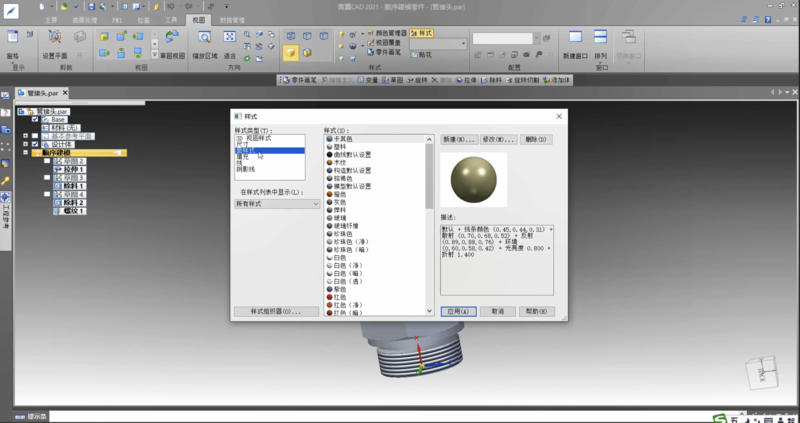

2  进入青翼CAD，打开模型，选择“视图——样式”，选择面样式

图2 选择面样式

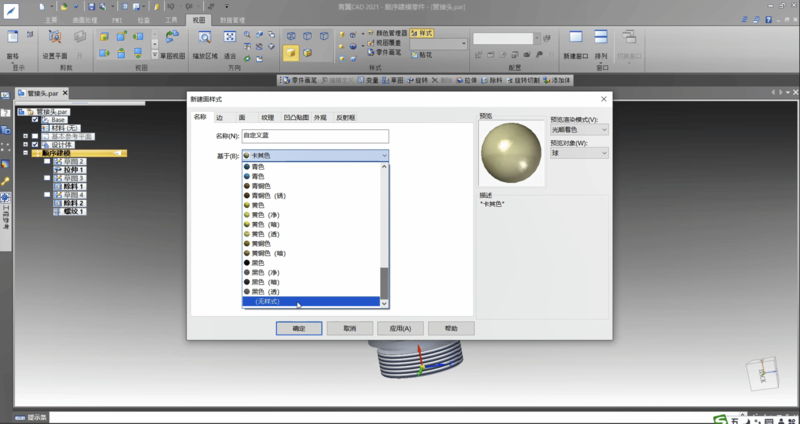

3  选择新建，设置颜色名称为“自定义蓝”，基于设置为“无样式”

图3 设置名称

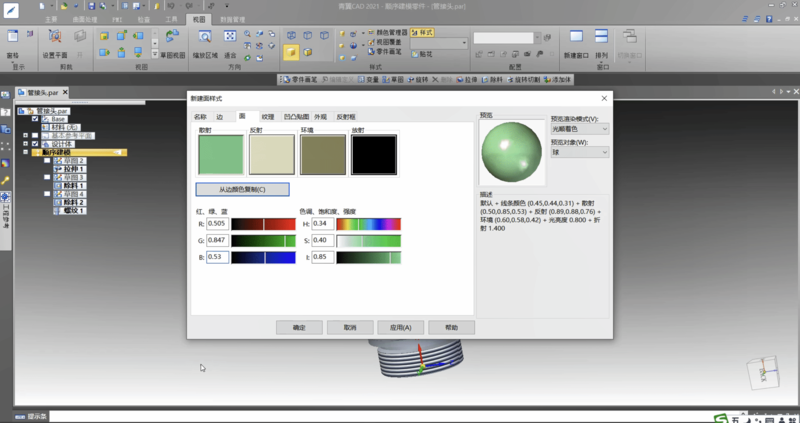

4  将蓝色的RGB值除以255，得到青翼CAD的RGB值，填入选项卡里

图4 设置RGB值

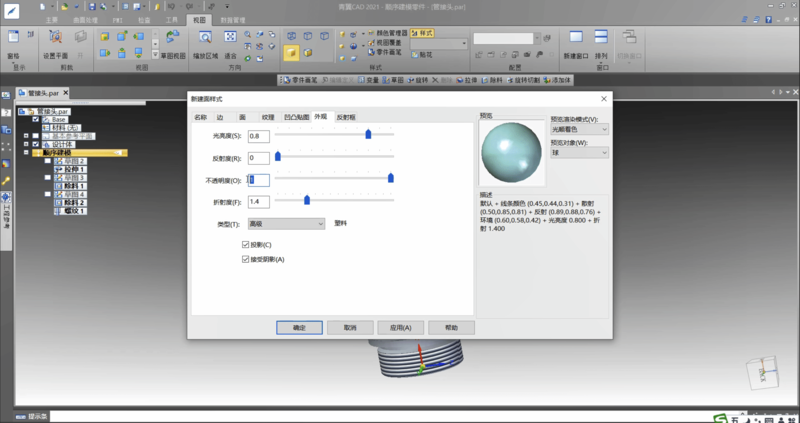

5  点击外观选项卡，可以对面样式设置透明度

图5 设置透明度

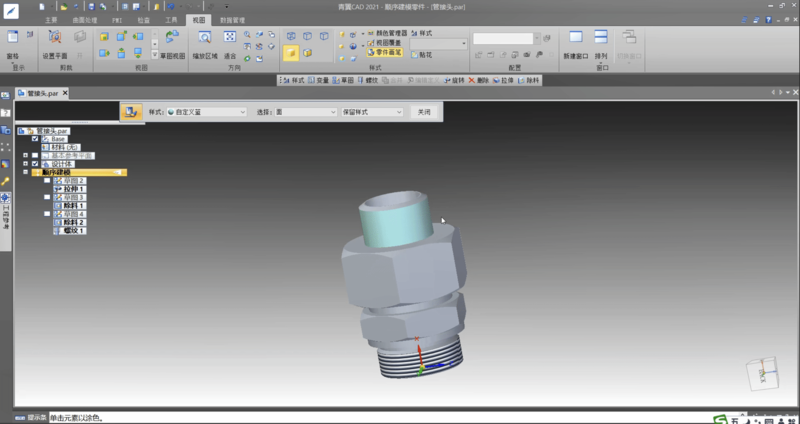

6  点击视图——零件画笔，选择刚刚新建的面样式，对模型表面面进行设置颜色

图6 设置面的颜色

通过青翼CAD可以快速地自定义面的样式。如果想永久保存该新建的面样式，可以修改青翼CAD的模板文件。
