第六十一期｜青翼CAD工程图之孔标注
浏览次数：653发布时间：2022-12-04
字体大小： 【小】 【中】 【大】
产品设计过程中，我们经常会遇到很多孔，比如通孔，螺纹孔，沉头孔或埋头孔，还有锥孔。如何在图纸上快速的一目了然的对孔进行标注，提高出图效率，是我们设计师经常考虑的一个问题。在青翼CAD中，系统提供了多种孔设计和孔标注的完美解决方案。
在青翼CAD的建模环境中，创建孔的时候，也可以把这些孔数据保存到孔的数据库文件中。青翼CAD提供了一个开放的环境，允许用户自定义添加企业的设计标准及孔的类型。不仅功能强大，而且操作方便，极大的提高了设计效率。
接下来让我们一起以实例来看看，如何在青翼CAD工程图设计环境中对孔进行快速标注。

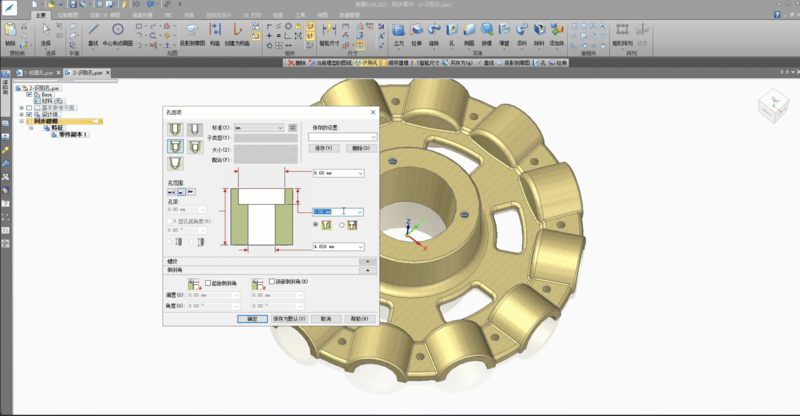

01 首先进入到建模环境，进行孔特征设计

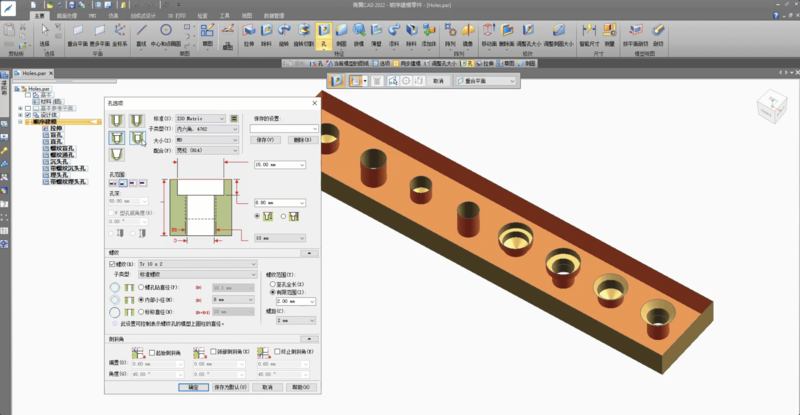

从特征列表可以看出，孔特征中包含多种孔的创建子类型，同时，对创建好的孔数据库文件也可以自定义更改，保存到系统数据库中，方便后续设计时快速调用。
2 对于一些异种CAD数据的孔特征，在同步环境中，不仅可以快速的把数据转变为特征模型，而且也可以利用自动识别孔命令，对其进行孔特征识别和快速修改

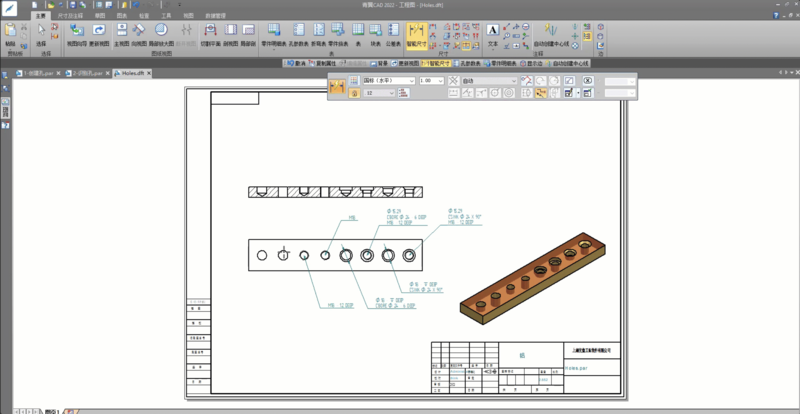

3 在工程图环境中，通过孔的智能标注方法，特征标注。可以更加方便快速的进行一系列孔类型的标注

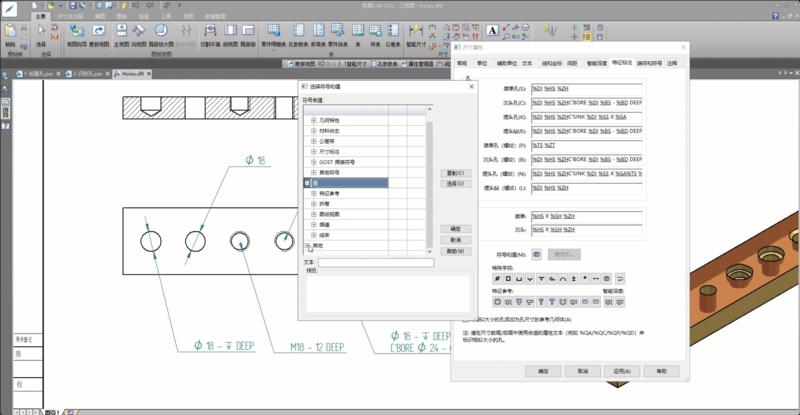

4 除过孔类型标注外，系统也提供了多种自定义配置内容的方式。方便用户快速自定义

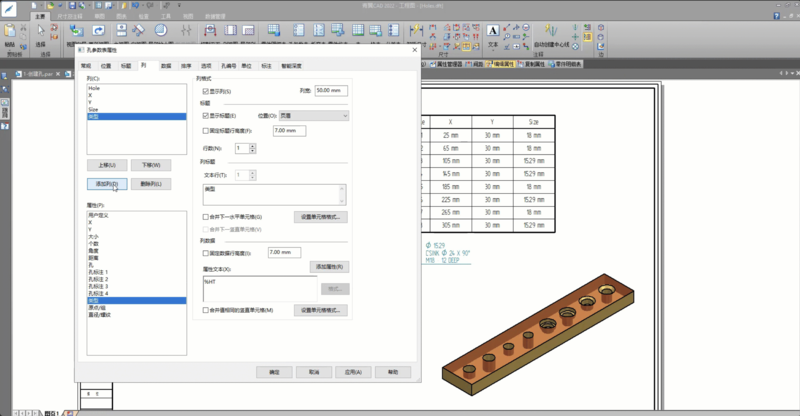

5 青翼CAD也支持孔表的输出，选择孔后，孔表自动生成，同时右键孔表属性，也可以对其样式进行修改
通过以上青翼CAD孔标注实例，我们不难看出，青翼CAD不仅可以方便快速的创建各种孔类型，也可以更加方便快速的对各种孔类型图纸进行标注及修改，极大的提高了设计师的出图效率。
