青翼CAD软件对模型出工程图，添加视图时，如果掌握了一些操作技巧或操作流程，能快速帮助设计人员顺利地添加满足需求的各种视图。

青翼CAD工程图模块，针对视图操作方面，掌握一些操作技巧，能提高出图效率。

下面通过几个小实例，演示一下视图操作时的技巧。

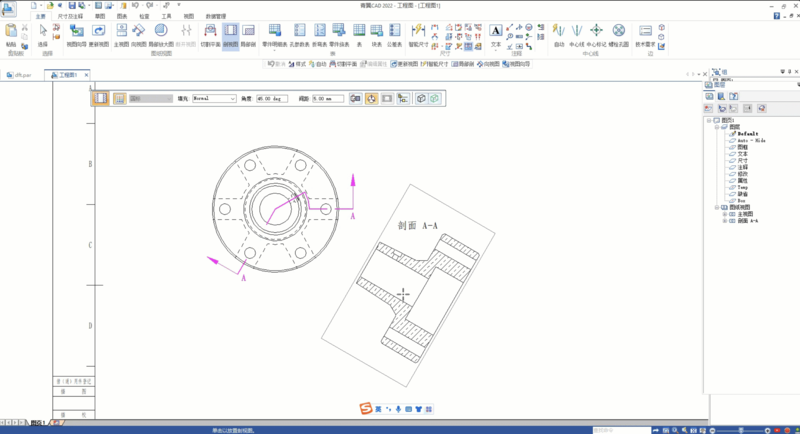

1  旋转剖视图投影方向控制：选中剖切线后，要先选择控制剖切方向的线段，再点击视图的放置位置

图1 旋转剖视图方向控制

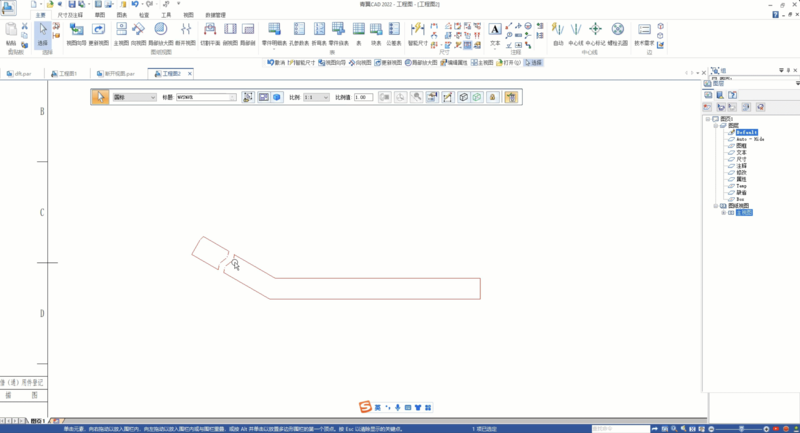

2  断开视图新断开方向控制：点击 定义断开轴 按钮，定义新的断开方向

图2 断开视图方向控制

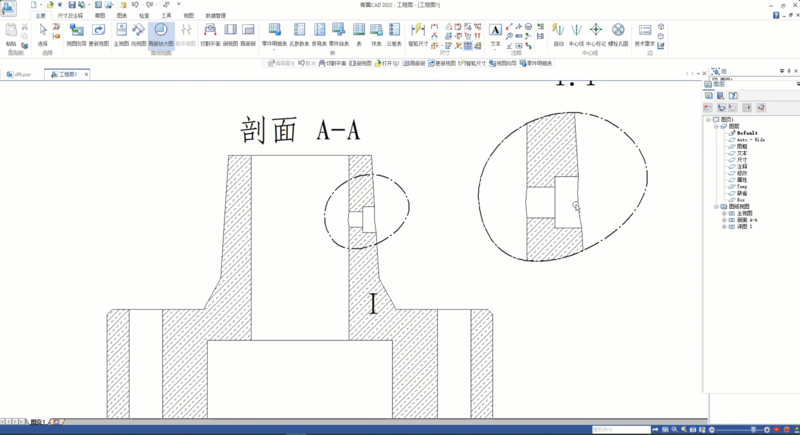

3  局部放大图边界形状控制：可通过草图绘制边界线

图3 放大视图边界形状控制

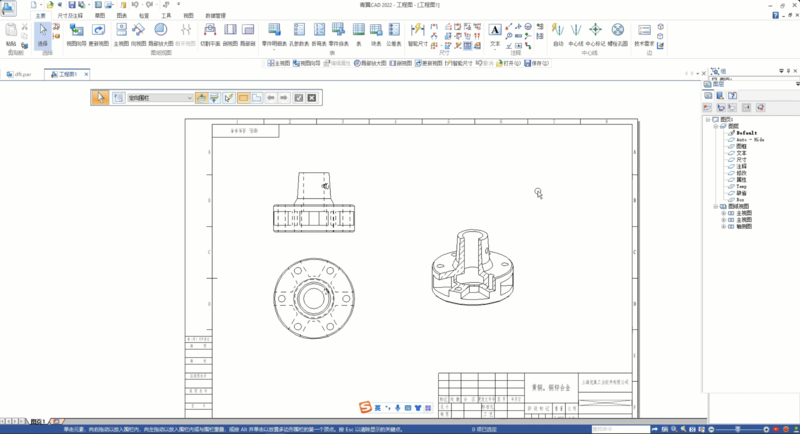

4  局部剖操作步骤

图4 局部剖应用

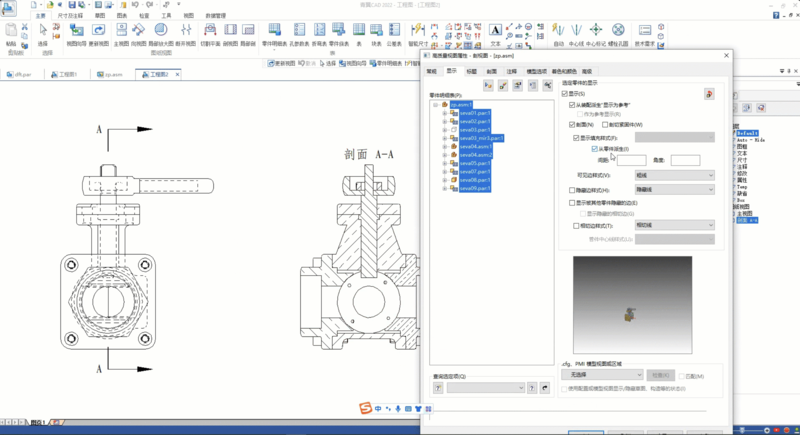

5  剖面线（单件、装配）编辑

图5 剖面线编辑
