第六十二期｜青翼CAD——标准件库的使用
浏览次数：619发布时间：2022-12-06
字体大小： 【小】 【中】 【大】
在产品设计过程中，我们经常会用到标准件库。标准件的使用极大地节省了产品的制造成本。在产品开发过程中标准件库同样能节省大量的设计成本，如果没有标准件的三维模型库，工程师将花费大量的时间在简单的重复建模工作上，造成设计资源的浪费。除了通用标准件，我们往往还有一些自制件需要作为标准件再次使用。
在青翼CAD中，我们可以将自制的零件或装配导入到标准件库中，在产品设计时直接调用，极大地提高我们的工作效率。
自制件分为零件和装配，两者导入的方法大致相同。那就让我们看看青翼CAD是怎么做的。
零件导入
1 打开青翼CAD的标准件库

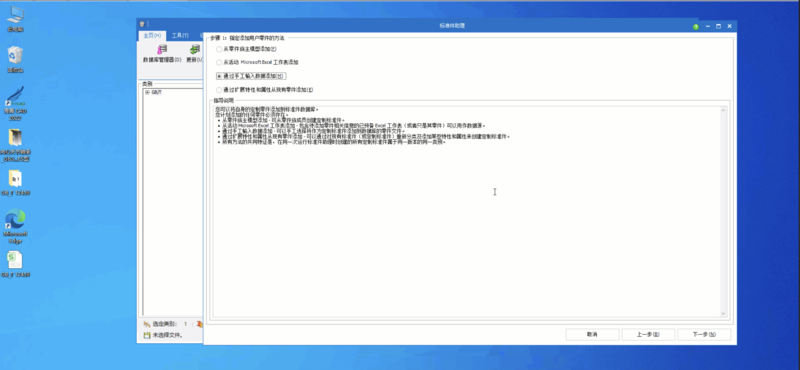

使用“标准件助理”，通过“手工输入数据”导入自制件，选择“添加路径”，可以批量导入数据，选择“常规标准件”进行导入。

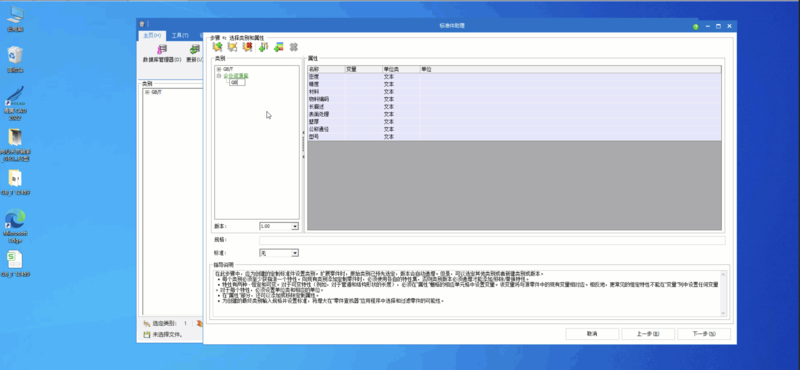

2 搭建层级分类结构，可以对类别进行重命名

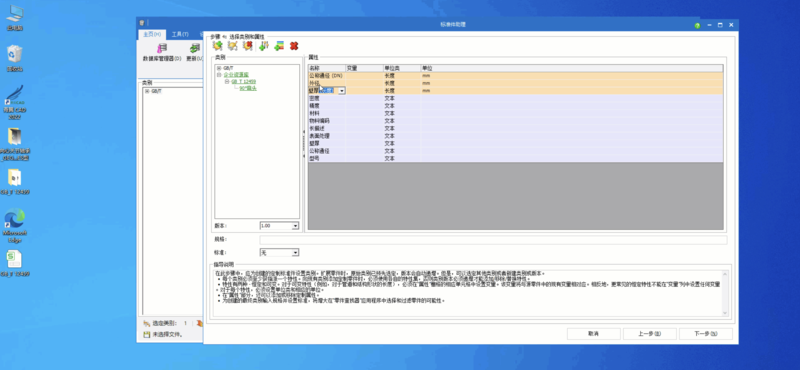

3 添加特性，使我们在后续调用时，更容易找到需要的数据

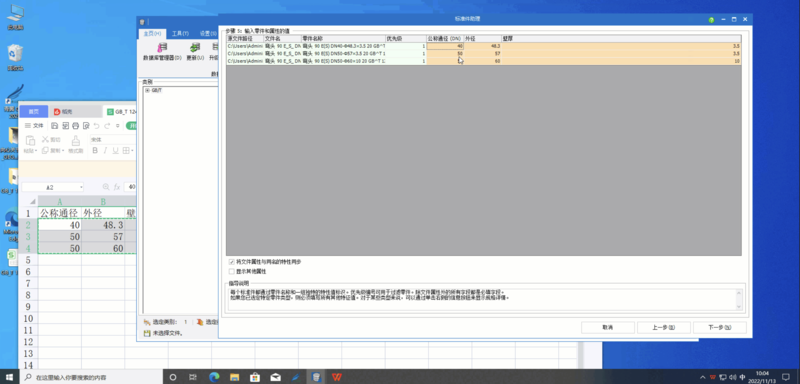

4 填写特性内容，支持从电子表格中复制粘贴

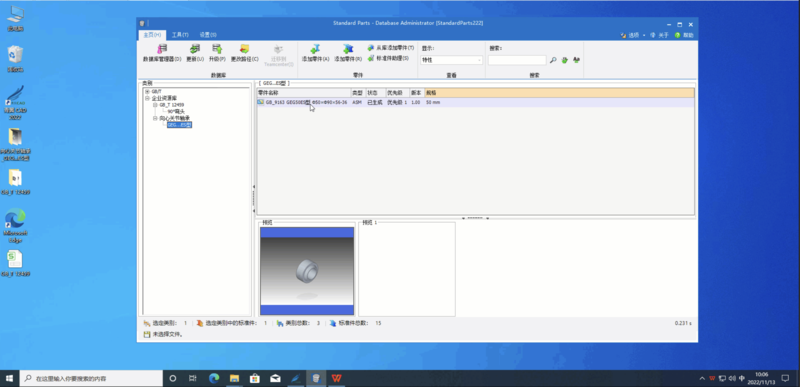

5 选择导航类别，开始注册导入，待注册完毕后，自制零件导入完成
装配件导入
1 自制装配件导入时，只需导入顶层装配

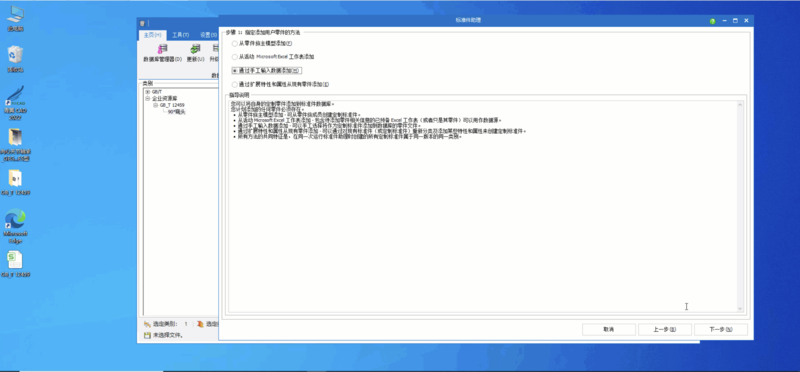

2 选择“常规件标准”导入
搭建层级分类，添加特性，填写特性内容，选择导航类别，开始注册导入，待注册完毕后，点击完成。

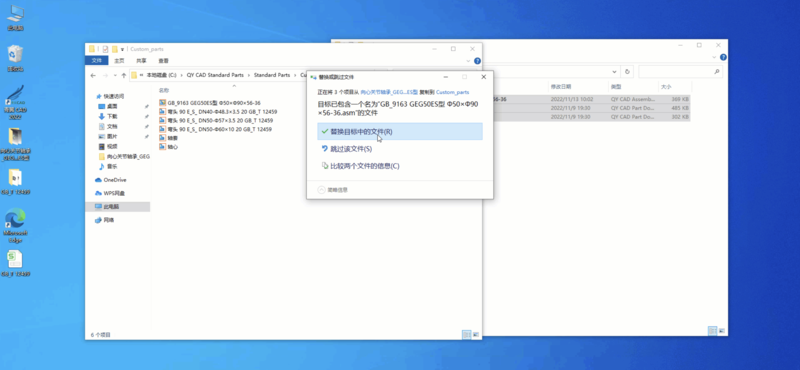

3 注册完成后，将装配文件及子部件文件拷贝到后台标准件库中

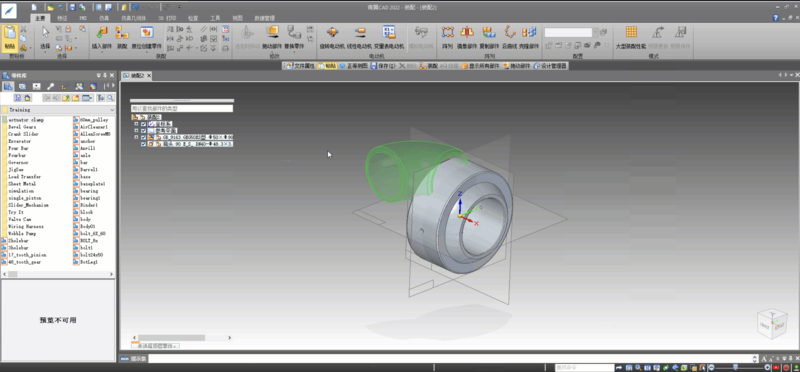

4 在青翼CAD装配环境下调用导入的自制件，通过特性的选择，确定唯一数据
