第九十期｜青翼CAD技巧——方程驱动曲线功能实例
浏览次数：212发布时间：2023-07-23
字体大小： 【小】 【中】 【大】
在机械设计中渐开线、螺旋线、抛物线等曲线是一类常用特征，通常情况下对于这类曲线，可以使用“按表创建曲线”功能来进行绘制。但是“按表创建曲线”是按照基准坐标系进行定位的。对于一些复杂的模型，或者曲线需要放置在倾斜的偏置面上时，如果继续使用“按表创建曲线”功能来进行创建，则需要在原有曲线公式的基础上添加上偏置量，增加了公式的复杂度和建立难度。
对此青翼CAD 2022提供了“方程驱动曲线功能”，不仅可以直接通过公式创建常用曲线，省去了建立表格的繁琐。同时也可以通过指定坐标系的方式将曲线直接建立在偏置面上。
下面以一个偏置齿轮为例说明其建立方法。本次示例的渐开线曲线参数为：m=4，z=48，α=20°，大径为200mm，小径为182mm的外齿轮。
1 在变量表中建立相应的参数

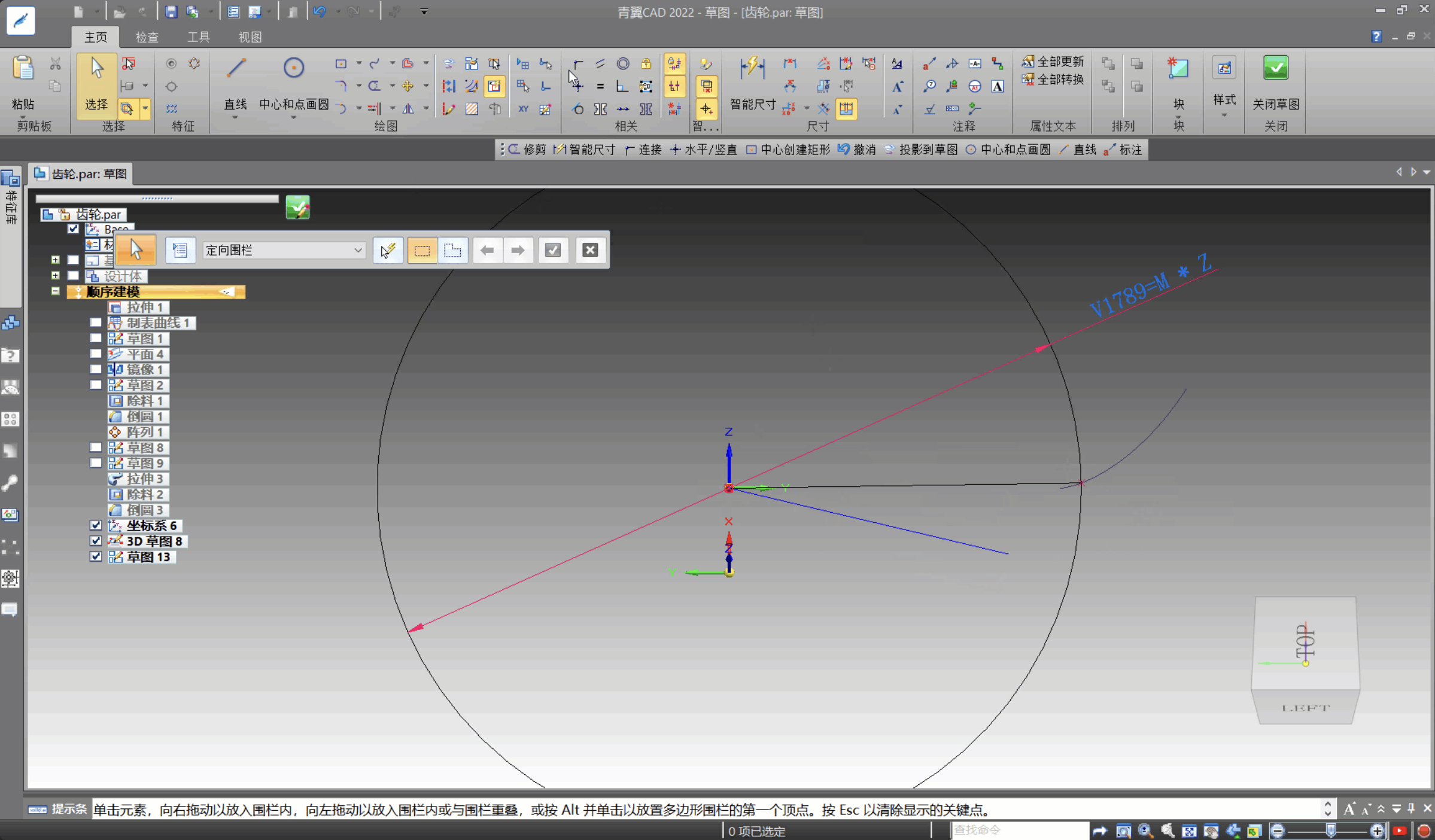

2 在需要创建曲线的偏置面上创建相应的坐标系，用于曲线定位
3 在”3D草图”环境下点击“方程驱动曲线”命令，选择默认曲线中的“Involute of Circle”曲线。修改相应参数，并修改参考坐标系
4 在偏置面上建立出齿槽轮廓
5 除料生成齿槽特征，并阵列完成整个齿部建模
