第九十一期｜青翼CAD——如何在装配下自由调整管路件
浏览次数：201发布时间：2023-07-25
字体大小： 【小】 【中】 【大】
在日常设计中经常会遇到一些油管，气管等管路部件，通常情况下为了便于管理。会要求同一类型同一尺寸的管只能存在一个ID号。但是在设计过程中往往又需要这些管路，能够在不同的装配或者同一装配的不同位置可以根据需要变更成不同的形态，例如说一个管路子装配中存在两个相同ID的管，同时又要求这两个管在上一层装配中所显示形态各异。对于这种需求，常规的建模方式已经不能满足需要。对此青翼CAD通过将“可调管件”功能和其他命令相结合来实现设计需求。
青翼CAD通过“可调管件”功能，来实现管路件在装配下可以自由调整的需求。同时通过调整零件明细表的设置选项，可以实现在工程图中自动计算各段管路的平直长度并进行标注。
下面以车身油管为例说明其用法。

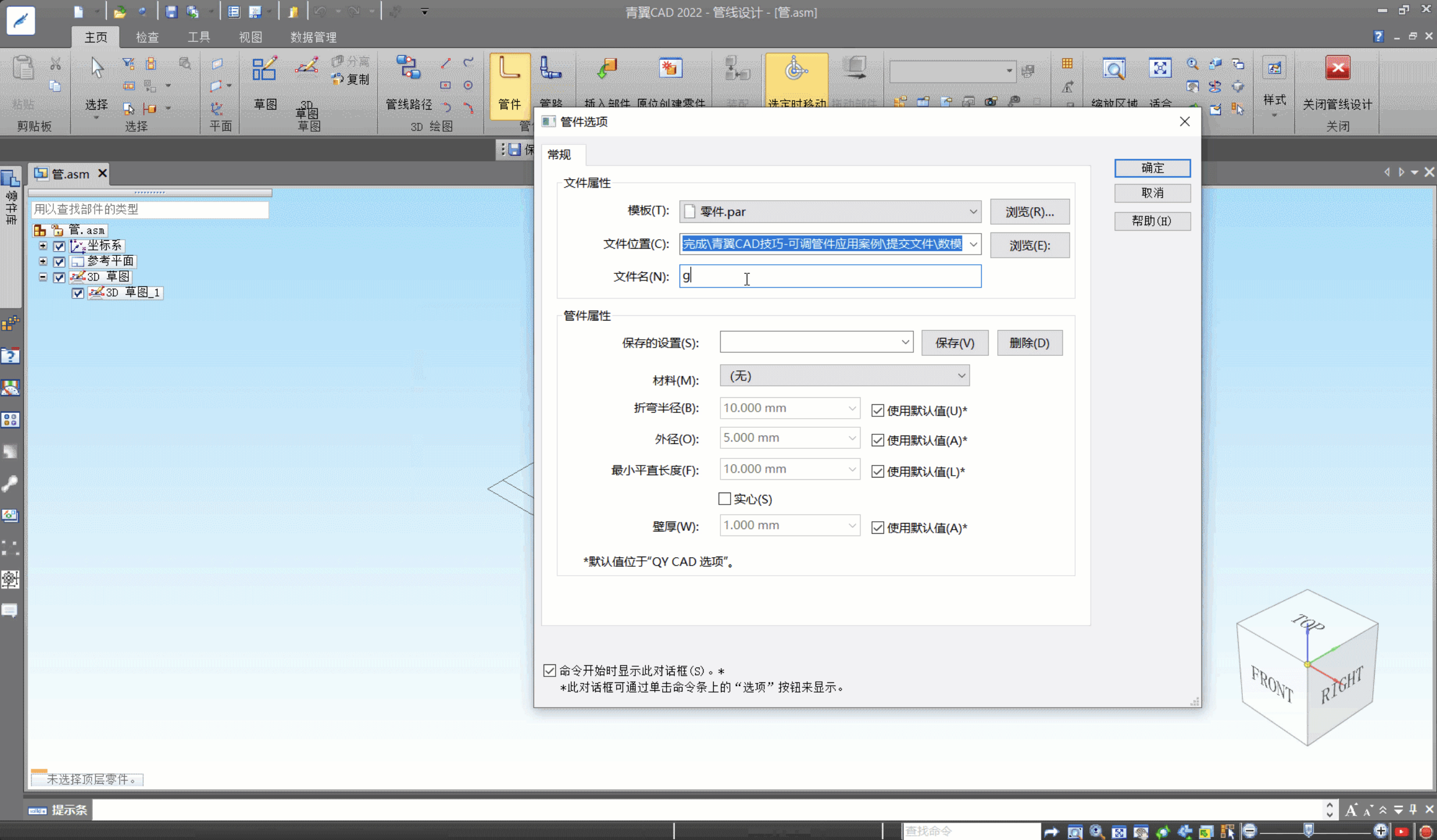

1 新建装配，通过“3D草图”命令建立一段任意长的直线段。使用“管线设计”功能建立所需规格的管
注意：该3D草图中不要添加任何约束。

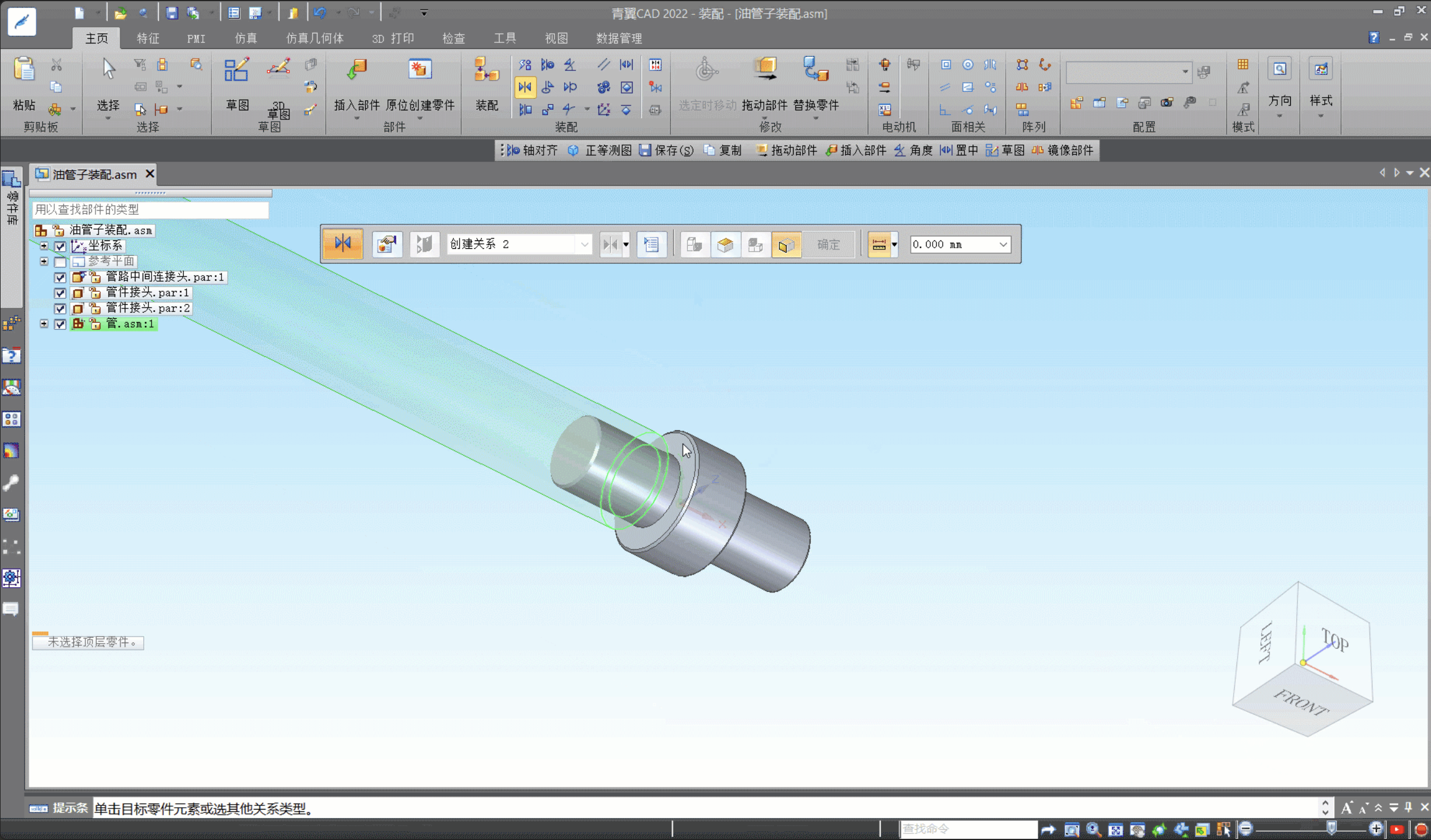

2 建立油管子装配，将管路接头、管路中间连接头和管添加进来，并进行位置定位，定位完成以后需要删除所有约束。可以使用“装配关系管理器”批量删除

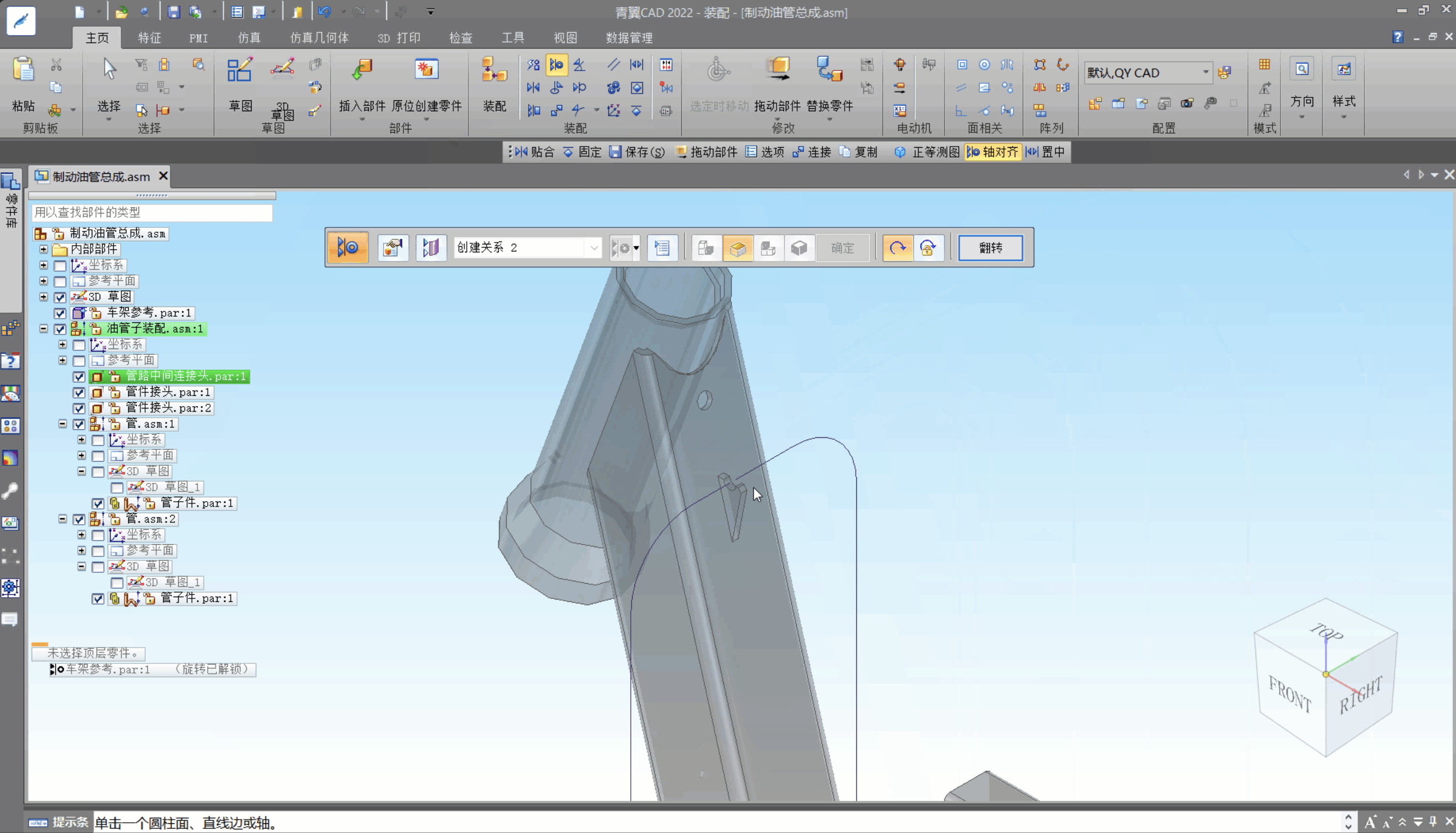

3 打开制动油管总成装配，添加油管子装配，并在路径管理器中分别按顺序将油管子装配，管装配。管子件均设置为可调。然后将管路接头、管路中间连接头分别装配完毕

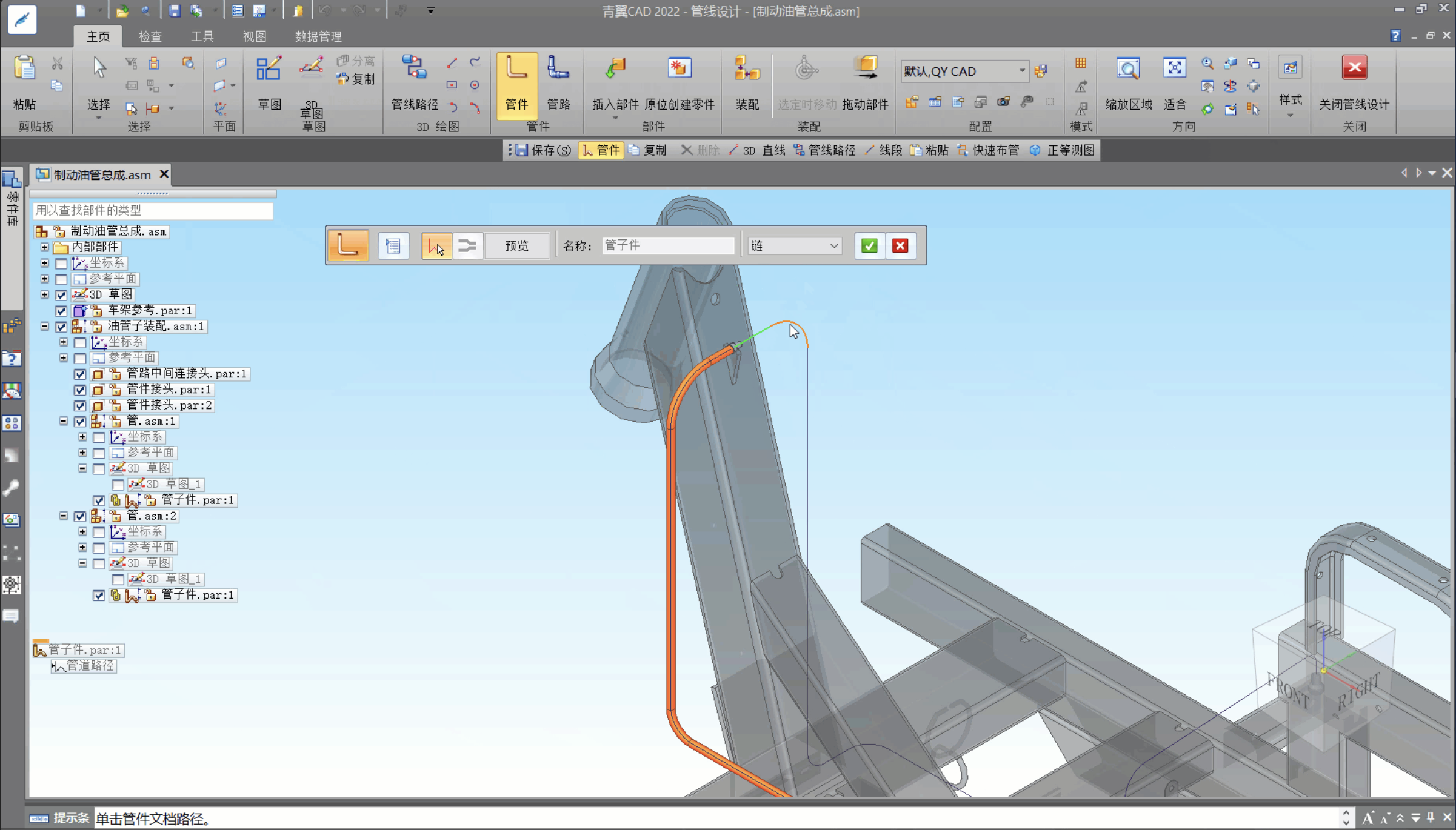

4 选中管子件，点击编辑，先点击“取消选择”，再重新选择对应的路径线并点击接受
5 单独管装配同样可以添加到装配中，并用类似的方式完成可调管路的建立

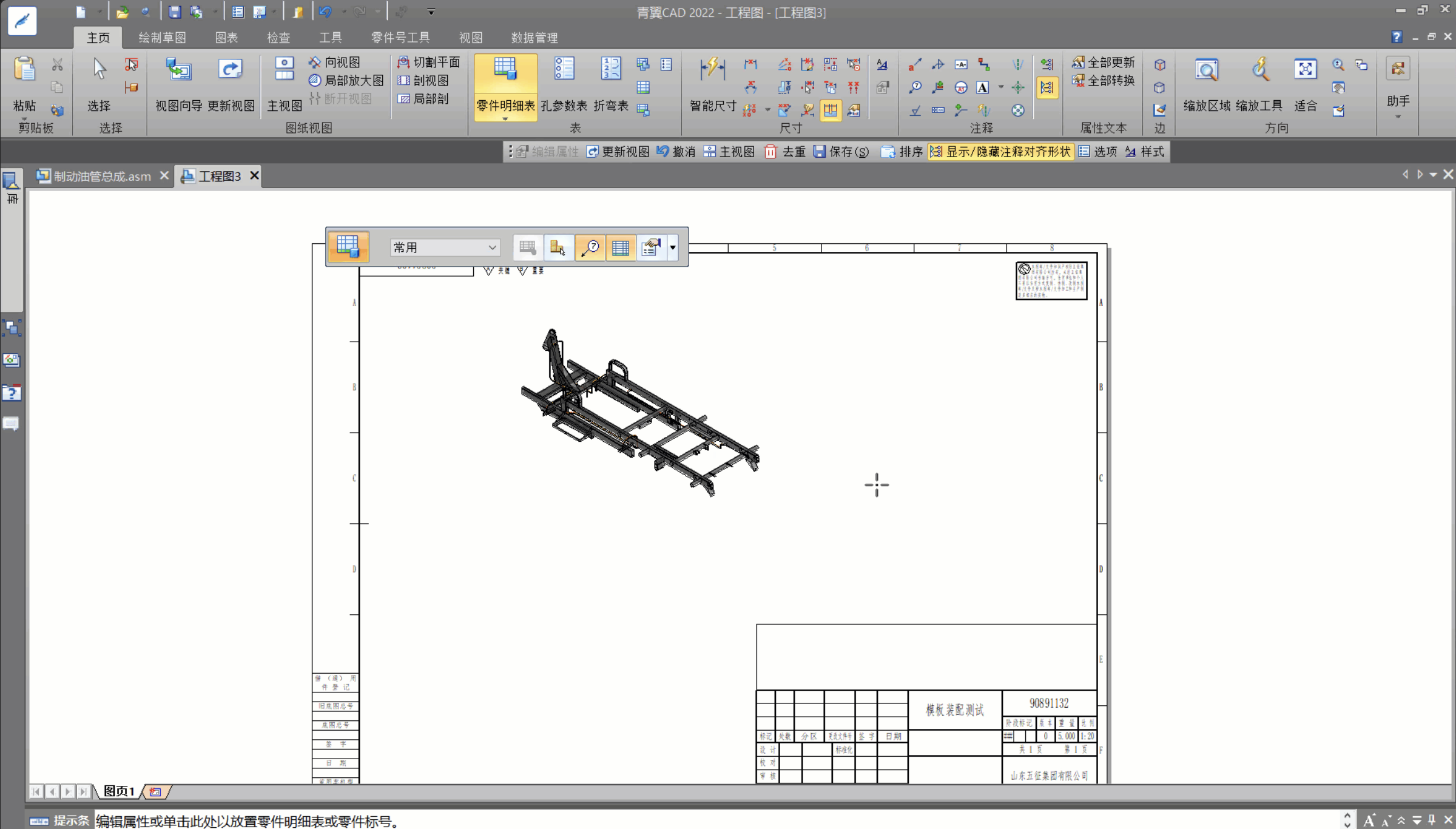

6 新建当前模型的图纸，点击“零件明细表”功能，选择对应模板创建包含各段管路平直长度的零件明细表
