然而，有时候设计师需要从已有的三维模型打开对应的二维图纸，以便进行进一步的修改、分析或制造。在这种情况下，青翼CAD提供了三种方法打开模型对应的图纸，大大简化了操作流程。

插件法

1  使用青翼工具栏中“切换图纸”命令，打开工程图

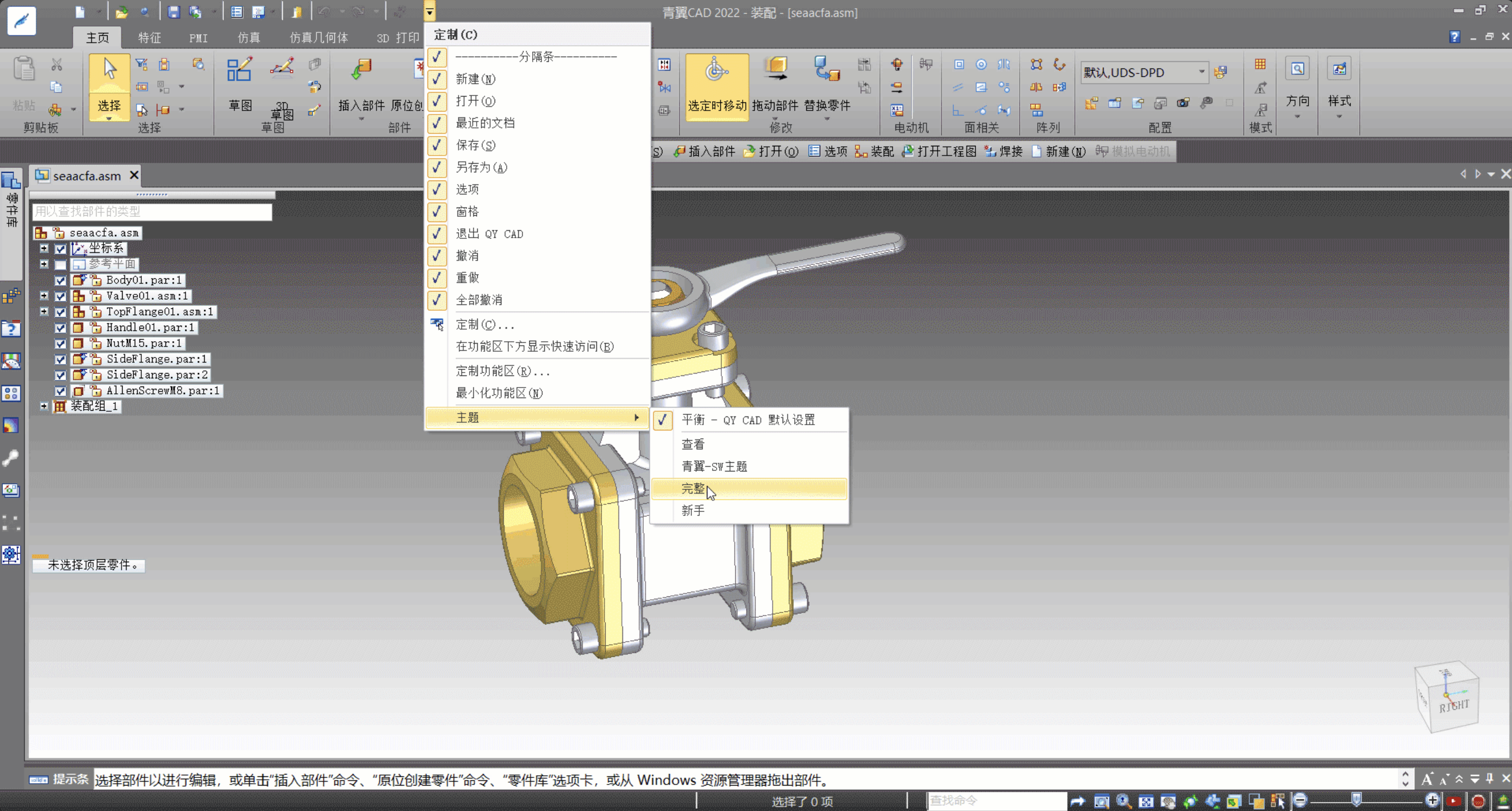

打开青翼CAD，主题切换到“完整”；此方法模型跟图纸一对一打开。

数据管理法

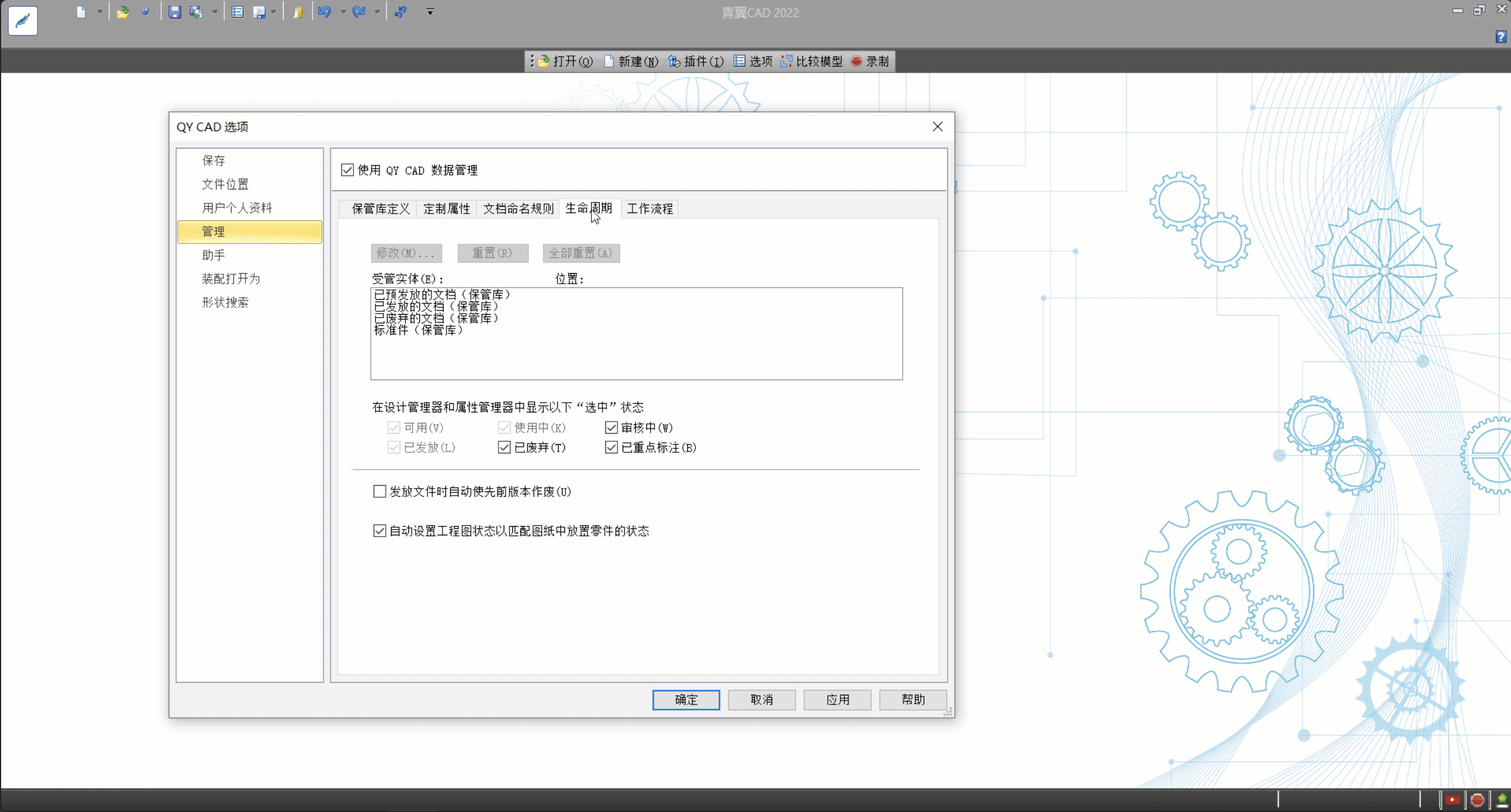

1  勾选QY CAD数据管理，点击数据管理选项卡，点击打开图纸即可打开对应工程图

此方法首先要指定工作文件夹，在“数据管理”-“保存库定义”添加事先设置好的工作文件夹；此方法在装配体中打开零件图纸，不需要单独打开零件。

指定路径法

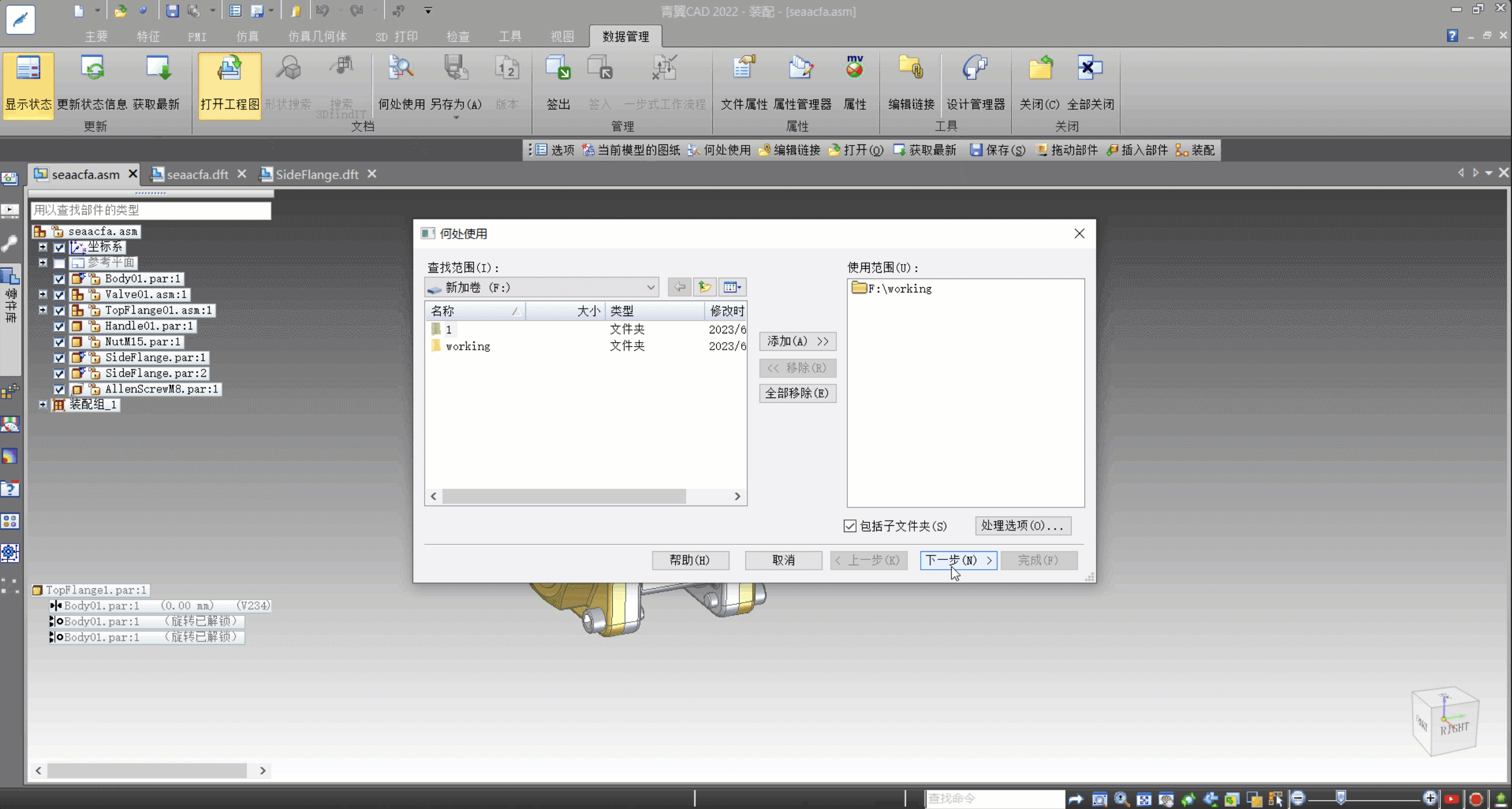

1  取消勾选QY CAD数据管理，点击打开图纸，把工作文件夹添加到使用范围

如果企业有加密软件，需要把进程添加到加密软件中。

通过青翼CAD快速打开模型对应图纸的功能，设计师能够更高效地转换和表达三维模型。这不仅能够提高设计效率，还确保了设计意图的准确传达。
