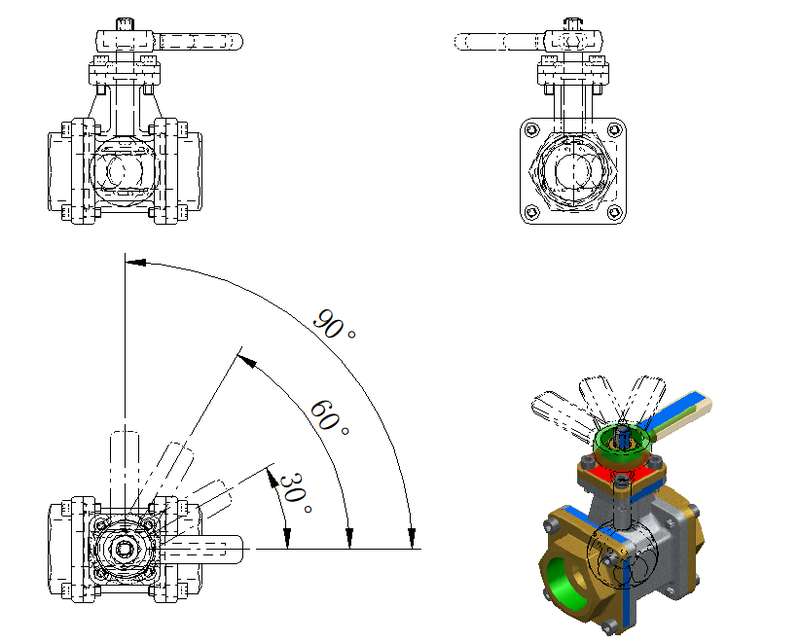

1  工程图中展示了四种工位装配的变化，实线表示主选位置装配，假想线表现备选位置装配

图1 工程图多工位效果

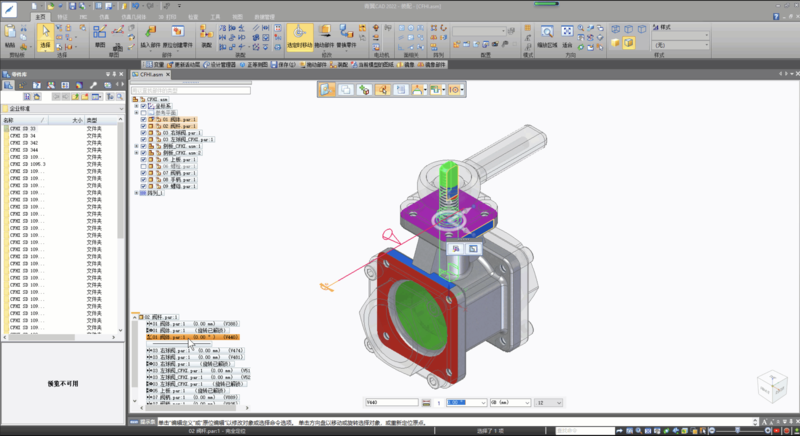

2  打开模型，点击零件装配关系，确认变量

图2 确认变量

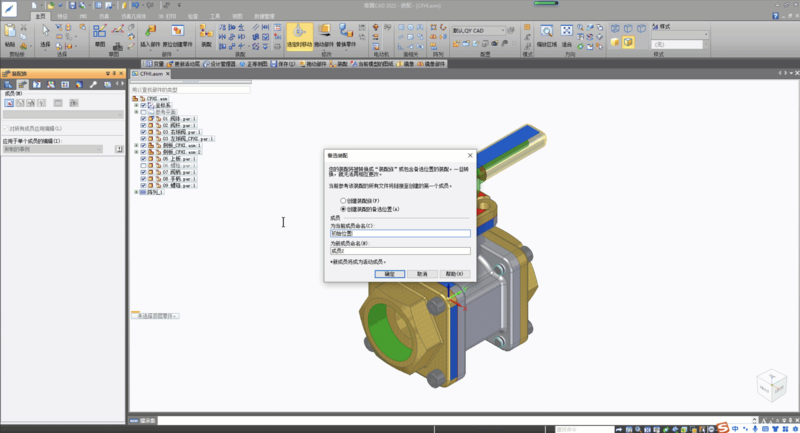

3  新建装配族，创建装配的备选位置，为不同成员命名

注意：装配一旦转换为“备选位置的装配”就无法相互更改。

图3 创建备选位置的装配

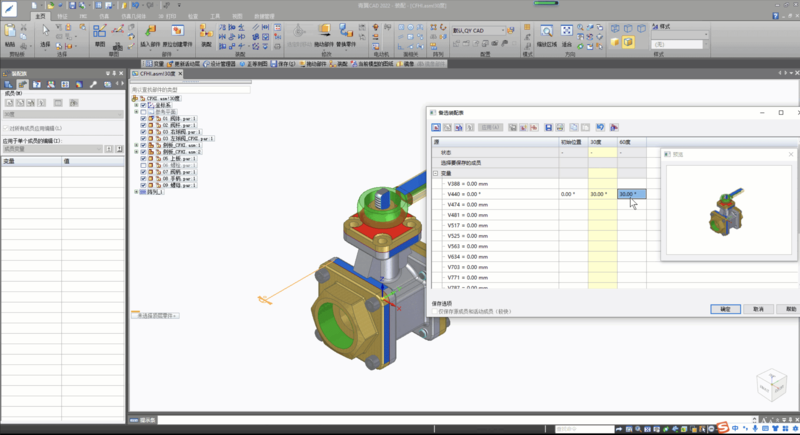

4  编辑备选装配表，在备选装配表中找到变量，为不同成员输入变量值，点击新建，可继续添加新成员

注意：第一个成员不能删除，第二个及后续成员可以删除。

图4 编辑备选装配表

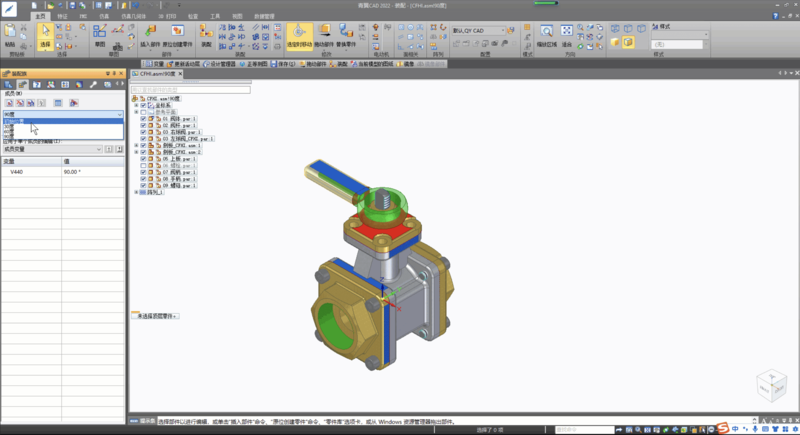

5  备选装配表编辑完成后，点击确定。列表中选择不同成员，装配发生变化。备选位置装配创建完成，保存装配

图5  备选位置装配创建完成

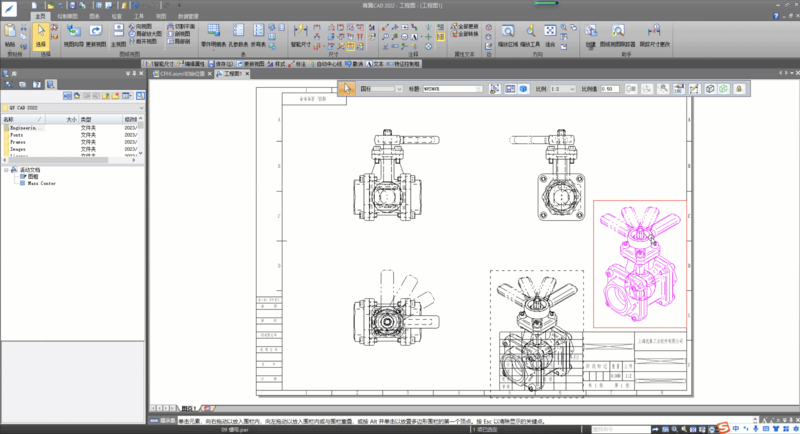

6  创建模型图纸，定义备选位置装配的主位置和备选位置，定制三视图和轴测图；视图创建完成后，主位置显示实线，备选位置显示假想线

图6  创建工程图

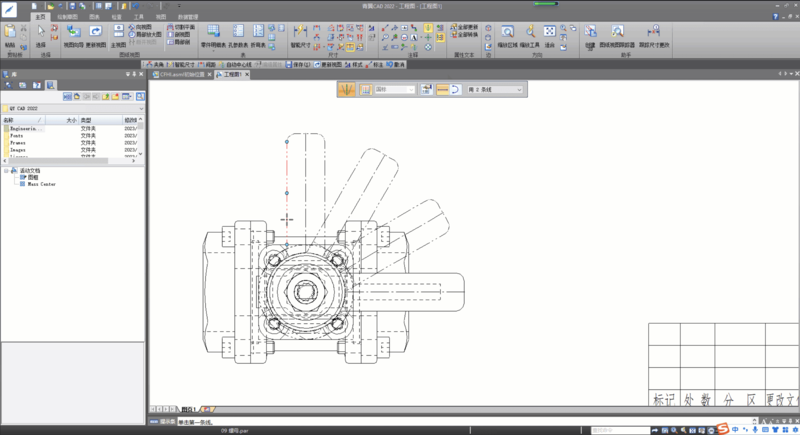

图7  标注工程图

青翼CAD提供的“备选位置装配”功能强大，操作简单，能够轻松解决多工位展示效果，大大提高工作效率。
