对于装配体，最常见的修改调整通常是：零组件模型的外形修改或替换，以及装配位置的重新定位，这些对于工程师来说都是司空见惯的事。但还有一种装配修改是我们容易忽视的，那就是装配层级结构的调整。在新产品的开发后期或者装配工艺调整时，往往会出现个别零组件的层级调整，如：在装配位置不变的情况下，A装配中的B零件需要划分到C装配中，D、E零件需要组成一个单独装配层级、F装配需要拆分成单独零件存在于总装中……

虽然只是简单的层级调整，但真正操作的时候，却难免会有顾虑，难道只能拆掉重装？答案是NO！在青翼CAD中，对于这种层级调整，有更简便快速的功能——传递和拆分。

接下来让我们看看青翼CAD是如何做到的吧！

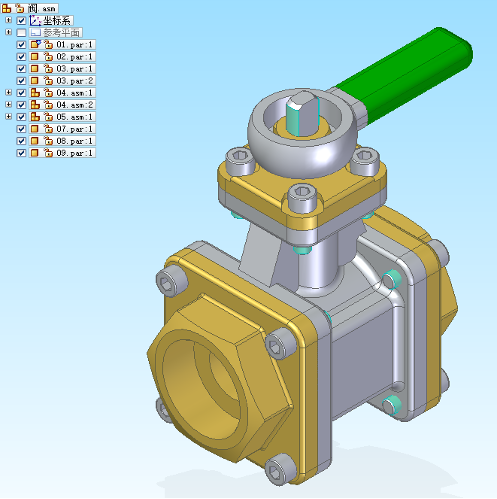

1  打开一套青翼装配体模型

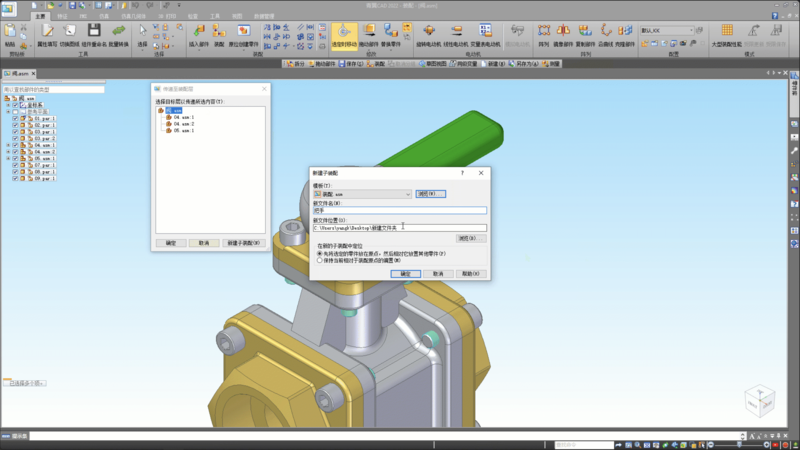

2  使用“传递”功能，将顶层装配下的07和08部件，组合成一个新的“手柄”子装配

同时07与08间的装配约束关系会尽可能保留。

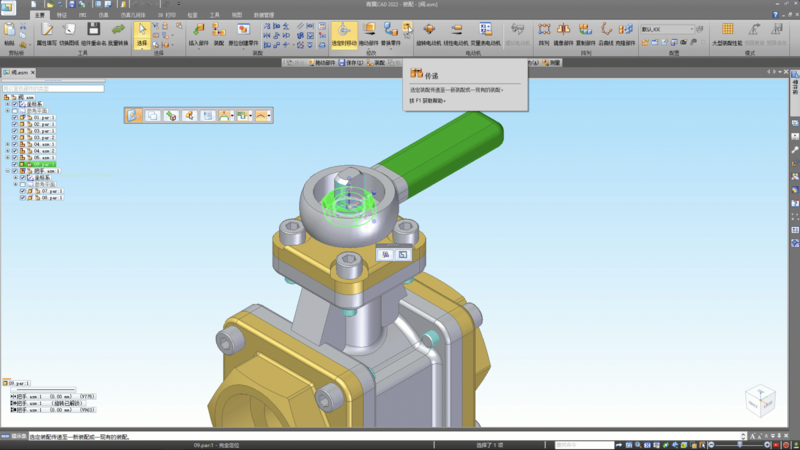

3  使用”传递”功能，将顶层装配下的09部件，传递至“手柄”子装配层级下，实现部件与子装配间的层级调整

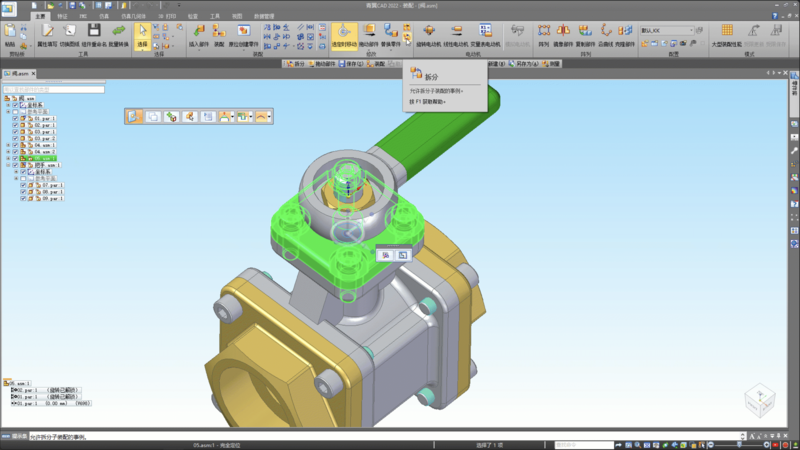

4  使用”拆分”功能，将顶层装配下的05子装配，拆分成总装层级下的单独部件，完成任意子装配的层级拆分

青翼CAD的传递与拆分功能，能够帮助设计人员更快速地完成装配体的部件层级调整，减少了大量重新装配的时间。
