青翼CAD提供四种典型钣金零件成型方式：板材（平板）、型材（轮廓弯边）、过渡（放样弯边）、压花（压花）。

图一 钣金成型方式



本文将介绍过渡成型建模方式。



1  放样弯边：通过两个开放的截面过渡成形，截面段数不一定相同，系统会自动光滑过渡；模型能够展平

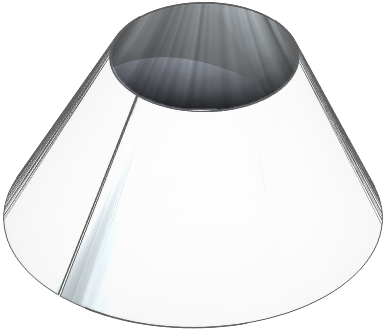

图二 放样弯边设计的产品

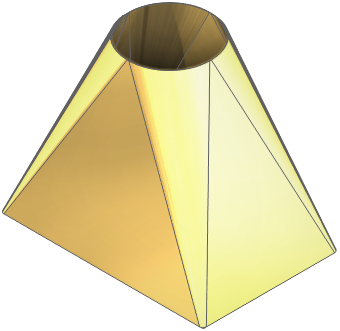

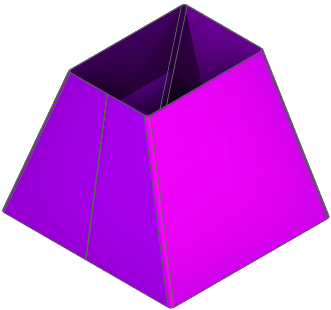

2  主要有三种截面过渡类型：圆形-圆形（R-R）、圆形-方形（R-S，俗称“天圆地方”）、方形-方形（S-S）

图三 截面过渡类型

技巧：将不封闭间隙的距离值接近于0，或者角度值接近于360°。



截面过渡

技巧：截面中不需要绘制倒圆，系统会自动添加折弯半径。

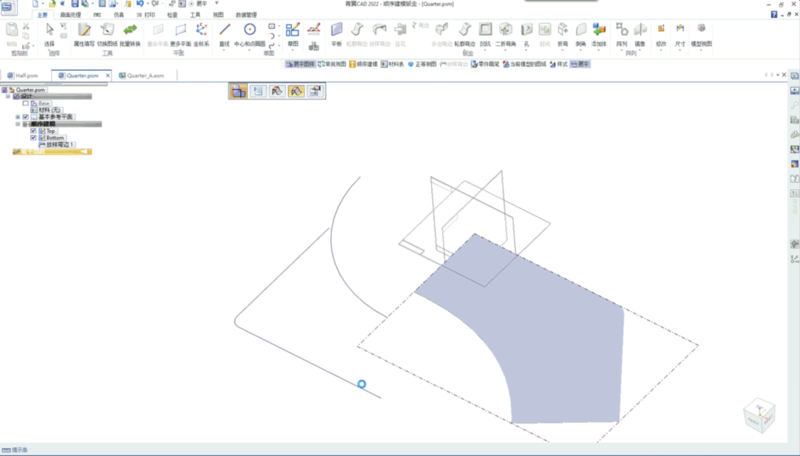

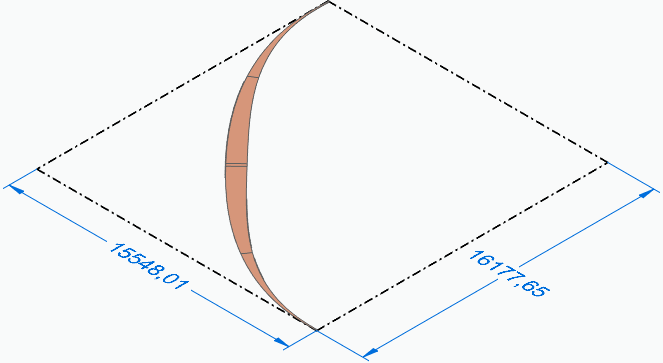

3  由于放样弯边的截面是不封闭图形，而且通常是大规格尺寸（常规机加工难以制造）的产品造型，所以可以考虑拼接设计以及焊接工艺参数

拼接

技巧：拼接部位放置合适的间隙余量。

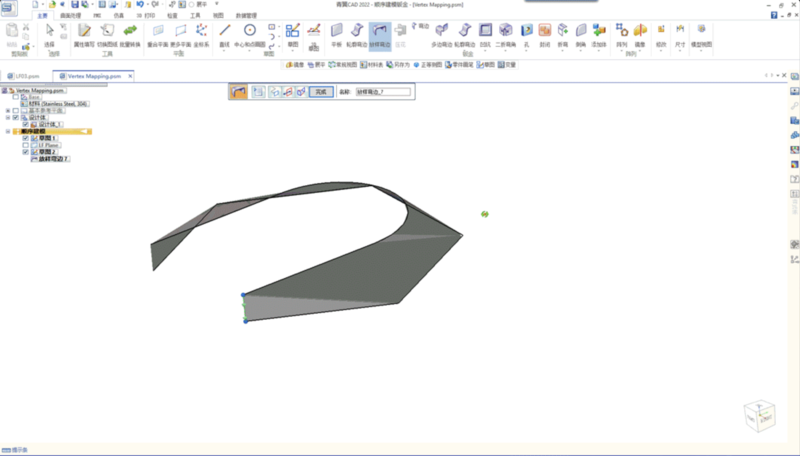

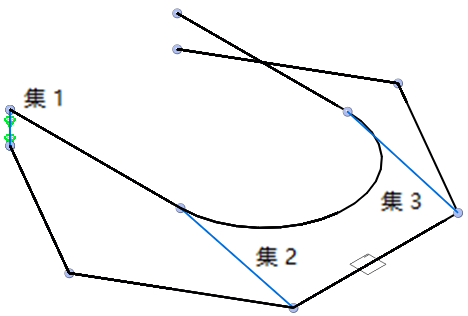

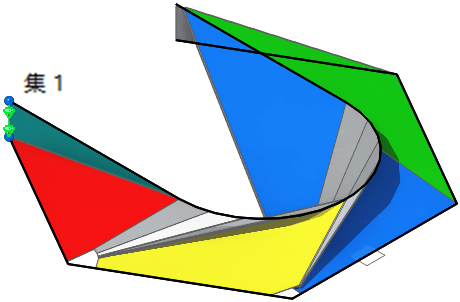

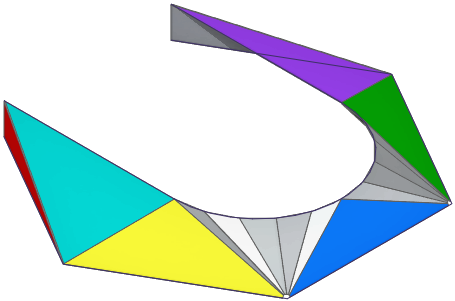

4  针对由于截面段数不一致而产生的扭曲问题，使用工具条中的顶点映射功能

图四 顶点映射

顶点映射

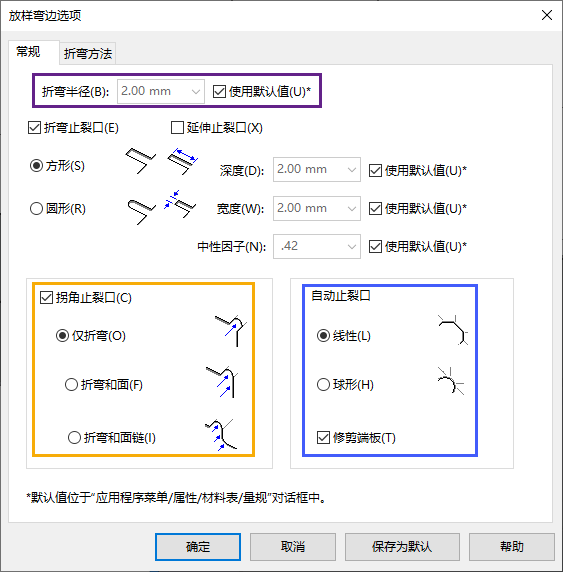

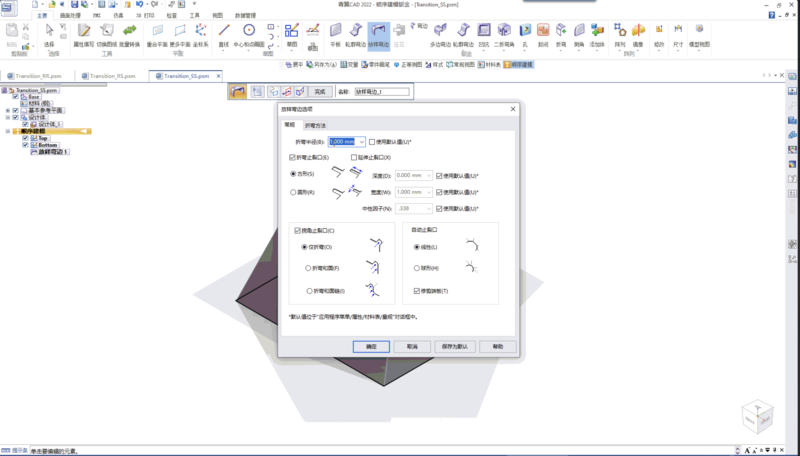

5  轮廓弯边选项：通过设置选项参数，达到不同的工艺成型效果

图五 轮廓弯边选项



1. 自动止裂口

图六 自动止裂口

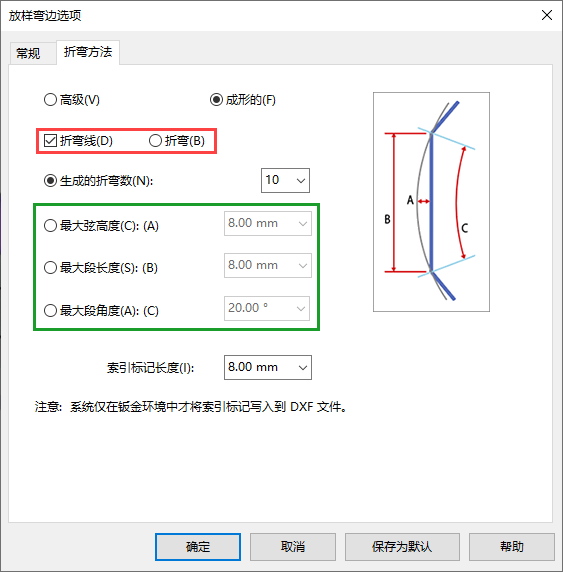

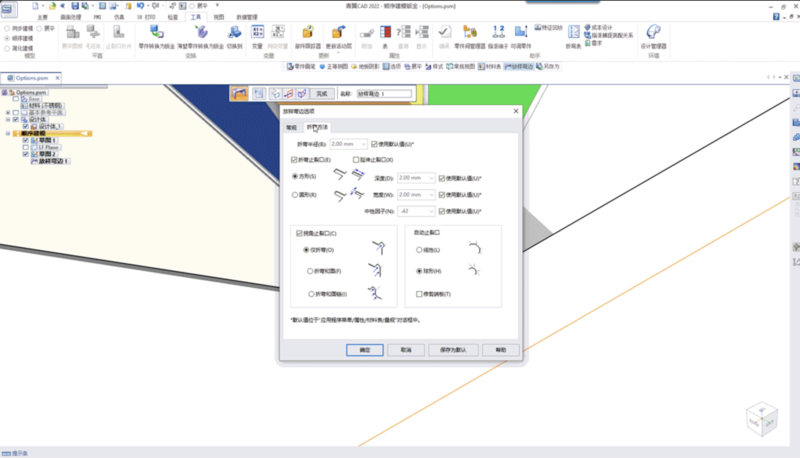

2. 折弯线与折弯：定义折弯处过渡的方式

图七 折弯线与折弯

轮廓弯边选项

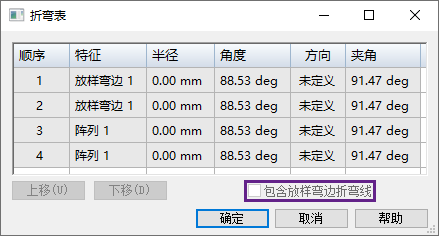

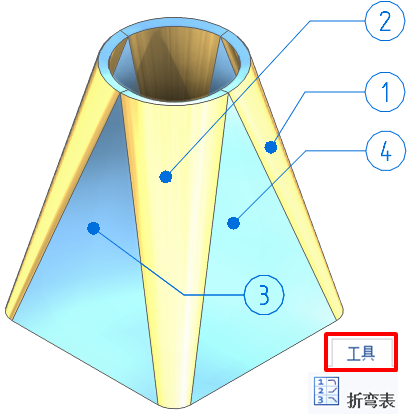

6  折弯表：显示钣金件的折弯信息汇总表

图八 折弯表



---
