第九十二期｜青翼CAD技术——自动仿真优化
浏览次数：492发布时间：2023-08-01
字体大小： 【小】 【中】 【大】
随着工业领域的快速发展，产品设计和制造过程中的仿真和优化变得至关重要。
青翼CAD作为一种先进的CAD工具，提供了强大的自动仿真优化功能，帮助设计师和工程师更好地评估和改进产品设计。自动仿真优化不仅可以提高产品设计的质量和效率，还可以降低开发成本和减少到市场的时间周期。它将帮助制造商和设计师在全球竞争中保持领先地位，实现可持续发展的目标。
下面我们来看如何使用青翼CAD进行自动仿真优化

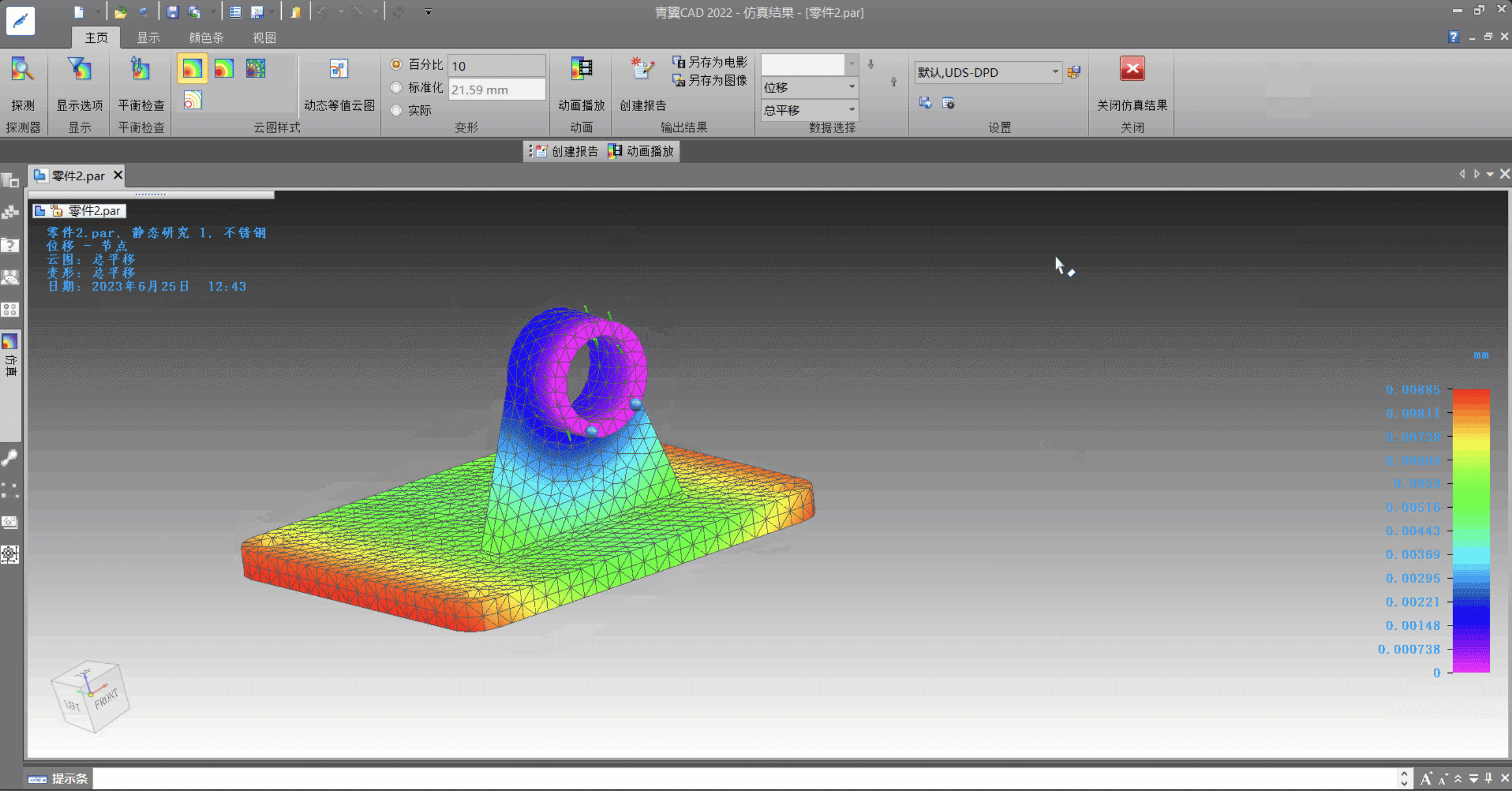

1 新建研究，对零件进行仿真分析
· 固定一个平面
· 扭矩设置为100N.m，进行仿真分析
2 新建优化，青翼CAD自带仿真优化功能，对零件尺寸自动优化
设计目标
选择优化设计目标，本例把总平移当作目标，总平移目标值设置为：0.15
设计限制
把应力添加限制，打开“设计限制规则编辑器”，可以设置最大/最小值，本例最大限制设置：小于等于30
设计变量
打开变量表，选择优化期间进行更改的一个模型变量，本例我们选择孔的尺寸作为仿真变量，打开“设计限制规则编辑器”，最小限制设置：大于等于30，最大限制设置：小于等于40
控制参数和收敛参数保持默认
3 点击“优化”系统自动进行优化，点击“查看摘要”，系统弹出Excel表
Excel表格中显示了“设计目标”、“设计限制”、“设计变量”、“优化结果”。

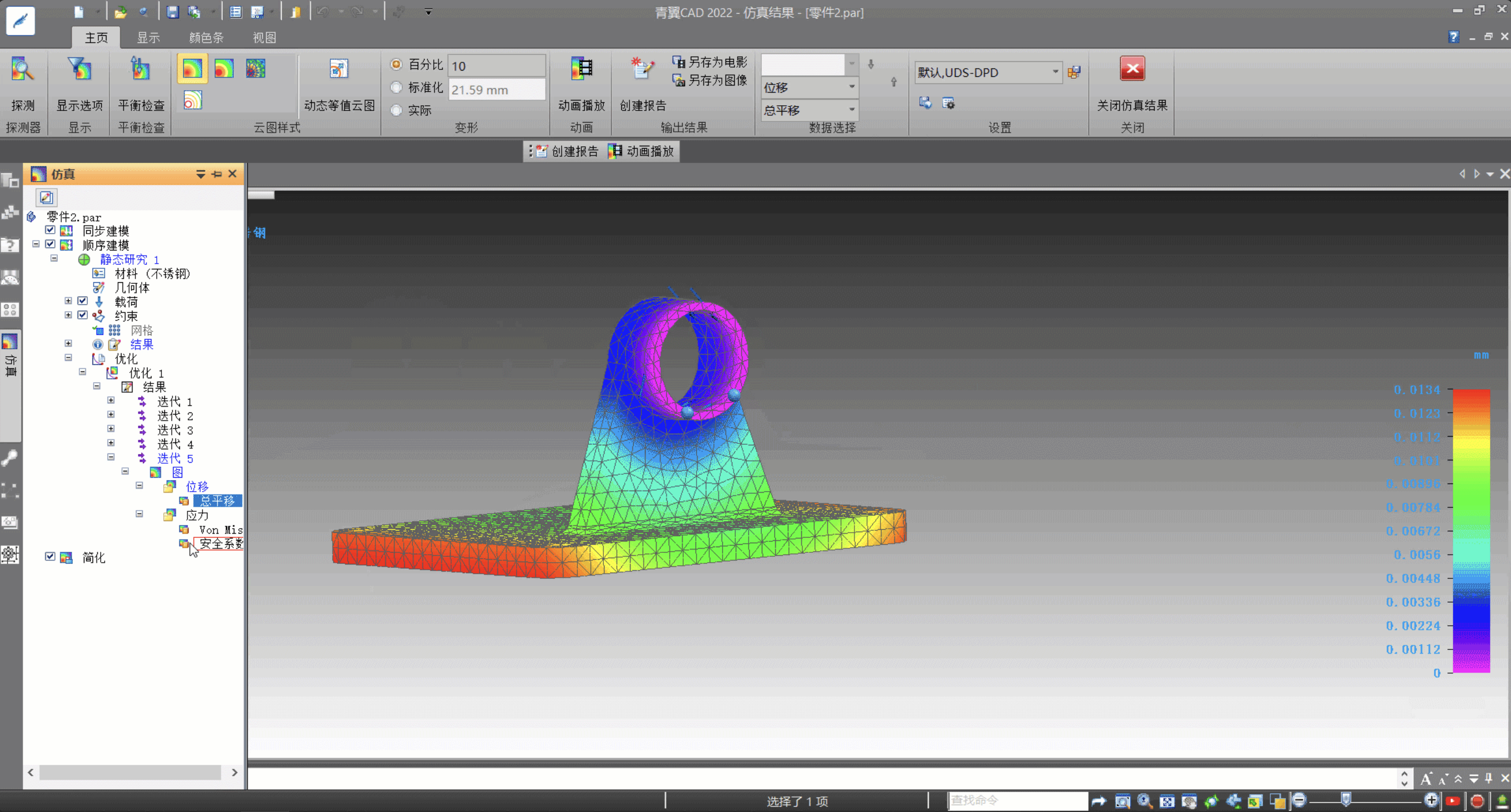

4 在软件“仿真”中也可以看到优化后的结果
在“窗格”命令中选择“仿真”，点击迭代5可以查看优化后的结果。
借助青翼CAD的先进功能和自动化优化工具，设计师和工程师将能够更好地满足市场需求，创造出卓越的产品。
