第五十期|青翼CAD曲面设计实例——电熨斗设计

浏览次数:629发布时间:2022-09-23

字体大小: 【小】 【中】 【大】

产品设计时,实体设计并不是唯一的解决方案,有时候我们还需要用曲面进行设计。许多消费品行业对产品的外观样式,人体工程学都有比较高的考虑因素。如何方便快速地创建各种曲面,是设计师经常遇到的一个问题。在青翼CAD中,系统提供了一系列曲面设计建模的完美解决方案。

青翼CAD的曲面设计环境中,软件支持多种曲面创建的生成方法:蓝面、蓝点、扫掠,有界,重新定义,拉伸、旋转、偏移、复制、直纹、相交、替换面、修剪、延伸、分割、缝合等多种曲面创建功能。同时也提供了多种3D曲线的创建方法。不仅功能强大,而且操作方便,极大地提高了设计效率。

接下来让我们一起以实例来看看,在青翼CAD中如何进行电熨斗的曲面设计。

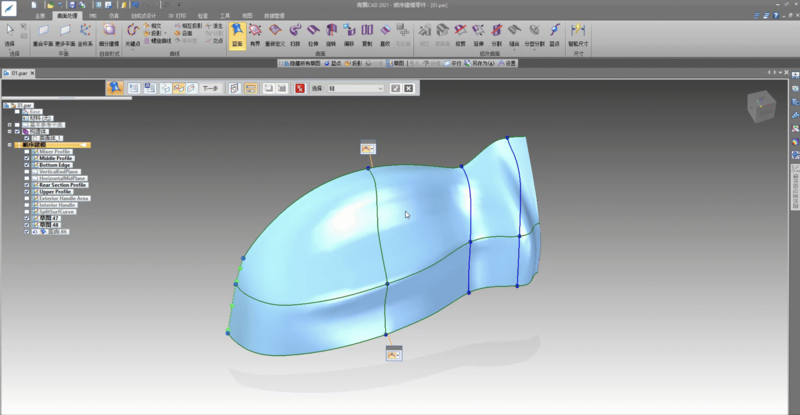

1  首先打开已有的曲线模型,利用曲面功能对曲线进行蓝点和蓝面的创建

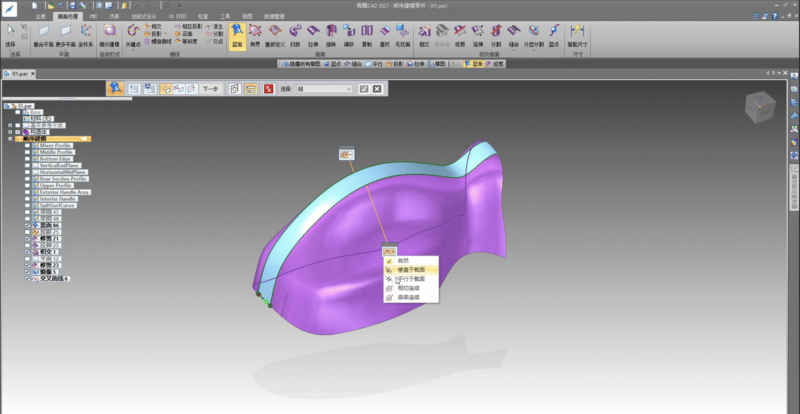

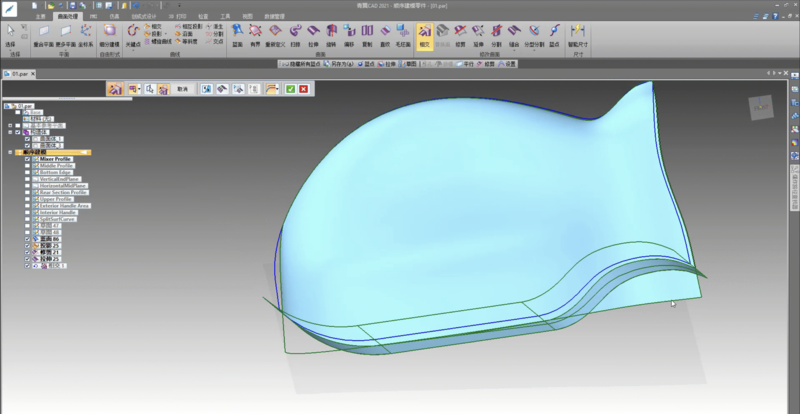

2  蓝面创建完成后,利用修剪曲面功能,对其进行修剪。这里我们利用曲线和相交曲面二种修剪方式

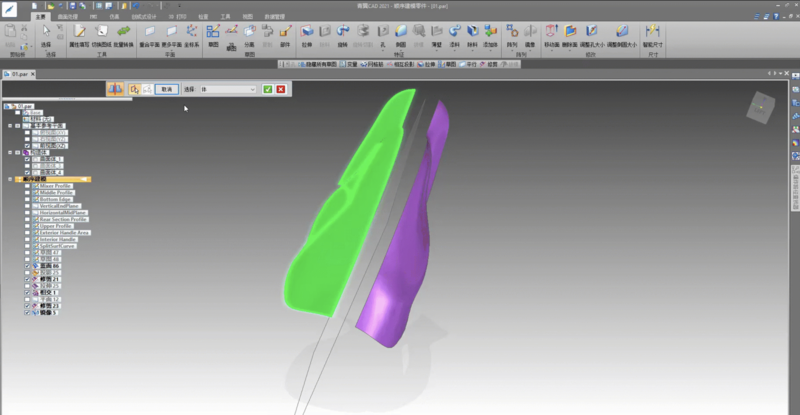

3  对称的特征,也可以利用镜像功能,创建对称的曲面

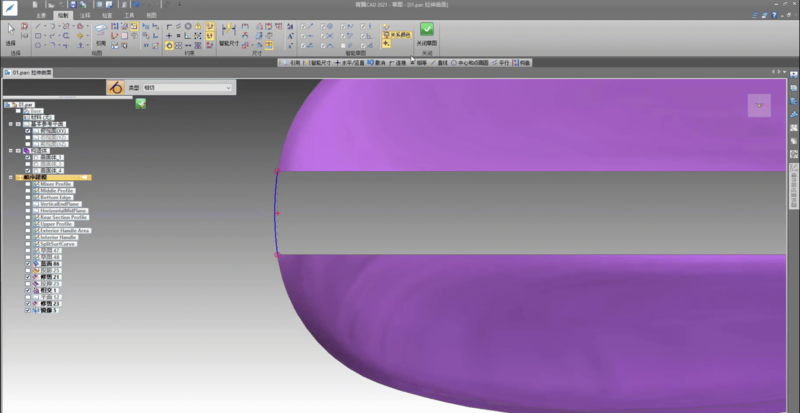

4  同时利用相互投影命令创建曲面的交叉曲线



5  交叉曲线创建完成后,利用蓝面功能创建其他几个曲面设计结构,同时将所有曲面进行缝合,生成实体

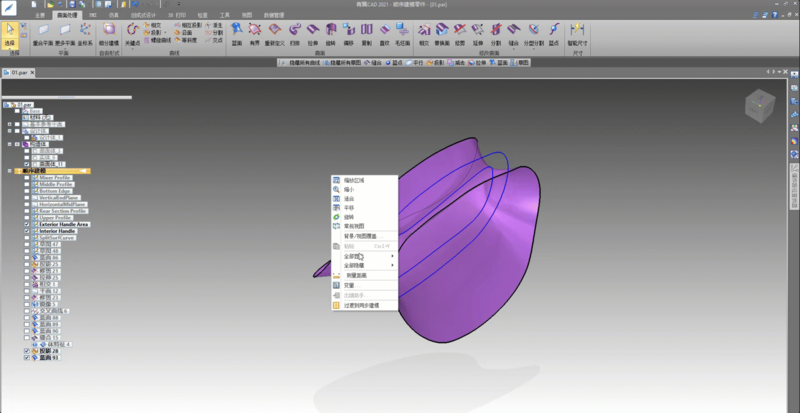

6  接下来利用蓝面和布尔分割功能完成手柄处的曲面设计,至此电熨斗的主体结构已经创建完成



7  最后完成注水口的设计以及模型的其它细节特征



通过以上电熨斗曲面设计实例,我们不难看出,青翼CAD提供的多种曲面创建方法,可以更加灵活方便的让设计师创建各种曲面,极大地提高了设计师的曲面设计效率。
