青翼CAD除支持常规的3D模型出工程图方式外，还提供了一套已经经过市场验证的二维文件创建功能，即没有3D模型也可直接在图纸环境绘制视图。

青翼CAD提供了一个简单方便的纯2D图纸设计的环境和途径，省却了图纸的中转，节省了大量时间。

下面以实例演示青翼CAD图纸环境如何完成纯2D出图。

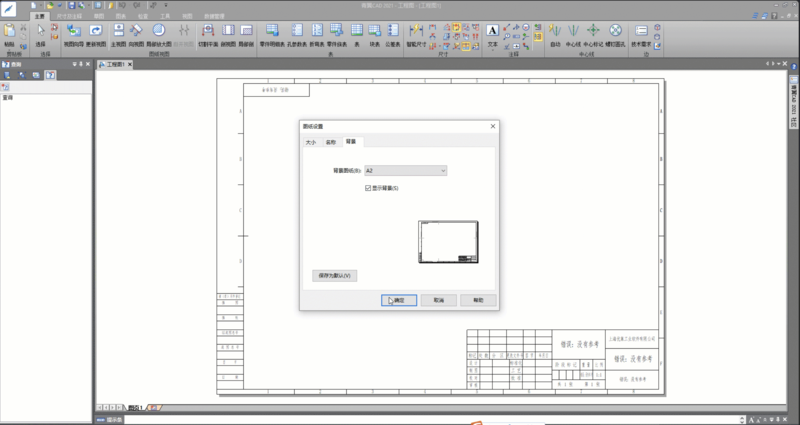

图1 选图幅

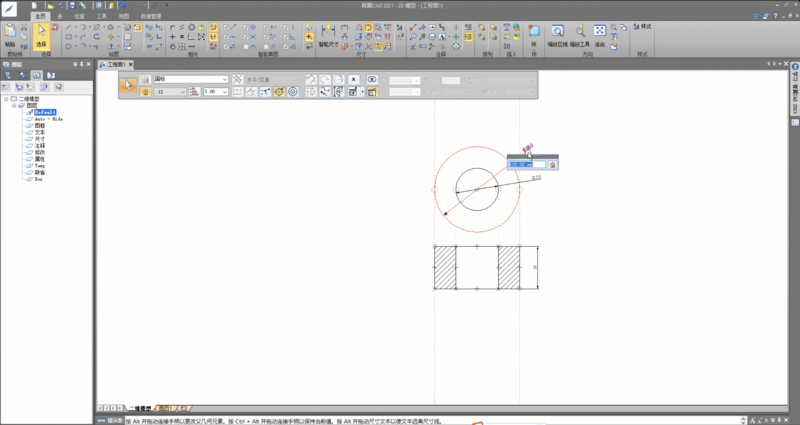

2  打开图纸模型环境，绘制表示视图的曲线，并标注尺寸，（如需）生成剖面线

图2 绘制视图曲线

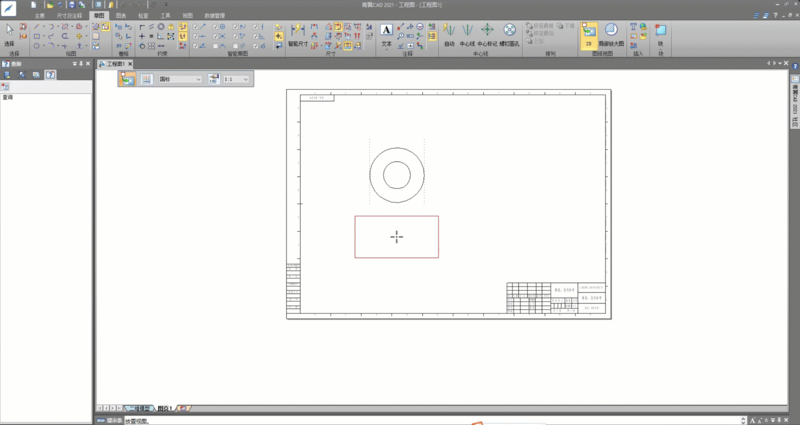

3  添加模型空间的曲线到图纸空间，生成独立的视图

图3 图纸空间生成视图

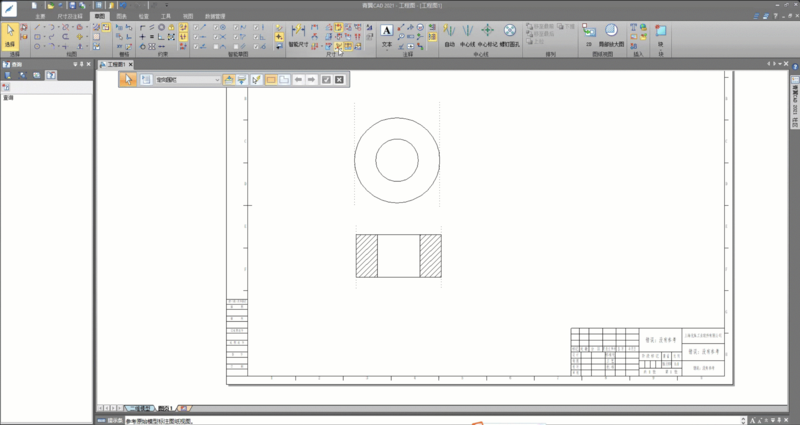

4  视图操作：对齐上下视图，调入模型空间标注的尺寸到指定视图

图4 视图操作
