在生产设计中，有些产品要求为单个装配定义多个变体。这些变体可以归为两类：

• 装配变体中的所有零件都完全相同，但某些零件的位置在装配的物理操作期间发生变化。这些类型的装配包括机械装置、联接装置、传动装置等等。在青翼CAD 中，这些类型的装配被视为“备选位置装配”。

• 装配变体中大多数零件完全相同，但个别装配之间存在某些零件和子装配的差异。这些类型的装配可以包括不同的部件、紧固件类型、修剪及附件等。在青翼CAD 中，这些类型的装配组成“装配族”。

接下来就让我们来看看在青翼CAD中的具体实例操作。

备选位置装配

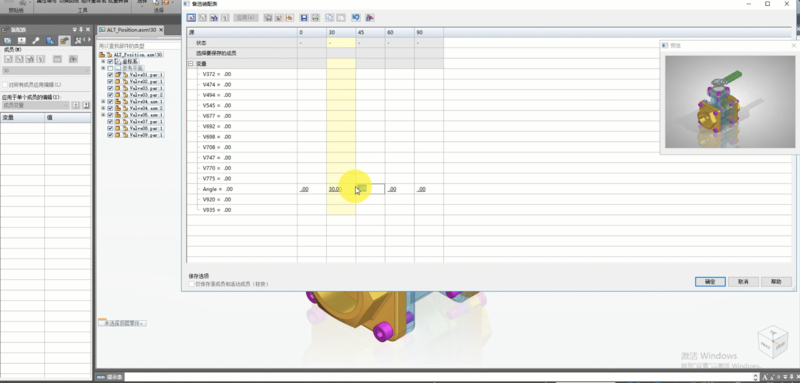

1  在导航栏找到装备族窗口，点击“创建族”，定义装配备选位置，切换不同角度，查看装配，并保存

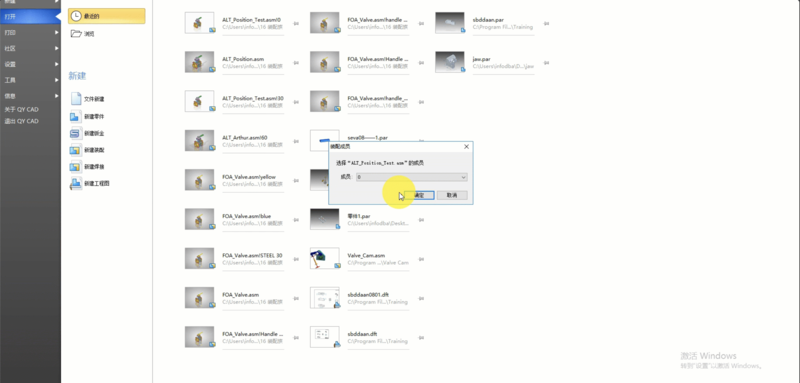

2  打开备选装配时，可以发现可选配置

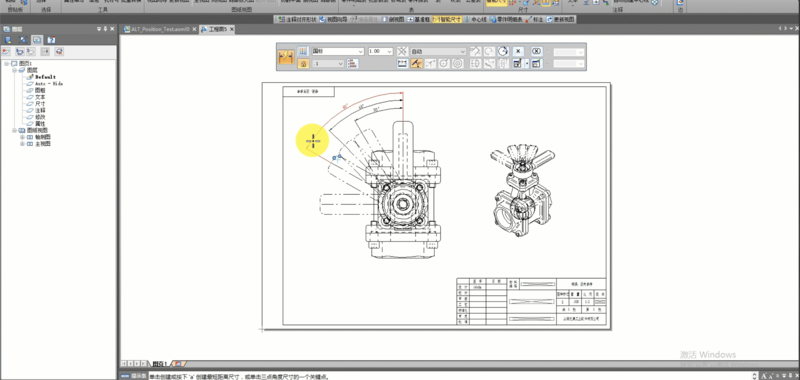

3  为备选装配创建二维图纸

装配族

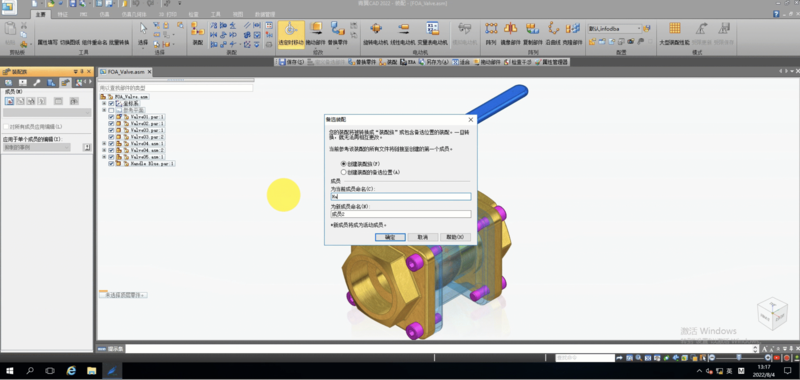

1  为零件创建备选件

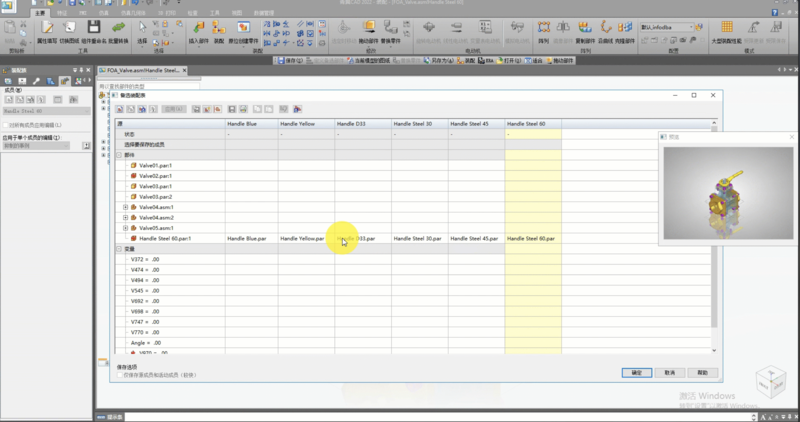

2  点击窗口中“编辑表”，创建装配族成员

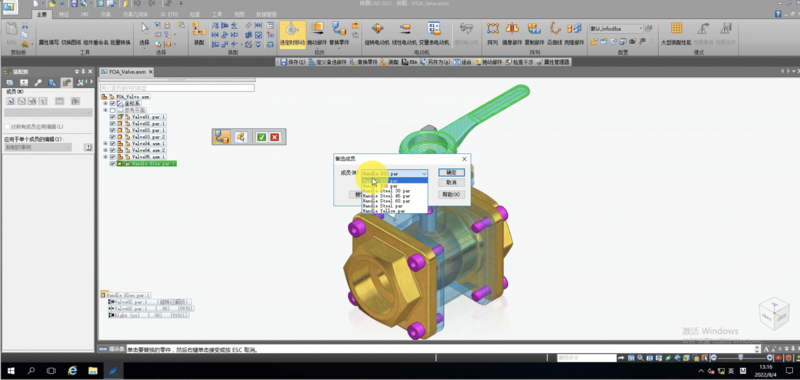

3  为不同装配族成员配置对应的零件，激活不同配置，查看族成员

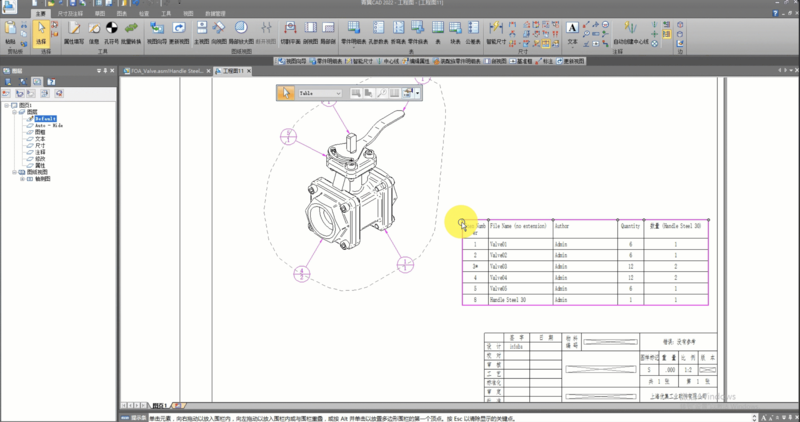

4  为装配族成员创建二维图纸，并编辑零件明细表
