一张完整的工程图除了必需的视图外，还有尺寸标注、加工信息和技术要求等内容。我们已经介绍过了如何使用工程图中的命令快速标注尺寸和加工信息。对于一些零件，技术要求是相同的，设计师需要根据企业汇总的技术要求，一张张图纸输入文字，重复工作，效率较低。

青翼CAD中提供了四种图纸技术要求标注方式适用不同场景。

·  文本

·  技术需求

·  word文档

·  块

本文主要介绍如何选择合适的方式标注技术要求，提高图纸标注效率。那就让我们来看看这四种方式是怎么做的，又有什么区别。

1  文本

点击“文本”，输入技术内容（支持复制/粘贴），文本对话框中可修改字体样式；点击“插入符号”，插入特殊字符（包括尺寸标注符号、形位公差、公差带、焊接符号等）；点击“插入属性文本”，选择“参考文本”，关联工程图标注信息（包括基准、标注、焊接符号等），修改标注信息，文本随之更改。

该方式通常用于简单的、使用频率较低的技术文本。

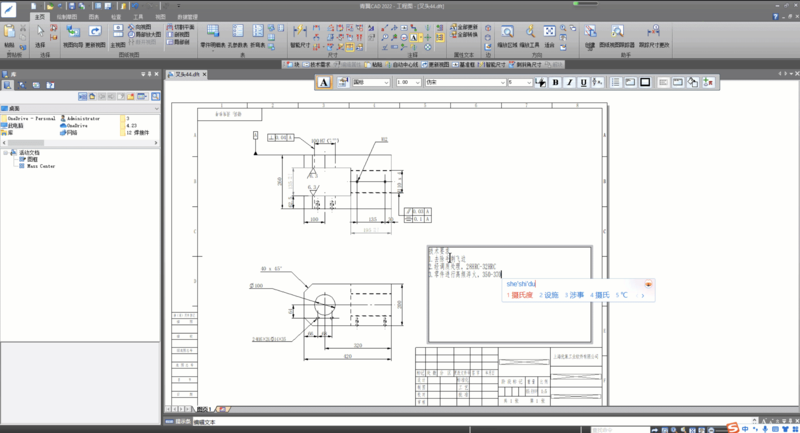

图1 文本标注

2  技术需求

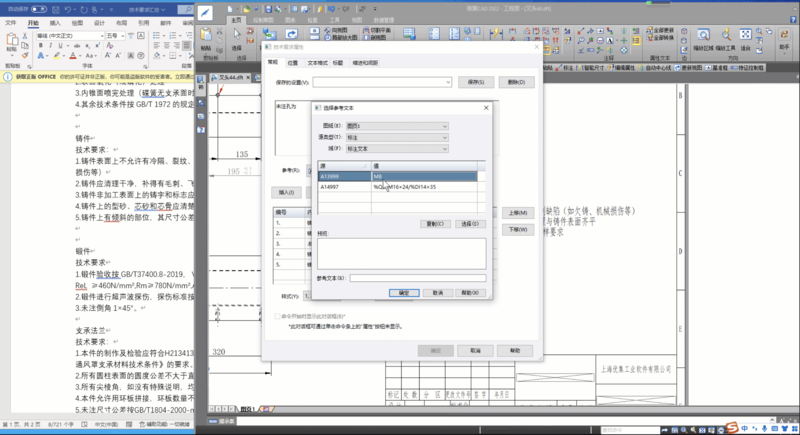

青翼CAD专用的填写技术要求的实用工具：点击“技术需求”，输入第一个技术要求的文本（支持复制/粘贴），单击“插入”，将信息传输到列表第一行；重复操作，插入所有技术要求。点击“标题”，输入“技术要求”；点击“选择符号和值”，插入特殊字符（包括尺寸标注符号、形位公差、公差带、焊接符号等）；点击“参考文本”，关联工程图标注信息（包括基准、标注、焊接符号等），修改标注信息，文本随之更改。如果需要重用技术需求，在保存的设置框中输入名称，点击保存，重用时，选择对应技术要求，放至工程图；若要修改内容，修改完成后，点击“更新”。

该方式通常用于重用简单技术要求。

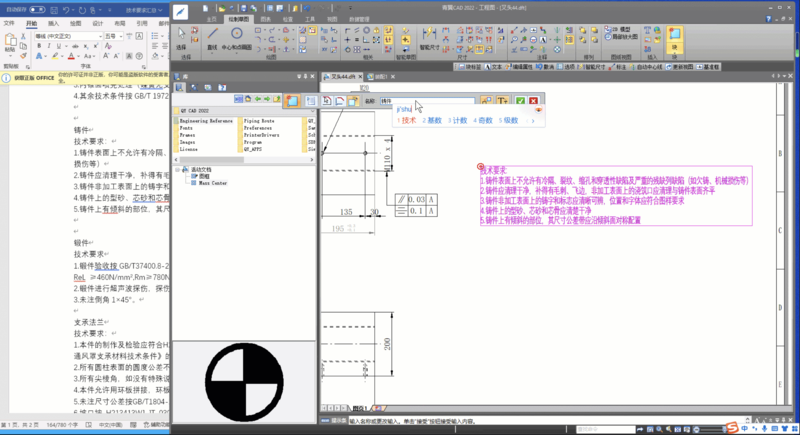

图2 技术需求
